Nyomáscsökkentő szelep Z2DB 6
  • Nyomáscsökkentő szelep Z2DB 6Nyomáscsökkentő szelep Z2DB 6
  • Nyomáscsökkentő szelep Z2DB 6Nyomáscsökkentő szelep Z2DB 6
  • Nyomáscsökkentő szelep Z2DB 6Nyomáscsökkentő szelep Z2DB 6
  • Nyomáscsökkentő szelep Z2DB 6Nyomáscsökkentő szelep Z2DB 6
  • Nyomáscsökkentő szelep Z2DB 6Nyomáscsökkentő szelep Z2DB 6

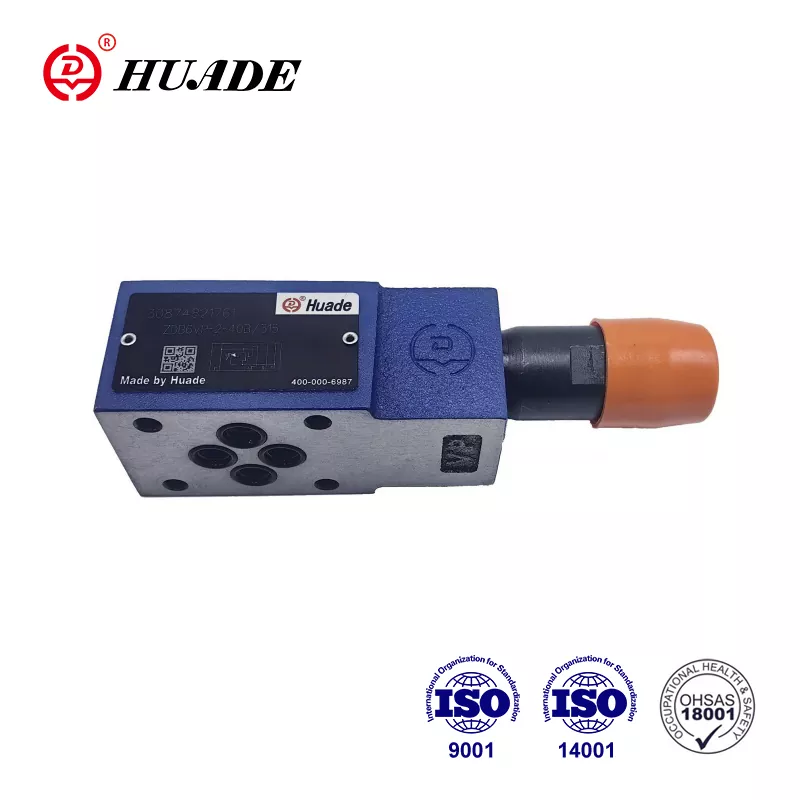

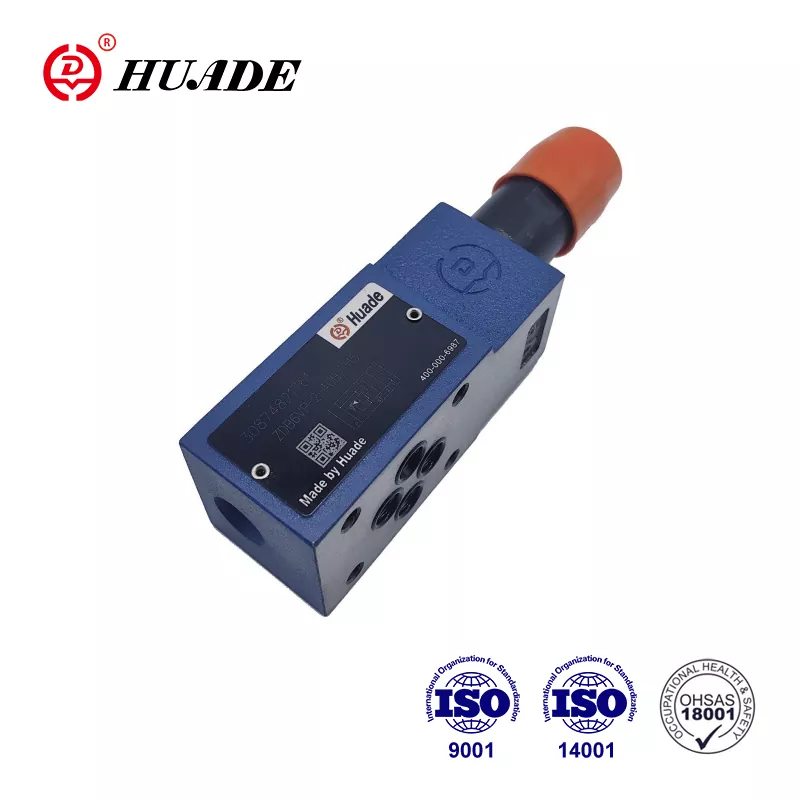

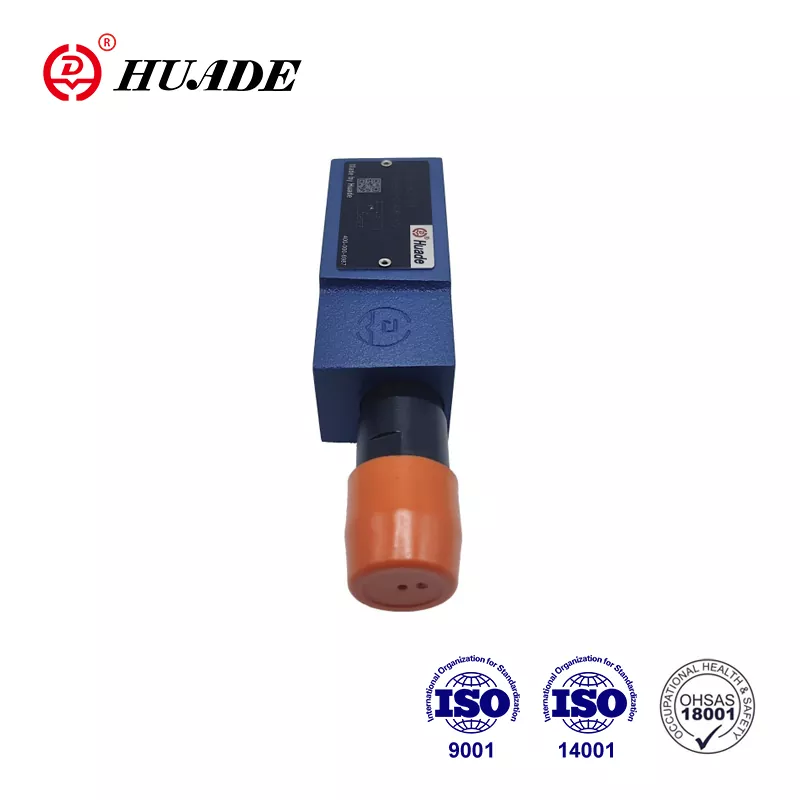

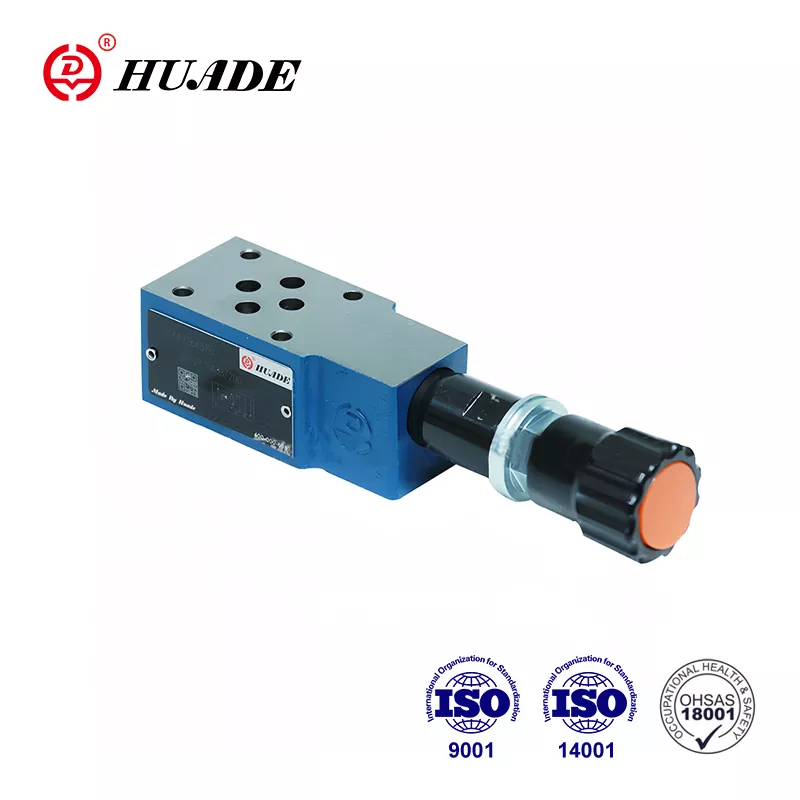

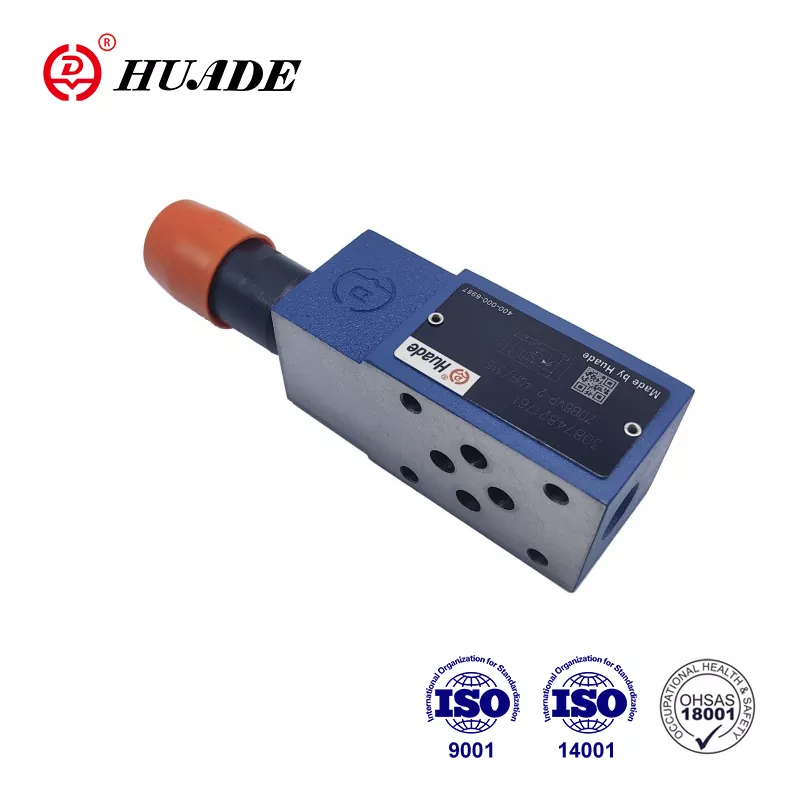

Nyomáscsökkentő szelep Z2DB 6

• Termékjellemzők: Pilóta által működtetett tervezés, szendvicslemez -felépítés, 4 nyomástartomány több beállítási lehetőséggel
• Műszaki adatok: Működési nyomás akár 31,5 MPa -ig, áramlási kapacitás 60 l/perc, ásványolaj vagy foszfát -észter kompatibilis
• Alkalmazások: Katonai ipar, ipari hidraulikus rendszerek, amelyek nyomáskorlátozást és rendszervédelmet igényelnek

Az 1979 -es létrehozása óta a Huade Hydraulic most jelentős mértékű termelésre nőtt. A Z2DB 6 nyomáscsökkentő szelepe viszonylag alacsonyabb ára van, összehasonlítva a többi nemzetközi nevű márkával. A gyár nagyobb figyelmet fordít a praktikusságra és a költséghatékonyságra. Az olcsóbb termékek biztosítása érdekében a gyár tele van hazai erőforrásokkal. Ugyanakkor a minőség biztosítása érdekében több mint 750 fejlett gyártóberendezést vezetett be a világ minden tájáról. A gyár elfogadta az ISO9001, az ISO14001 és az OH SAS18001 -et. Más hasonló hidraulikus szelepekkel összehasonlítva a Huade® nyomáscsökkentő szelepek fejlettebbek a technológiában és tartósabbak ebben az iparágban. A megbízható minőség és a stabil teljesítmény miatt széles körben használják őket a katonai iparban.

A nyomáscsökkentő szelep Z2DB 6 termékparamétere

Pressure fluid

Ásványolaj (NBR tömítéshez) vagy foszfát -észter (FPM -pecséthez)

Nyomásfolyadék - hőmérsékleti tartomány (℃)

-30 ~+80

Viszkozitási tartomány (mm/s)

10 ~ 800

A folyadék szennyeződésének foka

A
A folyadék NAS 1638, 9.β₁₀ ≥ 75

Működési nyomás, max.        (MPA)

31,5 -ig

Nyomás állítható, max. beállítás (MPA)

legfeljebb 5 、 - 10 、 - 20 、 - 31,5

Flow, Max.                   (L/perc)

Legfeljebb 60

Súly

Típusú ZDB 6 (kg)

kb. 1

Típusú Z2DB 6 (kg)

kb. 1.2

Termékjellemző és a nyomáscsökkentő szelep Z2DB 6 alkalmazása

Jellemzők:

▶ Szendvicslemez szelep

▶ 4 nyomástartomány

▶ 5 áramköri beállítások

▶ Egy vagy két nyomáscsökkentő patronnal

▶ 4 A beállítási elemek.

· Forgó gomb

· Ueve hatszöggel és védősapkával

· Zárható forgógomb skálával

· Zárható forgógomb


Alkalmazás:

A nyomáscsökkentő szelep Z2DB 6 fő funkciója a hidraulikus rendszeren belüli nyomás korlátozása.

A nyomáscsökkentő szelep ZDB 6 szakasza és szimbólumai

A nyomáscsökkentő szelep típusokat a ZDB és a Z2DB pilóta működtetett és szendvicslemez -kialakítású.

Alapvetően a házból (7), egy vagy két nyomáscsökkentő szeleppatronból állnak.

A rendszer nyomását beállítási elem (4) határozza meg.

Nyugalomban a szelep bezárt. A nyomás az A -port az orsón hat (1). Ugyanakkor a nyomás áthalad a nyíláson (2) az orsó (1) rugós oldalára és a nyíláson keresztül (3) a pilóta poppet -hez (6). Ha az A nyomása az A -port a tavaszi (5) beállított érték fölé emelkedik, akkor a Pilot Poppet (6) megnyílik. A folyadék most az orsó (1), az Orifice (3) és a (8) csatorna rugós oldaláról a T -portba áramolhat. A kapott nyomásesés ezután mozgatja az orsót (1), ami ezt az A -tól T -re nyitja meg, míg a rugó (5) nyomás beállítása fennmarad.

A két rugós kamrából származó kísérleti olaj visszatér a tankba a Port T -n keresztül.


A Z2DB 6 szimbóluma



Értesítés

1.A folyadékot szűrni kell. A szűrő minimális finomsága 20 ㎛.

2.A tartálynak fel kell zárni, és légszűrőt kell felszerelni a levegő bejáratára.

3. A gyár elhagyásakor, ha szükség esetén elhagyja őket, kérjük, külön megrendeljen.

( Kérjük, válassza ki és használja azokat a mintakönyvben felsorolt paraméter szerint.

5.

6. A párzási darab felületének felületének 0,01/100 mm -re szükséges.
