Mi az arányos szelep?

Gondolkozott már azon azon, hogy a modern gépek hogyan Pontosan képes -e a folyadékok vezérlése? Legyen szó akár orvosi szellőzőnyílásról A beteg vagy a robotkar pontos oxigénmennyisége hihetetlenül mozog Pontosság, a titok gyakran az úgynevezett valamiben rejlik arányos szelep.

Felismerve, hogy a különböző olvasóknak rendkívül eltérő információs igényei vannak, ez az átfogó útmutató az arányos szelepeket négy különálló szakmai szempontból közelíti meg. Függetlenül attól, hogy kíváncsi kezdő vagy, aki megpróbálja megérteni az alapokat, a műszaki előírásokra törekvő mérnök, a beszerzési szakember értékelő beszerzési szakembert vagy az iparág megfigyelőjét követi a legújabb trendeket, a tartalmakat kifejezetten az Ön szerepére és követelményeire igazítottuk.

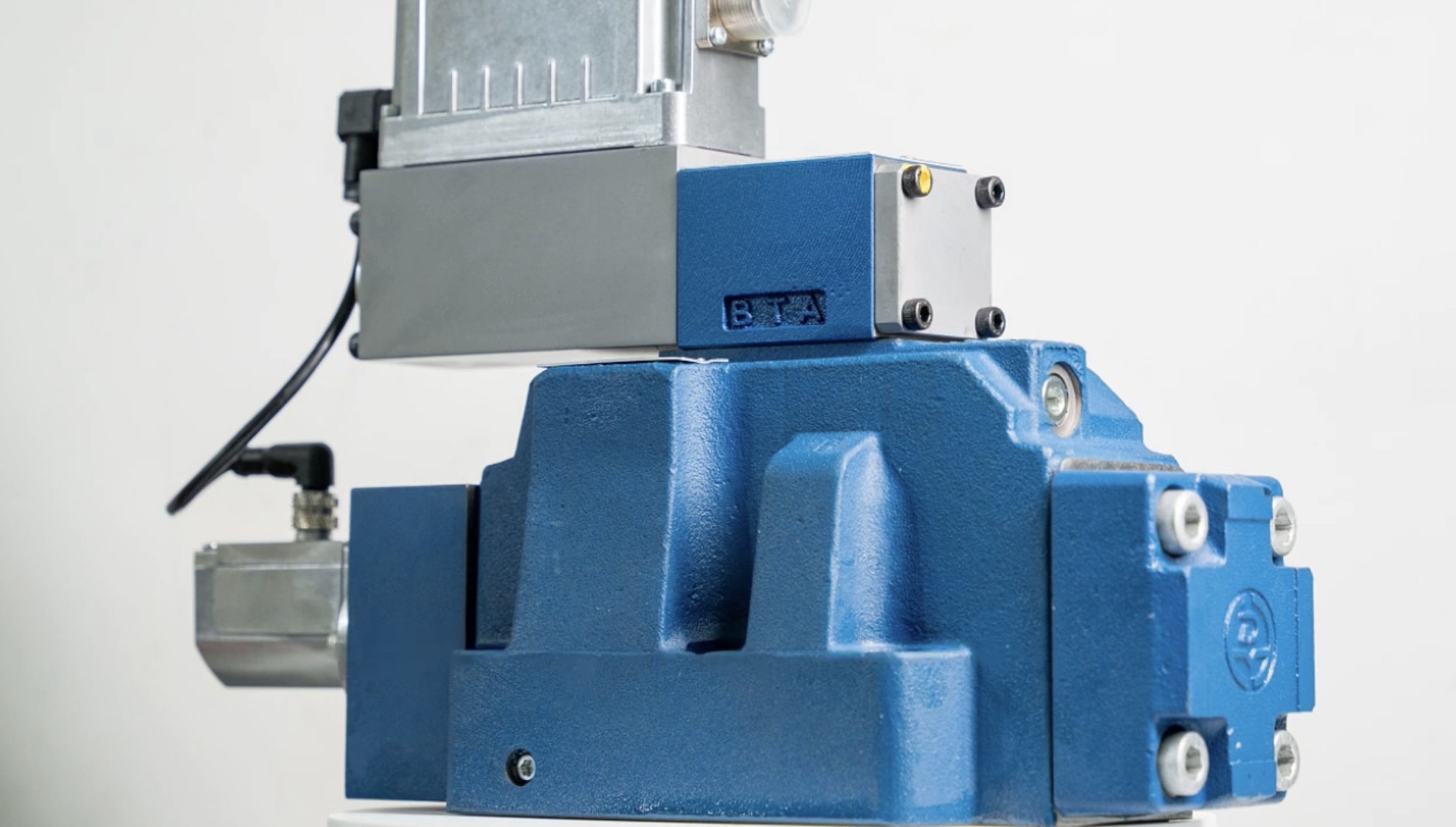

Mi az arányos szelep?

A arányos szelepegy okos olyan eszköz, amely szabályozza a folyadékok áramlását, nyomását vagy irányát (folyadékok vagy Gázok) hihetetlen pontossággal. Gondolj rá, mint egy kifinomult csaptelepre Megnyílik és közel állhat a teljes be- és teljesen kikapcsolás között.

Ellentétben a rendszeres be- és kikapcsoló szelepekkel, amelyek úgy működnek A fénykapcsolók (be- vagy ki), az arányos szelepek jobban működnek, mint a Dimmer kapcsolók. Bármely szintre alkalmazkodhatnak 0% és 100% közötti szintre Elektromos jelet kapnak.

Miért fontosak az arányos szelepek?

Képzelje el, hogy megpróbál kitölteni egy pohár vizet Tűzoltó tömlővel, amelynek csak két beállítása van: teljesen ki vagy teljes robbantás. Ez lenne, ha csak be- és kikapcsoló szelepekkel próbálna pontos munkát végezni. Az arányos szelepek megadják nekünk a szükséges vezérlést:

• Orvosi berendezések, amelyek pontos adagolásra szorulnak
• A sima mozgáshoz szükséges gyártó gépek
• Repülőgép -rendszerek, ahol a pontosság biztonságot jelent
• Bármely alkalmazás, ahol a "elég közeli" nem jó elég

Arányos szelepek vs. szabályos be- és kikapcsolása Szelepek

Hasonlítsuk össze ezt a két típusú szeleptípust egymás mellett:

Jellemző	Arányos szelep	Be-/kikapcsoló szelep
Ellenőrzés	Változó (0-100%)	Bináris (0% vagy 100%)
Pontosság	Nagyon magas (± 1-5%)	Limited (± 10-20%)
Jeltípus	Analóg (0-10 V, 4-20Ma)	Digitális (be- és ki)
Válasz	Sima és fokozatos	Gyors, de hirtelen
Költség	Magasabb	Alacsonyabb
Legjobb	Pontossági alkalmazások	Egyszerű be-/kikapcsolási feladatok

Gondolj rá így:Ha szűk helyen kell parkolnia egy autót, akkor arányos lenne Vezérlés (szelíd gyorsulás és fékezés). De ha csak el kell kezdenie vagy Állítsa le a motort, egy be-/kikapcsoló tökéletesen működik.

Hogyan működnek az arányos szelepek?

A varázslat a kombináción keresztül történik Elektromos és mechanikus alkatrészek együtt működnek:

Az alapvető folyamat

1. Jelbemenet: A vezérlő küld egy Elektromos jel (például 0-10 volt)
2. Elektromágneses erő: Ez a jel Mágneses erőt hoz létre egy tekercsben (mágnesszelep)
3. Fizikai mozgás: A mágneses A Force egy "orsónak" vagy "dugattyúnak" nevezett részt mozgatja
4. Áramlásszabályozás: Ahogy az orsó mozog, Megváltoztatja, hogy mennyi folyadék folyhat át
5. Visszacsatolás: Érzékelők ellenőrizze a Helyezze el és küldjön visszajelzést, hogy mindent pontos maradjon

Kulcsfontosságú elemek

Itt vannak a fő részek és az, amit csinálnak:

Összetevő	Munka	Hogyan segít
Tápegység	Villamos energiát biztosít (általában 24 V)	Az egész rendszert beállítja
Vezérlő/plc	Parancsjeleket küld	Megmondja a szelepnek, mit kell tennie
Erősítő	A jeleket a megfelelő erőre alakítja	Gondoskodik arról, hogy a mágnesszelep megfelelő legyen hatalom
Szolenoid	Mágneses erőt hoz létre	Mozgatja az orsót
Orsó/dugattyú	Szabályozza a folyadékútot	Valójában szabályozza az áramlást
Visszajelzési érzékelő	Figyelemmel kíséri a helyzetet	Biztosítja a pontosságot

Intelligens funkciók

A modern arányos szelepek gyakran magukban foglalják:

• PWM vezérlés: Gyors be- és kikapcsolást használ impulzusok, hogy sima mozgást hozzanak létre és csökkentsék a súrlódást
• Zárt hurkú visszajelzés: Folyamatosan ellenőrzések és beállítások a pontosság fenntartása érdekében
• Digitális integráció: Csatlakozhat Számítógépes hálózatok a távirányítóhoz

Arányos szelepek típusai

Az arányos szelepek eltérőek Különböző munkahelyek fajtái:

Funkcióval

1. Nyomásszabályozó szelepek: Tartsa meg Nyomás pontos szinten (mint a hidraulikus fékekben)
2. Áramlási szabályozó szelepek: Szabályozza, hogyan sok folyadékáram percenként
3. Irányvezérlő szelepek: Irányítás Milyen módon megy a folyadék (előre/hátra/megáll)

Tervezéssel

1. Közvetlen hatású: Egyszerű tervezés hol A mágnesszelep közvetlenül mozgatja az orsót
2. Pilóta által működtetett: Egy kis szelepet használ A nagyobb szelep szabályozása (nagynyomású rendszerekhez)

Az elektronika által

1. Fedélzeti elektronika (OBE): Van egy beépített számítógépes agy
2. Külső erősítő: Különállóan használ vezérlődoboz

Hol használják az arányos szelepeket?

Ezek a sokoldalú eszközök sokan megjelennek Industries:

Orvosi alkalmazások

• Szellőztető: Pontos kézbesítése oxigén mennyisége a betegek számára
• Dialízisgépek: Vezérlő folyadék áramlás a vese kezelésre
• Laboratóriumi berendezés: Mérje meg a pontos mennyiségű vegyi anyag

Ipari automatizálás

• Robotfegyverek: Engedélyezze a sima, pontos mozgások
• Összeszerelő vonal: Vezérlő szállítószalag sebesség és pozicionálás
• Szerszámgép: Szabályozza a vágást folyadék- és szorítónyomás

Autóipari és repülőgépipar

• Fékrendszer: Biztosítson sima, ellenőrzött leállás
• Repülési vezérlők: Engedélyezze a pontos repülőgép manőverezés
• Üzemanyag -rendszerek: Kezelje az üzemanyag -szállítást Motorokhoz

Egyéb iparágak

• Étel és ital: Töltse ki a palackokat pontos összegekkel
• HVAC rendszerek: Vezérlési hőmérséklet és légáramlás
• Vegyi feldolgozás: Fogantyú Veszélyes anyagok biztonságosan

Az arányos szelepek előnyei

A jó dolgok

1. Hihetetlen pontosság: Képes irányítani áramlás 1-5% -os pontosságon belül
2. Zökkenőmentes működés: Nincs hirtelen rázkódás vagy nyomás tüskék
3. Energiahatékony: Csak a Szükséges hatalom
4. Tartós: Millióknak tud dolgozni ciklusok száma
5. Intelligens integráció: Csatlakozik A számítógépes rendszerek könnyen
6. Biztonsági funkciók: Beépített A hibás szaflák megakadályozzák a baleseteket

A teljesítő teljesítmény száma számít

Meghatározás	Tipikus hatótávolság	Mit jelent ez
Válaszidő	10-50 milliszekundum	Milyen gyorsan reagál
Pontosság	± 1% - ± 5%	Milyen pontos ez
Nyomástartomány	0-350 bár	Maximális nyomást képes kezelni
Hőmérsékleti tartomány	-20 ° C - +80 ° C	Üzemi hőmérsékleti határértékek
Élettartam	100 millió ciklus	Meddig tart

Kihívások és megfontolások

Mire vigyázni kell

1. Magasabb költségek: Drágább, mint Egyszerű be- és kikapcsoló szelepek
2. Bonyolultság: Képzettségre van szüksége technikusok telepítésre
3. Karbantartás: Tiszta folyadékokat igényel és rendszeres kalibrálás
4. Környezeti érzékenység: Lehet a hőmérséklet és a szennyeződés befolyásolja

Karbantartási tippek

Annak érdekében, hogy az arányos szelepek jól működjenek:

• Tartsa tisztán a folyadékokat (használjon megfelelő szűrőket)
• Ellenőrizze a kalibrálást rendszeresen
• Fenntartja a megfelelő üzemi hőmérsékletet
• Használja a megfelelő folyadék viszkozitást (vastagság)

Hogyan válasszuk ki a megfelelő arányt Szelep

Főbb kérdések

1. Milyen típusú folyadék?(olaj, levegő, víz, vegyi anyagok)
2. Mennyi áramlásra van szüksége?(gallonban vagy literben mérve percenként)
3. Milyen nyomás?(Mennyire erők a Rendszer igényei)
4. Mennyire pontos?(Milyen pontossági szint Szüksége van)
5. Milyen környezet?(hőmérséklet, tisztaság, veszélyes területek)

Kiválasztási ellenőrző lista

• [] Illeszkedik a vezérlőjel -típushoz (feszültség vagy áram)
• [] Válassza ki a megfelelő méretet az áramlási követelményekhez
• [] Fontolja meg a válaszidő -igényeket
• [] Ellenőrizze a környezeti minősítéseket
• [] A karbantartáshoz való hozzáférés terve
• [] Költségvetés a vezérlők és a kiegészítők számára

A jövőbeli trendek

Az arányos szelepek világa megtartja Fejlődő:

Mi jön a következő

1. Okosabb vezérlők: AI-meghajtású szelepek hogy megtanulják és alkalmazkodjanak
2. Kisebb méretű: Kompaktabb minták szűk terekhez
3. Munkab összeköttetés: Javított digitális kommunikáció
4. Energiamegtakarítás: Még hatékonyabb művelet
5. Prediktív karbantartás: Szelepek Mondd el, mikor van szükségük szolgáltatásra

Digitális és analóg vezérlés

A modern előny

Digitális vezérlés előnyei:

• Szoftver alapú beállítás (nincs kézi beállítás)
• Távirányító és vezérlés
• Munkab zaj immunitás
• Energiamegtakarítás (nincs szükség vérző kikötőkre)
• Könnyű paraméterváltozások

Hagyományos analóg:

• Egyszerű, bevált technológia
• Alacsonyabb kezdeti költségek
• Könnyen elhárítható
• Nincs szoftver bonyolultsága

Valós példák

Orvosi szellőző

A Covid-10 betegnek pontos oxigénre van szüksége kézbesítés. Az arányos szelep jeleket kap az érzékelőktől, amelyek figyelik a A beteg légzése és valós időben beállítja az oxigénáramot, potenciálisan megtakarítva él.

Robotgyűjtemény

Az autógyártó robotkarokat használ arányos szelepek a szélvédő telepítéséhez. A szelepek vezérlik a pneumatikus megfogóknak, amelyeknek szilárdan, de óvatosan kell tartaniuk az üveget - túl laza és leesik, Túl szoros és eltörik.

Űrrepedés alkalmazás

Egy repülőgép repülési irányító rendszere használja arányos szelepek a vezérlőfelületek mozgatásához. A kísérleti bemenet lefordítva van pontos szelepmozgások, amelyek a légáramot a szárnyak és a vezérlőfelületek fölé állítják, A sima repülés engedélyezése.

Általános problémák és megoldások

Kiadás: A szelep nem válaszol

Lehetséges okok:

• Áramellátási problémák
• Jelölési vezetékek problémái
• Szennyezett folyadékMegoldások:
• Ellenőrizze az elektromos csatlakozásokat
• Ellenőrizze a tápegység feszültségét
• Tisztítsa meg vagy cserélje ki a szűrőket

Kiadás: Rossz pontosság

Lehetséges okok:

• Kalibrációs sodródás
• Kopott belső alkatrészek
• Hőmérsékleti hatásokMegoldások:
• Újrakalibrálja a rendszert
• Cserélje ki a kopott alkatrészeket
• Adjon hozzá hőmérsékleti kompenzációt

Költség megfontolások

Kezdeti befektetés és hosszú távú érték

Míg az arányos szelepek többet fizetnek Előre gyakran jobb értéket biztosítanak a következőkön keresztül:

• Csökkentett karbantartási költségek
• Energiamegtakarítás
• Javított termékminőség
• Kevesebb állásidő
• Hosszabb szolgálati élettartam

ROI -tényezők

• Az alkalmazás precíziós követelményei
• Energiaköltségek az Ön területén
• Karbantartási munkaerőköltségek
• A termelési minőség javításai
• Rendszer megbízhatósági igényei

Telepítési bevált gyakorlatok

Csináld és ne

Csináld:

• Használjon tiszta telepítési eljárásokat
• Védje az elektromos csatlakozásokat a nedvességtől
• Telepítse a megfelelő szűrést
• Engedélyezze a termikus tágulást
• Tervezés karbantartási hozzáférés

Ne:

• Hagyja ki a rendszer öblítési folyamatot
• Figyelmen kívül hagyja a folyékony tisztasági követelményeket
• Felejtsd el az elektromágneses interferenciát
• Alulméretezi az áramellátást
• Rohanjon a kalibrációs folyamat

Következtetés: Miért arányos szelepek Anyag

Az arányos szelepek kritikus jelentőségűek olyan technológia, amely áthidalja a szakadékot az egyszerű be- és kikapcsolási vezérlés és a komplex között, Pontos folyadékkezelés. Ezek lehetővé teszik a sima, pontos működést Számtalan rendszerre támaszkodunk minden nap - az orvosi berendezésektől, amelyek megtartják Egészséges az Egyesült Államok számára az általunk használt áruk előállításának gyártási rendszereihez.

Ahogy a technológia tovább halad, Az arányos szelepek okosabbak, hatékonyabbak és integráltabbak digitális vezérlőrendszerekkel. Mérnökök, technikusok és döntéshozók számára A folyékony energiarendszerekkel való együttműködés, ezeknek az eszközöknek a megértése elengedhetetlen olyan rendszerek létrehozása, amelyek nemcsak funkcionálisak, hanem a teljesítményhez optimalizáltak, hatékonyság és megbízhatóság.

Függetlenül attól, hogy új rendszert tervez, A meglévő frissítése, vagy egyszerűen csak megpróbálja megérteni, hogy a modern gépek hogyan Ilyen lenyűgöző pontosság elérése, az arányos szelepek valószínűleg kulcsot játszanak szerep a színfalak mögött. Képességük sima, pontos és megbízható biztosításra Az irányítás nélkülözhetetlenné teszi őket az egyre automatizáltabb világunkban.

A következő alkalommal, amikor egy robot mellett mozog folyadék kegyelem, egy pontosan ellenőrzött orvosi kezelésben részesülő beteg vagy an A repülőgép zökkenőmentesen repül a turbulencián keresztül, ne feledje, hogy az arányos szelepek Lehet, hogy csak a nem énekelt hősök, amelyek mindent lehetővé tesznek.
