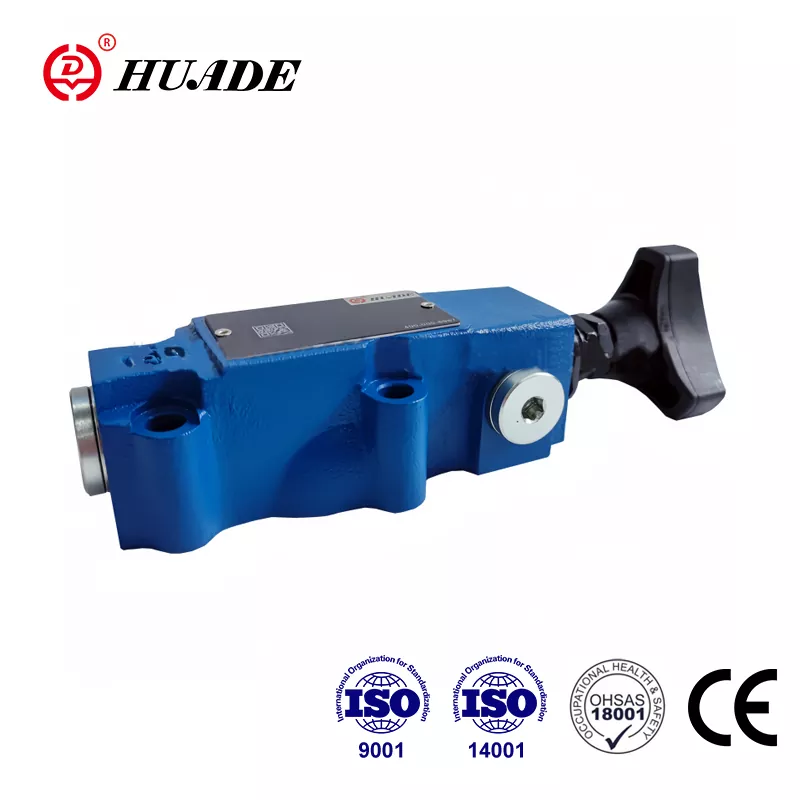

A Beijing Huade Hydraulic Industrial Group egy neves állami vállalat, amely hidraulikus termékek és berendezések tervezésére, gyártására és szervizelésére szakosodott. A DBWT nyomáscsökkentő szelep helyettesítheti a Rexroth® által kínált termékeket. A gyár megfelelt az ISO9001, ISO14001 és OH SAS18001 szabványoknak. A Huade Hydraulic jó ellenőrző rendszerrel rendelkezik a hidraulikus szelepek kiváló minőségének biztosítása érdekében. A gyár több mint 750 darab fejlett gyártóberendezést üzemeltet, amelyeket a világ minden tájáról importálnak. Minden nyomásszelep vízálló műanyag zacskókba és szabványos kartondobozokba kerül, hamisítás elleni jelölésekkel. A Huade® hidraulikus termékeket széles körben használják a hadiiparban a védelmi felszerelések modernizálásának elősegítésére.
|
Műszaki adatok |
||
|
Nyomásos folyadék |
Ásványi olaj (NBR tömítéshez), vagy foszfát-észter (FPM tömítéshez) |
|
|
Hőmérséklet tartomány (℃) |
-30+80 |
|
|
Viszkozitási tartomány (mm2/s) |
10-800 |
|
|
max. áramlás (L/perc) |
3 |
|
|
max. üzemi nyomás (MPa) |
31.5 |
|
|
max. Nyomás beállítása (MPa) |
10-ig vagy 31,5-ig |
|
|
Hátnyomás |
DBT (MPa) |
|
|
DBWT (MPa) |
10-ig (AC); 16-ig (DC) |
|
|
Pilotszelep |
lásd a WE5 irányszelepet |
|
Jellemzők:
▶ távolsági távirányító
▶ alátét rögzítése
▶ három beállítási elem:
▶ Forgógomb
▶ Hex. fejű csavar védőkupakkal
▶ Zárható forgatógomb skálával
Alkalmazás:
A DBWT típus a rendszer nyomásának és leeresztésének távvezérlésére szolgál az elektromos működtetésű szelep működtetésével.
A DBWT típusú távirányítós nyomásszelepek pilóta működtetésű nyomáscsökkentő szelepek.
A DBWT típus főként a főszelepből (1), a fő orsóból (2), a szelepülékből (3), az elektromos működtetésű szelepből (5) és a beállítóból (6) áll.
A DBWT nyomáshatároló szelep felépítése és szimbólumai
1.A folyadékot szűrni kell. A szűrő minimális finomsága 20 ㎛.
2. A tartálynak tömítettnek kell lennie, és légszűrőt kell felszerelni a levegő bejáratára.
3. Termékek allemez nélkül a gyár elhagyásakor, ha szükség van rájuk, kérjük, külön rendelje meg.
4. A szeleprögzítő csavaroknak nagy intenzitásúnak kell lenniük (10.9 osztály). Kérjük, válassza ki és használja őket a mintakönyvben felsorolt paraméterek szerint.
5. A szelephez kapcsolódó felület érdessége szükséges A felületi érdesség 0,8.
6. Az illesztődarab felületi kiképzése 0,01/100 mm legyen.
