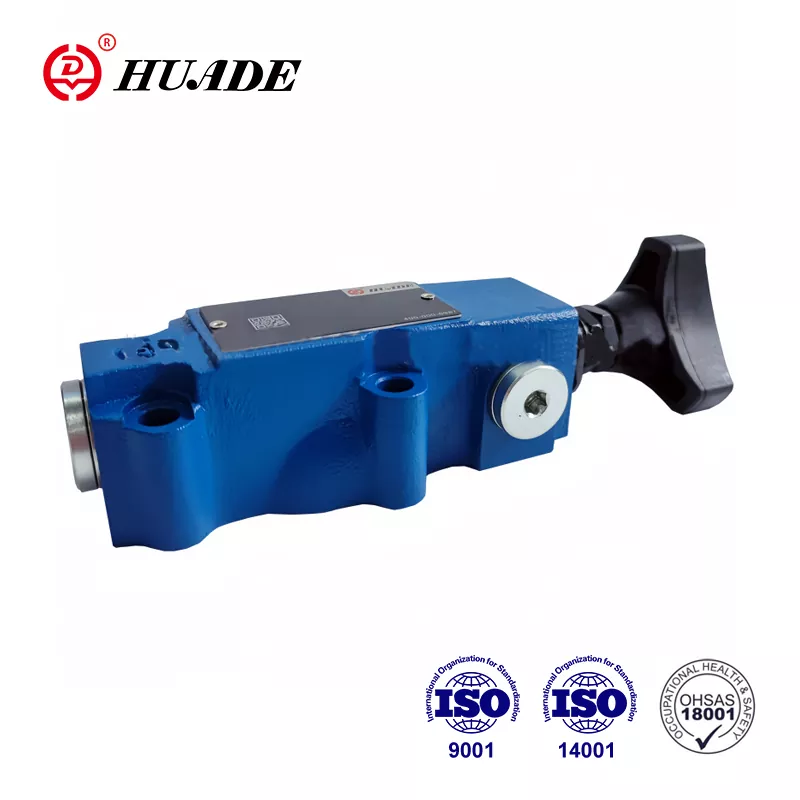

együttműködési tapasztalatok a Rexroth-tal 1979-től. A Huade® távirányítós biztonsági szelep DBT megfizethető áron. Technológiájában fejlettebb és tartósabb, mint a sorozat hasonló termékei. A Huade Hydraulic nagy hangsúlyt fektet a minőségre. A gyár több mint 750 darab fejlett gyártóberendezést üzemeltet, amelyeket a világ minden tájáról importálnak, hogy biztosítsák a hidraulikus szelepek minőségét. Minden nyomásszelepet szigorú tesztelésnek vetnek alá, mielőtt elhagyják a gyárat. A gyár megfelelt az ISO9001, ISO14001 és OH SAS18001 szabványoknak. A Huade® kiemelkedő márka a kínai hidraulikus iparban. A nyomásszabályozó szelepek sorozatát széles körben használják a tengeri hidraulikus rendszerben és más területeken a kiváló teljesítmény miatt.
|
Műszaki adatok |
||
|
Nyomásos folyadék |
Ásványi olaj (NBR tömítéshez), vagy foszfát-észter (FPM tömítéshez) |
|
|
Hőmérséklet tartomány (℃) |
-30+80 |
|
|
Viszkozitási tartomány (mm2/s) |
10-800 |
|
|
max. áramlás (L/perc) |
3 |
|
|
max. üzemi nyomás (MPa) |
31.5 |
|
|
max. Nyomás beállítása (MPa) |
10-ig vagy 31,5-ig |
|
|
Hátnyomás |
DBT (MPa) |
|
|
DBWT (MPa) |
Akár 10 (AC); legfeljebb 16 (DC) |
|
Jellemzők:
▶ távolsági távirányító
▶ alátét rögzítése
▶ három beállítási elem:
▶ Forgógomb
▶ Hex. fejű csavar védőkupakkal
▶ Zárható forgatógomb skálával
A DBT és DBWT típusú távirányítós nyomásszelepek pilóta működtetésű nyomáscsökkentő szelepek.
A DBT típus főleg a főszelepből (1), a fő orsóból (2), a szelepülékből (3) és a beállításból (6) áll.
A rendszer nyomása a nyíláson keresztül hat az orsóra (2). Ha a nyomás meghaladja a rugóra beállított szelepet, a nyomófolyadék a T (vagy külső) nyílásból a tartályba ürül.
A DBT nyomáshatároló szelep felépítése és szimbólumai
1.A folyadékot szűrni kell. A szűrő minimális finomsága 20 ㎛.
2. A tartálynak tömítettnek kell lennie, és légszűrőt kell felszerelni a levegő bejáratára.
3. Termékek allemez nélkül a gyár elhagyásakor.
4. A szeleprögzítő csavaroknak nagy intenzitásúnak kell lenniük (10.9 osztály). Kérjük, válassza ki és használja őket a mintakönyvben felsorolt paraméterek szerint.
5. A szelephez kapcsolódó felület érdessége szükséges A felületi érdesség 0,8.
6. Az illesztődarab felületi kiképzése 0,01/100 mm legyen.
