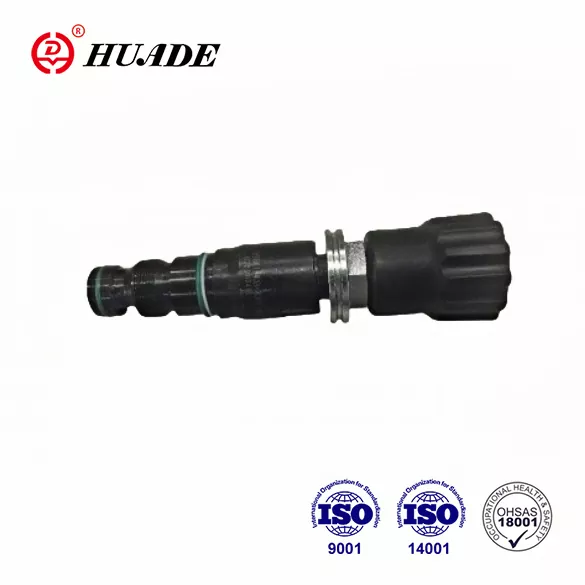

Nyomáscsökkentő szelepek DB.K

A Rexroth fejlett technológiájának bevezetésével a Huade Hydraulic jelentős előrelépést tett a hidraulikus alkatrészek és az integrált berendezések tervezésében, gyártásában. A Huade® DB.K nyomáscsökkentő szelepek tartósabbak, mint más hasonló termékek. Leválthatják a Rexroth által ugyanabban a sorozatban kínált termékeket. A megfizethető termékek biztosítása érdekében a gyár nagyobb figyelmet fordít a praktikumra, miközben a minőség biztosítása érdekében több mint 750 fejlett gyártóberendezést vezet be a világ minden tájáról. A gyár megfelelt az ISO9001, ISO14001 és OH SAS18001 szabványoknak. A Huade® hidraulikus nyomásszelepei széles körű piaci elismerést nyertek. Megbízható minőségüknek és stabil teljesítményüknek köszönhetően széles körben használják különféle ipari környezetben, például építőipari gépekben és tengeri hidraulikus rendszerben.

Nyomáscsökkentő szelepek termékparaméterei DB.K

Termékjellemzők és nyomáscsökkentő szelepek alkalmazása DB.K

Jellemzők:

▶ Patronszelep

▶ 4 nyomástartomány

▶ 4 állítóelem

. Forgó gomb

. Hatszögletű hüvely és védősapka

. Zárható forgatógomb skálával

. Forgó gomb skálával

Alkalmazás:

A DB..K.. típusú nyomáscsökkentő szelepek előtét működtetésű nyomáscsökkentő szelepek patronba szerelhető. A nyomás korlátozására szolgálnak egy hidraulikus rendszerben.

A nyomáscsökkentő szelepek funkciója, szakasza és szimbólumai DB.K

A rendszer nyomásának beállítása a beállító elemmel (4) történik. Nyugalmi állapotban a szelepek zárva vannak. Az A portban lévő nyomás az orsóra (1) hat. Ezzel egyidejűleg a nyomás a 2 nyíláson keresztül az orsó (1) rugós oldalára, és a 3 nyíláson keresztül a 6 vezérlőfejre jut. Ha a nyomás

portban Ha a rugónál (5) beállított érték fölé emelkedik, kinyílik a pilótalap (6). A folyadék most az orsó (1), a nyílás (3) és a csatorna (8) rugóval terhelt oldaláról az Y portba áramolhat. A keletkező nyomásesés megmozgatja az orsót (1), ami megnyitja a kapcsolatot A-ból B-be, miközben a rugóra (5) beállított nyomás megmarad.

A két rugókamrából a pilótaolaj visszavezetése kívülről történik az Y porton keresztül.

DB 10 K2-40B szerkezete

Szimbólum

Értesítés

1.A folyadékot szűrni kell. A szűrő minimális finomsága 20 ㎛.

2. A tartálynak tömítettnek kell lennie, és légszűrőt kell felszerelni a levegő bejáratára.

3. Termékek allemez nélkül a gyár elhagyásakor, ha szükség van rájuk, kérjük, külön rendelje meg.

4. A szeleprögzítő csavaroknak nagy intenzitásúnak kell lenniük (10.9 osztály). Kérjük, válassza ki és használja őket a mintakönyvben felsorolt ​​paraméterek szerint.

5. A szelephez kapcsolódó felület érdessége szükséges A felületi érdesség 0,8.

6. Az illesztődarab felületi kiképzése 0,01/100 mm legyen.
