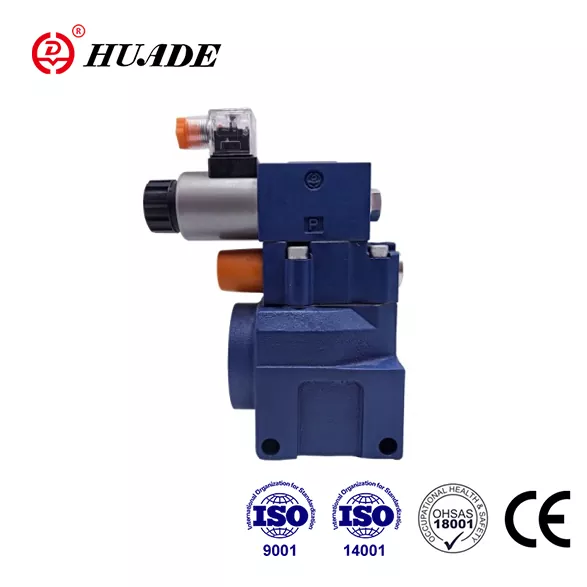

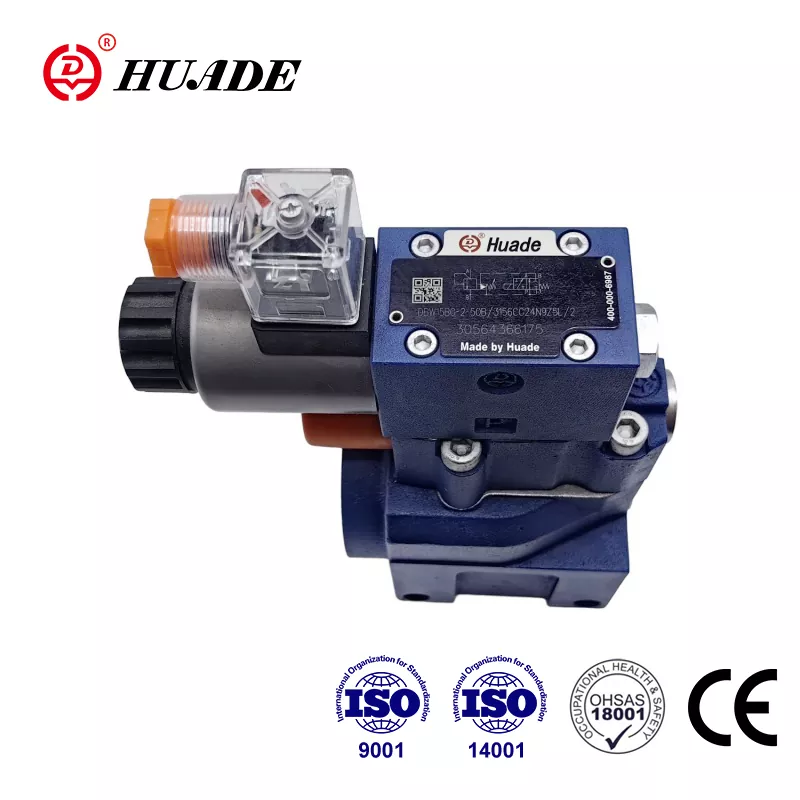

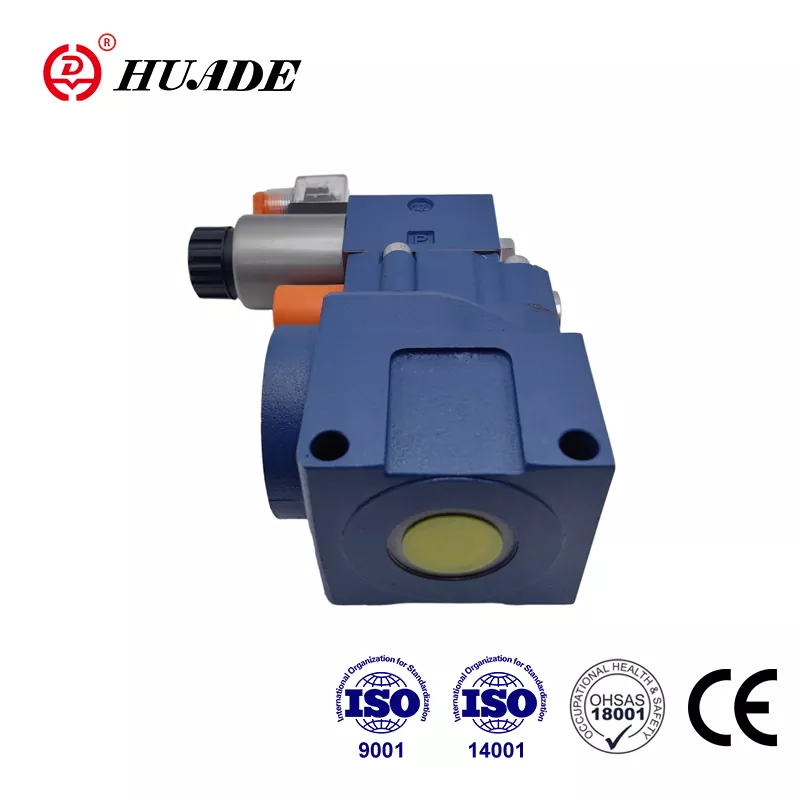

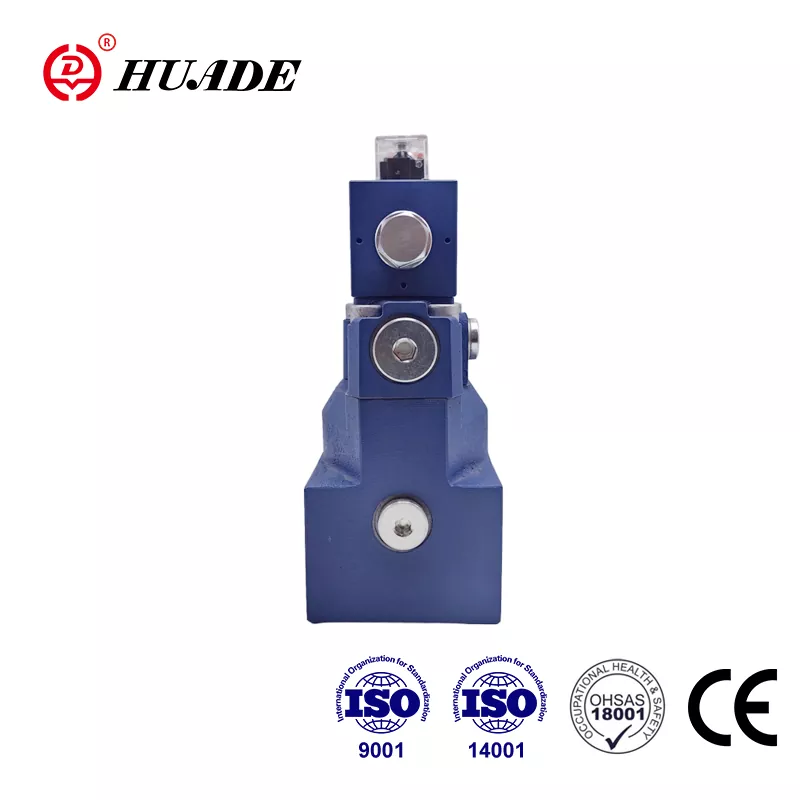

Nyomáscsökkentő szelep DBW 10

A Huade® nyomáscsökkentő szelep DBW 10 tartósabb, mint más hasonló termékek. Ennek az az oka, hogy a Huade Hydraulic két hosszú távú együttműködést folytatott a Rexroth-tal. A DBW 10 típus helyettesítheti a Rexroth által kínált azonos sorozatú szelepeket. A hidraulikus termékek biztosítása érdekében a gyár 750 fejlett gyártóberendezést vezetett be a világ minden tájáról. A gyár nagyobb figyelmet fordít a termékek praktikusságára, és elkötelezett amellett, hogy megfizethető hidraulikus szelepeket biztosítson vásárlóinak. A gyár összes ága megfelelt az ISO9001, ISO14001 és OH SAS18001 szabványoknak. A Huade® márka jó hírnévnek örvend Kínában. A megbízható minőség és a stabil teljesítmény miatt a Huade® nyomásszelepeket széles körben használják a mérnöki és építőipari gépekben, valamint a hadiiparban és más területeken.

A DBW 10 nyomáscsökkentő szelep termékparamétere

A DBW 10 nyomáscsökkentő szelep termékjellemzői és alkalmazása

Jellemzők:

▶ Aljzatlemez szerelés

▶ Portolási minta DIN 24 340, E,ISO 6264 és CETOP - RP 121H forma szerint

▶ Csőcsatlakozás

▶ Helyezze be a csatlakozást

▶ Három beállító elem:

. Forgó gomb

. Hex. fejű csavar védőkupakkal

. Zárható forgatógomb skálával

▶ Mágneses ürítés a beépített irányított orsószelepen keresztül

Alkalmazás:

A DBW 10 nyomáscsökkentő szelepek a vezérlőnyomás korlátozására és mágnesszelep által működtetett tehermentesítésére szolgálnak.

A DBW 10 nyomáscsökkentő szelep funkciója, szakasza és szimbólumai

Általános

A DBW nyomásszelepek pilóta működtetésű nyomáscsökkentő szelepek.

A nyomáscsökkentő szelepek (DB) főként a fő szelepből (1) és a fő orsószerelvényből (3) és a nyomásszabályozó elemmel ellátott előtétműködtető szelepből (2) állnak.

DB típusú nyomáshatároló szelep

Az A portban lévő nyomás a fő orsóra (3) hat. Ugyanakkor nyomást fejtenek ki a (4) és (5) nyílással ellátott vezérlővezetékeken (6) és (7) a főorsó (3) rugós oldalán és a golyón (8) ) a vezérlőszelepben (2). Ha az A nyílásban a nyomás meghaladja a rugóra (9) beállított szelepet, a golyó (8) a rugóval (9) szemben kinyílik.

Ennek jele belülről érkezik a vezérlővezetékeken (10) és (6) az A porton keresztül. A nyomófolyadék a főorsó (3) rugós oldalán most a vezérlővezetéken (7) és a nyílás furatán (11) keresztül áramlik. ) és a golyót (8) a rugókamrába (12). A DB...50B/...típusnál belülről a vezérlővezetéken (13) keresztül folyik a tartályba, vagy a DB..50/..Y..típusnál kívülről a vezérlővezetéken (14) keresztül. A (4) és (5) nyílások miatt a fő orsón (3) nyomásesés lép fel, az A port és a B csatlakozó nyitva van. Most a nyomófolyadék az A nyílásból a B nyílásba áramlik, miközben fenntartja a beállított üzemi nyomást.

A nyomáscsökkentő szelep tehermentesíthető vagy más nyomásra kapcsolható (második nyomásfokozat) az „X” (15) csatlakozón keresztül.

DBW típusú nyomáshatároló szelep

Ennek a szelepnek a funkciója alapvetően megegyezik a DB típusú szeleppel

A kiürítés a fő orsónál (3) azonban a beépített irányszelep (16) működtetésével történik.

DBW...50B szerkezete

A DBW...50B jelképe

Értesítés

1.A folyadékot szűrni kell. A szűrő minimális finomsága 20 ㎛.

2. A tartálynak tömítettnek kell lennie, és légszűrőt kell felszerelni a levegő bejáratára.

3. Termékek allemez nélkül a gyár elhagyásakor, ha szükség van rájuk, kérjük, külön rendelje meg.

4. A szeleprögzítő csavaroknak nagy intenzitásúnak kell lenniük (10.9 osztály). Kérjük, válassza ki és használja őket a mintakönyvben felsorolt ​​paraméterek szerint.

5. A szelephez kapcsolódó felület érdessége szükséges A felületi érdesség 0,8.

6. Az illesztődarab felületi kiképzése 0,01/100 mm legyen.
