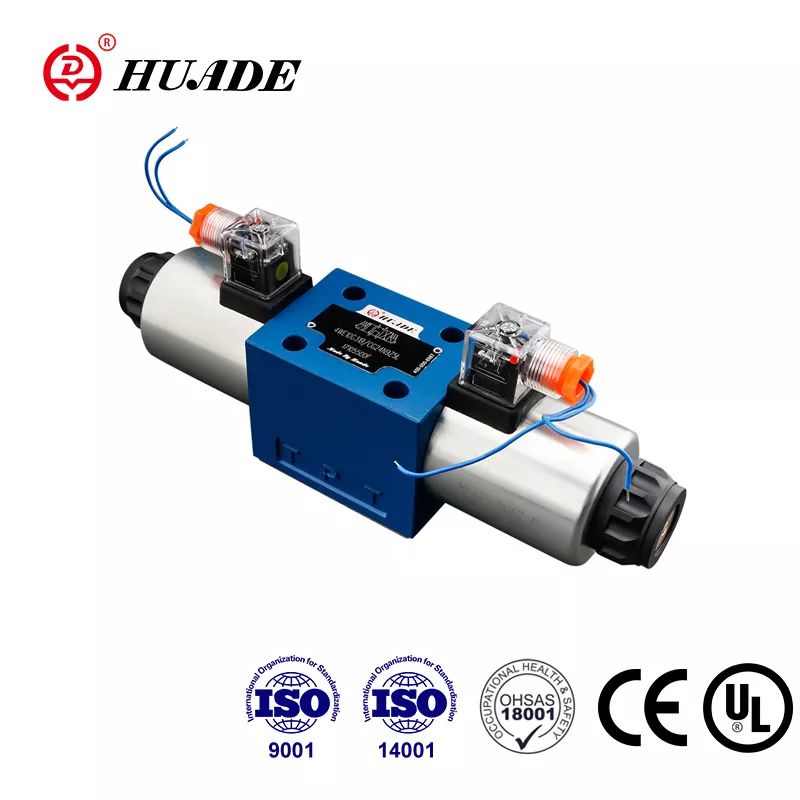

Ha hidraulikus rendszerekkel dolgozik, olyan alkatrészekre van szüksége, amelyek egyszerűen működnek – napról napra, műszakról műszakra. A4WE10 irányszabályozó szelepvilágszerte pontosan ezért szerezte meg hírnevét a gyárakban. Ez az irányított szabályozószelep nem a legkiválóbb technológia, de a 4WE10 figyelemre méltó konzisztenciával látja el a hidraulikafolyadék áramlásának szabályozásának alapvető feladatát.
A4WE10 szelepegyértelmű elven működik. Egy elektromágneses tekercs egy orsót tol a szeleptest belsejébe, amely megnyitja és bezárja a hidraulikaolaj útvonalait. Amikor feszültség alá helyezi a tekercset, az orsó elmozdul. Amikor leállítja az áramellátást, egy rugó visszaállítja eredeti helyzetébe. A 4WE10 kialakítása közvetlen működésű, ami azt jelenti, hogy az elektromos jel és a mechanikus mozgás között nincs pilot fokozat vagy összetett mechanizmus.
A 4WE10 NG10 szabványának megértése
A4WE10 irányszabályozó szelepköveti az úgynevezett NG10 rögzítési szabványt, más néven CETOP 5 vagy ISO 4401-05. Ez a szabványosítás többet számít, mint gondolná az irányszabályozó szelepek esetében. Ez azt jelenti, hogy kicserélheti az egyik gyártó 4WE10-ét egy egyenértékű irányított szeleppel egy másik gyártótól anélkül, hogy áttervezné a szerelőlemezt vagy át kellene szerelni a rendszert. A karbantartó csapatok és a berendezéstervezők számára a 4WE10 cserélhetősége csökkenti a fejfájást és a költségeket.

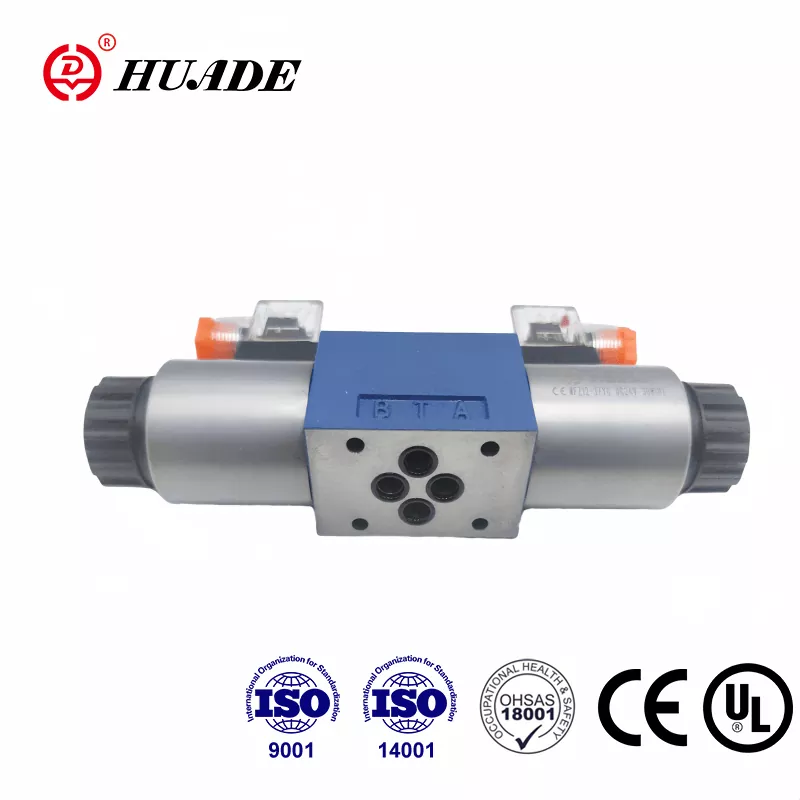

A4WE10 szelepnégy fő porton keresztül csatlakozik: P a nyomás bemenetéhez, A és B a két munkaporthoz, amelyek az aktuátorokhoz csatlakoznak, és T a visszatérő vezetékhez a tartályhoz. Ez a négyutas konfiguráció lehetővé teszi a 4WE10 számára a kétirányú mozgás szabályozását, ezért ezek az irányszabályozó szelepek olyan hengereket vezérelnek, amelyeknek ki kell nyúlniuk és vissza kell húzniuk.
A 4WE10 irányított vezérlőszelep műszaki képességei
A4WE10az adott modelltől függően akár 315-350 bar nyomást is kezel, ami körülbelül 4569 PSI-t jelent. Ez elegendő a legtöbb ipari géphez anélkül, hogy extrém nagy teherbírású területekre merészkedne. A 4WE10 névleges áramlási sebessége 120 liter/perc, bár ez az irányított szabályozószelep 160 liter/perc-re is képes nyomni, ha szükséges. Referenciaként a 120 liter percenként nagyjából 31,7 gallont jelent.
Ezek a számok határozzák meg, hol a4WE10 szelepilleszkedik a rendszerébe. Ha folyamatosan nagyobb áramlást vezet az irányszabályozó szelepen keresztül, akkor nyomáseséseket fog látni, amelyek hőt termelnek és energiát pazarolnak. Az áramlás és a nyomásesés közötti kapcsolat a 4WE10-ben nem lineáris – négyzettörvényt követ, ami azt jelenti, hogy az áramlási sebesség megkétszerezése megnégyszerezi a nyomásveszteséget. A névleges 120 liter/perc sebességnél a 4WE10 irányszabályozó szelepe körülbelül 12 bar nyomásesést mutat, ami olyan energiát jelent, amely hővé alakul, nem pedig hasznos munkára.
4WE10 orsótípusok és alkalmazásuk
A4WE10 szelepKülönböző orsókonfigurációkban kapható, amelyeket a D, E, G és H betűk azonosítanak. Mindegyik betű meghatározza, hogy mi történik a folyadékpályákkal, amikor az irányított vezérlőszelep a középső helyzetébe kerül, és a megfelelő 4WE10 konfiguráció kiválasztása számít a gép viselkedése szempontjából.
A4WE10 H-orsóblokkolja az összes portot a középső helyzetben. Ez egy hidraulikus zárat hoz létre, amely pontosan ott tartja a hengert, ahol van, még terhelés alatt is. Ezt a 4WE10 konfigurációt akkor használja, ha a pozicionálási pontosság számít, például ha egy bilincset zárva tart, miközben hegesztési művelet történik. A hátránya az, hogy a beszorult olaj bármilyen hőtágulása megnövelheti a nyomást az irányszabályozó szelepben, ezért ezt figyelembe kell vennie a tervezés során.
A4WE10 G-orsóa nyomáscsonkot közvetlenül a tartályhoz köti középső helyzetben. Ez az irányított vezérlőszelep-konfiguráció tehermentesíti a szivattyút, és a rendszer nyomását majdnem nullára csökkenti, miközben a 4WE10 üresjáratban áll. Gyakori a préselési alkalmazásokban, ahol a gép vár a ciklusok között. A szivattyú működik, de nem küzd a magas nyomás ellen a 4WE10 szelepen keresztül, ami energiát takarít meg és csökkenti a hőt.
A4WE10 E-orsóblokkolja a nyomónyílást, de összeköti a munkanyílásokat a tartállyal. Ez lehetővé teszi, hogy a megrekedt nyomás eltávozzon a hajtóművekből, miközben megakadályozza az új áramlást a szivattyúból az irányszabályozó szelepen keresztül. Akkor hasznos, ha a 4WE10 rendszer következő ciklusa előtt fel kell engednie a maradék nyomást.
A különböző alkalmazások eltérő viselkedést igényelnek, és a szabványos betűkódok segítségével hosszadalmas műszaki leírások nélkül is könnyebben meghatározható, hogy pontosan melyik 4WE10 irányszabályozó szelepre van szüksége.
A 4WE10 irányított vezérlőszelep beszerelése
Szerelése a4WE10egyszerű, de néhány részletre oda kell figyelni. Az irányított vezérlőszelep bármilyen irányban felszerelhető, de a karbantartás megkönnyítése érdekében figyelembe kell vennie, hogy a 4WE10 elektromos csatlakozásai hol végződnek. A tekercsek eltávolíthatók, és 360 fokkal elforgathatók a tengelyük körül, ami segít, ha szűk helyekkel küzd a 4WE10 telepítésén.
Egy gyakran figyelmen kívül hagyott részlet a4WE10 szelepa visszatérő vezeték nyomása. Míg a fő nyílások 350 bar nyomást kezelnek, addig az irányszabályozó szelep tartálynyílásának 160 bar alatt kell maradnia. Ha több 4WE10-es egységet használ, amelyek közös visszatérő vezetéken osztoznak, az egyik irányszabályozó szelep nyomáscsúcsai hatással lehetnek másokra. Az ellennyomás akár nem kívánt orsómozgást is okozhat a 4WE10-ben. Ez a probléma elkerülhető, ha minden 4WE10 visszatérő vezetéken egyedi visszacsapó szelepet használnak, vagy biztosítják a megfelelő vezetékméretet.
A4WE10 irányszabályozó szeleprendelkezéseket tartalmaz a kézi felülírásra, amely lehetővé teszi a kézi működtetést az üzembe helyezés vagy hibaelhárítás során. A 4WE10-nél ennek a funkciónak a nyomáskorlátja 50 bar a tartálynyíláson. Nem biztonsági funkcióként vagy az irányszabályozó szelep rendszeres működtetésére tervezték, csak karbantartási segédeszközként.
4WE10 Elektromos előírások
Legtöbb4WE10 irányszabályozó szelepek24 V DC feszültséggel működik, bár a létesítmény szabványaitól függően megtalálja a 4WE10 változatot is 12 V, 48 V, 110 V AC és 220 V AC számára. A 4WE10 tekercs egy DIN EN 175301-803 szabvány szerinti elektromos csatlakozón keresztül csatlakozik, amely az ipari irányított szelepek ipari szabványává vált. Számos 4WE10 változat tartalmaz egy LED-jelzőt, amely akkor világít, amikor a tekercs feszültség alatt van, így gyors vizuális megerősítést biztosít multiméter használata nélkül.
A4WE10A tekercs kialakítása nedves tűs konstrukciót használ, ami azt jelenti, hogy közvetlenül érintkezik az irányszabályozó szelepen átfolyó hidraulikaolajjal. Ez az olajérintkező a 4WE10-ben számos hasznos dolgot végez. Lehűti a tekercset, megakadályozva a hőtúlterhelést az irányszabályozó szelepben. Csökkenti a mechanikai rezgéseket és zajokat, csendesen tartja a 4WE10 működését. És olyan kenést biztosít, amely meghosszabbítja az irányszabályozó szelep tekercs élettartamát. A hátránya az, hogy ha a 4WE10 tekercs meghibásodik, csere előtt le kell üríteni vagy le kell szigetelni a rendszer adott részét, bár a kivehető kialakítás miatt ez a folyamat viszonylag gyors az irányszabályozó szelep számára.
Folyadékkövetelmények a 4WE10 szelephez
A4WE10 irányszabályozó szelepásványi alapú hidraulikaolajat vár 37 mm²/s körüli viszkozitású 55°C-on. A 4WE10 széles tartományt tolerál 2,8 és 380 mm²/s között, de a szélsőséges működés befolyásolja az irányszabályozó szelep teljesítményét. A nagyon vékony olaj növeli a belső szivárgást a 4WE10-ben, míg a vastag olaj lelassítja a reakcióidőt és növeli a nyomásesést az irányszabályozó szelepen keresztül.
A szennyeződés ellenőrzése lényegesen fontos4WE10 szelepélet. Az irányszabályozó szelepekhez az ISO 4406 szerinti tisztaság 20/18/15 vagy jobb, 10-16 mikronos szűréssel. Lehet, hogy ez túlságosan precíznek hangzik, de a 4WE10-es orsó és a furat közötti hézag az irányszabályozó szelep kialakításától függően 5-25 mikron tartományban van. Az ebbe a mérettartományba tartozó részecskék csiszolópapírként viselkednek, és megviselik a 4WE10 precíziós felületeit, amelyek elzárják az egyes portokat a többitől.
A kemény részecskék karcolásokat hoznak létre, amelyek idővel növelik a szivárgást a készülékben4WE10 irányszabályozó szelep. A lágy szennyeződések és a víz elősegíthetik a korróziót vagy iszaplerakódásokat. Akárhogy is, a 4WE10 szelep teljesítménye romlik. Nagyon szennyezett rendszerekben előfordulhat, hogy a 4WE10 orsó nem tud simán mozogni, vagy lassan visszatér középhelyzetébe az irányszabályozó szelepben.
4WE10 nyomásesés és rendszerhatékonyság
A nyomásesés megértése segít hatékonyabb rendszerek tervezésében a4WE10 szelep. 60 liter/perc sebességnél az irányszabályozó szelepe körülbelül 3 bart esik le. 100 liter/perc sebességnél ez 8 bar-ra ugrik a 4WE10-en keresztül. A maximális 120 liter/perc sebességnél 12 bart veszít az irányszabályozó szelepen keresztül.
Minden egyes bar nyomásesés egy adott áramlási sebesség mellett a hővé alakított teljesítményt jelenti4WE10. A képlet egyszerű: a teljesítményveszteség egyenlő az áramlási sebesség és a nyomásesés szorzatával. 100 liter/perc sebességgel, 8 bar eséssel az irányszabályozó szelepen keresztül, ez körülbelül 1,3 kilowatt hőt jelent. A rendszernek el kell vezetnie a 4WE10 által termelt hőt, akár hűtőn keresztül, akár magasabb olajhőmérséklet elfogadásával.
Azoknál a rendszereknél, ahol a hatékonyság számít, az áramlási sebesség 80 liter/perc alatt marad4WE10 irányszabályozó szelepjobb egyensúlyt biztosít a szelep mérete és a hőtermelés között. Ha nagyobb áramlásra van szüksége, mint amennyit a 4WE10 hatékonyan képes kezelni, fontolja meg a következő méret növelését vagy több irányított vezérlőszelep párhuzamos használatát.
4WE10 Kapcsolási idő és válasz
A4WE10 szelepjellemzően 70-120 ezredmásodperc alatt kapcsol át, ami a legtöbb ipari alkalmazáshoz elég gyors, de nem azonnal. Az irányszabályozó szelep belső csillapító funkciói kiegyenlítik az átmenetet, megakadályozva a hidraulikus ütést, amely károsíthatja az alkatrészeket vagy zajt kelthet. A 4WE10 orsóba kialakított kis nyílásokat és kamrákat talál, amelyek mérik az olajáramlást a kapcsolási esemény során.
Néhány4WE10 irányszabályozó szelepA modellek külső állítócsavarokkal rendelkeznek, amelyek lehetővé teszik a kapcsolási sebesség beállítását. Ez akkor válik hasznossá, ha több 4WE10 egység közös vonalakon osztozik, lehetővé téve a kapcsolási idők fokozatba állítását, hogy elkerülje a nyomástranzienseket az irányszabályozó szeleprendszerben.
A 4WE10 irányított vezérlőszelep általános alkalmazásai
Meg fogod találni4WE10 szelepekipari környezetben. A szerszámgép-alkalmazások a 4WE10 irányszabályozó szelepet használják a munkavégzéshez, ahol a hengernek erőteljesen ki kell nyúlnia és meg kell tartania a pozícióját vágás közben. A fröccsöntő gépek a 4WE10-et használják a műanyag áramlást szabályozó szelepcsapok szabályozására. Az automatizált összeszerelő sorok ezeket az irányított szabályozó szelepeket használják a pick-and-place robotokban a diszkrét pozicionáláshoz.
A4WE10kitűnik a diszkrét vezérlésben – mozduljon A pozícióba, álljon meg, lépjen B pozícióba, álljon meg. Ez az irányszabályozó szelep nem kezeli jól az arányos szabályozást, mert vagy nyitva van, vagy zárva, és nincs közöttük semmi. Ha változtatható fordulatszám-szabályozásra vagy precíz áramlásszabályozásra van szüksége a 4WE10-en túl, akkor ehelyett a 4WRPE sorozat arányos irányszabályozó szelepét használja.
A 4WE10 szelep karbantartása
A4WE10A kivehető tekercs kialakítás leegyszerűsíti ennek az irányszabályozó szelepnek a karbantartását. Ha egy tekercs meghibásodik a 4WE10-en, a hidraulikarendszer kinyitása nélkül cserélheti ki. Húzza ki az elektromos csatlakozót, csavarja le a rögzítőanyát, húzza ki a régi tekercset, és szerelje fel az újat az irányszabályozó szelepére. A 4WE10 tekercs foroghat a telepítés során, így az elektromos csatlakozót bárhol elhelyezheti, ahol a legkényelmesebb.
Belső orsó kopás a4WE10 irányszabályozó szelepvégül fokozott szivárgást és lassú reakciót okoz. Észreveheti, hogy egy henger lassan sodródik, amikor pozíciót kell tartania, vagy a kapcsolási idő megnő a 4WE10-en. Ezen a ponton vagy az irányszabályozó szelep új tömítésekkel és esetleg egy új orsóval történő átépítésén, vagy a 4WE10 teljes cseréjén gondolkodik. A gazdaságos számítás az Ön munkaerőköltségétől függ a szelep árától.
Szennyezéssel kapcsolatos beragadt a4WE10szakaszos működésként vagy a váltás teljes meghibásodásaként jelenik meg. Néha helyreállíthatja az irányított szabályozó szelep funkcióját a rendszer átöblítésével és a szűrők cseréjével, de ha a 4WE10 orsón vagy furaton kopás keletkezett, cserealkatrészekre van szüksége az irányszabályozó szelephez.
A 4WE10 irányított vezérlőszelep beszerzése
A Bosch Rexroth hozta létre a4WE10tervezésű, és az irányszabályozó szelepek legszélesebb választékát kínálja 53 különböző orsókonfigurációval. 4WE10-es szelepeik referencia-szabványként szolgálnak az irányszabályozó szelepekhez. A Hydac, a Parker, az Eaton Vickers és az Argo Hytos mind kompatibilis 4WE10 verziókat gyártanak, amelyek ugyanarra az interfészre vannak felszerelve. A kínai gyártók, mint például a CML és a Huade költség-versenyképes 4WE10 alternatívákat gyártanak, amelyek megtartják az irányszabályozó szelepek szerelési szabványát.
Árképzés a4WE10 irányszabályozó szelepegységenként körülbelül 18 és 38 dollár között mozog a mennyiségtől, a specifikációktól és a szállítótól függően. A 4WE10 egységek minimális rendelési mennyisége egyedi darabtól 50 vagy több darabig terjed, a nagyobb rendelések alacsonyabb egységárakat eredményeznek. A szabványos 4WE10 konfigurációk átfutási ideje általában 10-15 nap.
A szabványosítás azt jelenti, hogy forrást szerezhet4WE10 irányszabályozó szelepektöbb szállítótól, és fenntartja a felcserélhetőséget. Kritikus alkalmazásokhoz készletezhet két különböző gyártó 4WE10 szelepét, hogy soha ne függjön egyetlen ellátási lánctól az irányított szabályozószelepek esetében.
A 4WE10 korlátai és mikor érdemes alternatívákat fontolóra venni
A4WE10 irányszabályozó szelepjól kezeli tervezett szerepét, de egyértelmű korlátai vannak. A 4WE10 vezérlésének bináris jellege azt jelenti, hogy ez az irányszabályozó szelep nem alkalmas változó fordulatszámú vagy lágyindítást igénylő alkalmazásokhoz. A nagy áramlásnál tapasztalható nyomásesések miatt a 4WE10 nem hatékony a folyamatos nagy áramlású műveleteknél. A 4WE10 orsó kialakításában rejlő belső szivárgás azt jelenti, hogy ez az irányított szabályozószelep nem tartja meg a nyomást a végtelenségig zárt központú konfigurációkban.
Ha arányos szabályozásra van szüksége azon túl, amit a4WE10ajánlatokat, nézze meg az integrált elektronikával és arányos mágnesszelepekkel ellátott irányszabályozó szelepeket. Ha nagyon csekély szivárgásra van szüksége, fontolja meg a 4WE10 helyett a poppet típusú szelepeket. Ha lényegesen 120 liter/perc feletti áramlással dolgozik, a következő méret (NG16 vagy NG25) sokkal értelmesebb, mint a 4WE10 irányszabályozó szelep.
A4WE10A technológia kiforrott, ami azt jelenti, hogy nem fog drámai javulást tapasztalni az alapvető 4WE10 teljesítményében. A hidraulika innovációja az arányos és intelligens irányszabályozó szelepek felé mozdult el, integrált diagnosztikával. A 4WE10 továbbra is releváns azokban az alkalmazásokban, ahol képességei megfelelnek a követelményeknek, és ahol a bevált, szabványos irányított szelep-technológia felülmúlja az újabb megközelítések előnyeit.
A megfelelő 4WE10 konfiguráció kiválasztása
Kiválasztva a4WE10 irányszabályozó szelepmegköveteli, hogy a rendszer paramétereit a szelep képességeihez igazítsa. Számítsa ki a szükséges áramlási sebességet, és ügyeljen arra, hogy az 80-100 liter/perc alatt maradjon a 4WE10 hatékonysága érdekében. Győződjön meg arról, hogy nyomása a 315-350 bar határértéken belül marad, megfelelő biztonsági ráhagyással az irányszabályozó szelephez. Válassza ki azt a 4WE10 orsótípust, amely biztosítja az alkalmazás által igényelt központosítási viselkedést.
Vegye figyelembe a telepítés helyén rendelkezésre álló áramellátást, és határozza meg a megfelelőt4WE10tekercsfeszültség az irányszabályozó szelephez. Gondolja át a karbantartási hozzáférést – el tudja érni valaki a 4WE10 elektromos csatlakozóját és tekercsét, ha szervizre van szüksége? Tervezze meg a visszatérő vezeték vízvezetékét, hogy elkerülje az irányszabályozó szelep ellennyomással kapcsolatos problémákat.
A4WE10A megbízhatóság az egyszerű mechanikai kialakításnak és az ezen irányszabályozó szelep mögötti kiforrott gyártási folyamatoknak köszönhető. Ha megfelelően alkalmazzák a működési keretén belül, és a hidraulikus rendszer alapvető gyakorlatának megfelelően karbantartják, a 4WE10 évekig kitartóan működik. Ez a megbízhatóság, a globális elérhetőséggel és a versenyképes árakkal párosulva megmagyarázza, hogy a 4WE10 irányszabályozó szelep miért továbbra is az ipari hidraulikus vezérlés standard választása, annak ellenére, hogy a még gyártásban lévő régebbi szeleptechnológiák egyike.
Azoknál a rendszereknél, amelyeknek valóban csak diszkrét helyzetszabályozásra van szükségük mérsékelt áramlási sebesség mellett, a4WE10 irányszabályozó szeleppraktikus, jól érthető megoldást jelent. Nem fogja megadni az újabb technológiák kifinomultságát, de a 4WE10 minden nap megjelenik a munkában, és dráma nélkül végzi a munkáját.
