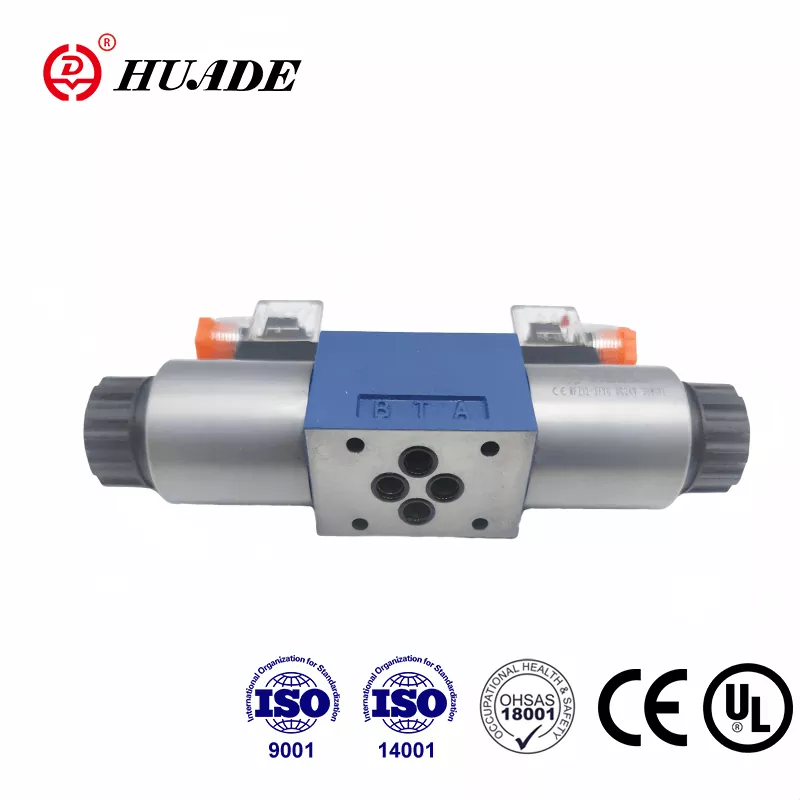

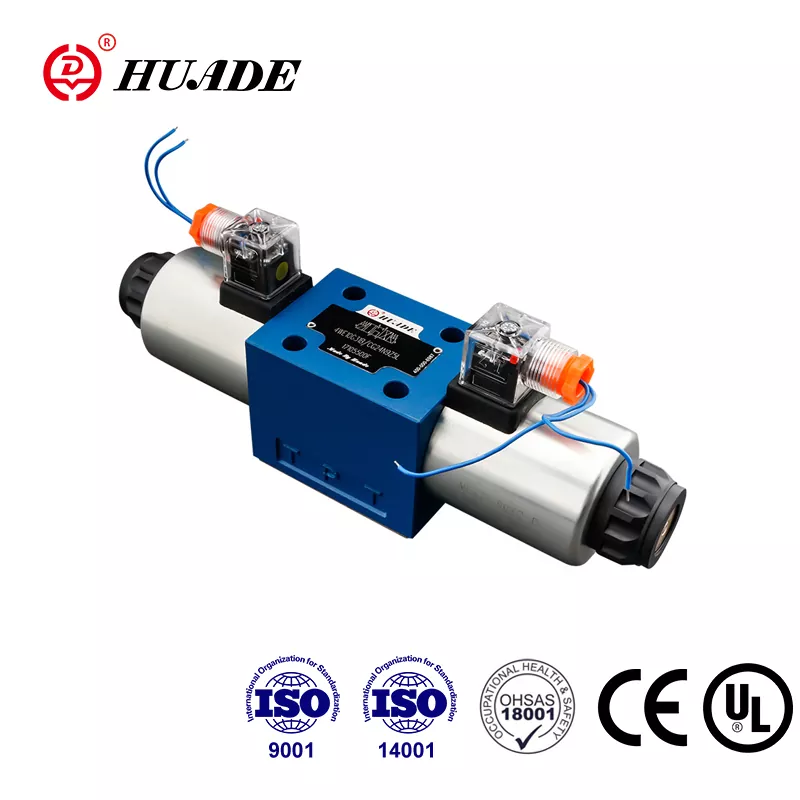

Irányvezérlő szelep 4WE 10 E Rexrothhoz

A kínai és német kormány 1979-ben létrejött stratégiai partnersége révén a Huade Hydraulic a kínai hidraulikus ipar vezető gyártójává vált. A 4WE 10 E típusú Huade® irányított orsószelep teljesen helyettesítheti a Rexroth® azonos modelljét. A Huade nagy hangsúlyt fektet a minőségre a világ minden tájáról importált több mint 750 darab fejlett gyártóberendezéssel. A 4WE 10 mágnesszelep-sorozat megfelelt az UL tanúsítványoknak. Fejlettebb a technológiája és tartósabb, mint a hasonló termékek ebben a vonalban. A gyár megfelelt az ISO9001, ISO14001 és OH SAS18001 szabványoknak. A Huade® hidraulikus irányszelepek a megbízható teljesítményük miatt számos nemzeti műszaki és védelmi berendezés átalakítási projektben vesznek részt.

A Rexroth 4WE 10 E irányított szabályozó szelep termékparaméter

Termékjellemző Irányvezérlő szelep 4WE 10 E Rexrothhoz

Jellemzők:

▶ Közvetlen mágneses működtetésű irányított orsószelep alapkivitelben

▶ Nedves tűs DC vagy AC mágnesszelepek eltávolítható tekercsekkel

▶ Hosszú élettartam

▶ Tökéletes körvonal

▶ Opcionális kézi átkapcsolás

▶ A tekercsek a nyomásálló kamra kinyitása nélkül cserélhetők

▶ Választható központi vagy egyedi elektromos csatlakozás

▶ Portolási minta Din 24 340 form A, ISO 4401 és CETOP - RP 121H szabványokhoz

Funkciók, a Rexroth 4WE 10 E irányított vezérlőszelep része

A 4WE 10 irányított szelepek alapvetően a házat (1), egy vagy két mágnesszelepet (2), a vezérlőorsót (3) és egy vagy két visszatérő rugót (4) tartalmazzák. Nyugalmi állapotban a vezérlőorsót (3) a visszatérő rugók (4) tartják középső vagy kiinduló helyzetében (kivéve az impulzusorsók esetében). A vezérlőorsót (3) nedves tűs mágnesszelepek (2) működtetik. A mágnesszelep (2) ereje a vezérlőorsóra (3) hat, és nyugalmi helyzetéből a kívánt véghelyzetbe mozgatja. Ez lehetővé teszi a szabad áramlást P-ből A-ba és B-ből T-be vagy P-ből B-be és A-ból T-be.

Áramtalanításkor a mágnesszelep (2) a vezérlőorsót (3) a visszatérő rugó (4) visszaállítja kiinduló helyzetébe.

Az opcionális kézi átkapcsolás (5) lehetővé teszi a vezérlőorsó (3) mozgatását anélkül, hogy a mágnesszelepek feszültség alá kerülnének.

A WE 10 30B sorozat szerkezeti diagramja

Megjegyzés a 4WE 10 irányított vezérlőszelepről

1. A folyadékot szűrni kell. A szűrő minimális finomsága 20 ㎛.

2. A tartálynak tömítettnek kell lennie, és légszűrőt kell felszerelni a levegőbemenetre.

3. Altábla nélküli termékek a gyár elhagyásakor.

4. A szeleprögzítő csavarokat a mintakönyv szerint kell kiválasztani és használni.

5. A szelephez kapcsolódó felület érdessége 0,8 legyen.

6. Az illesztődarab felületi kiképzése 0,01/100 mm legyen.
