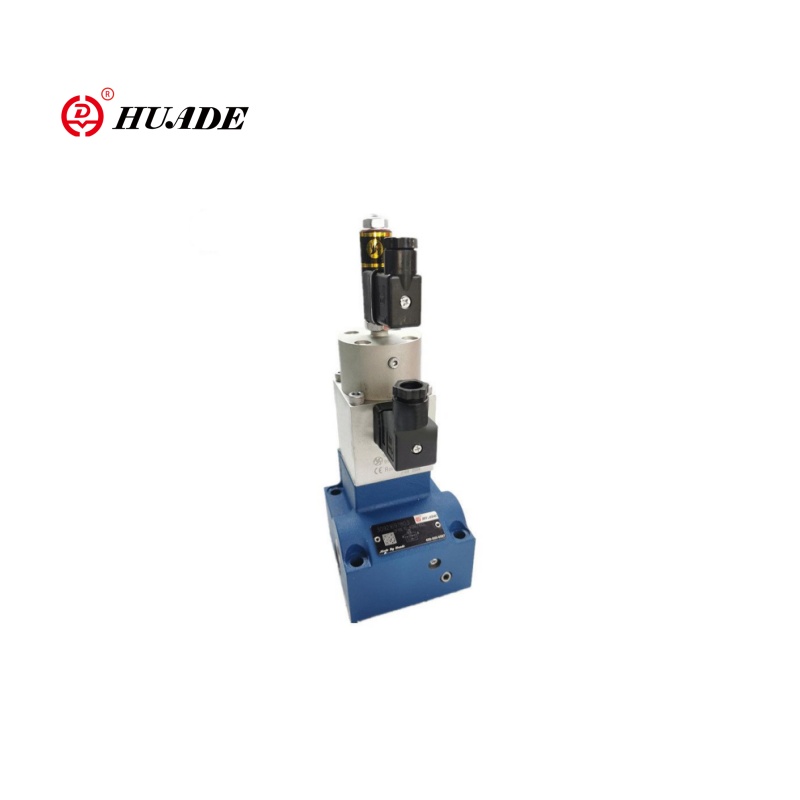

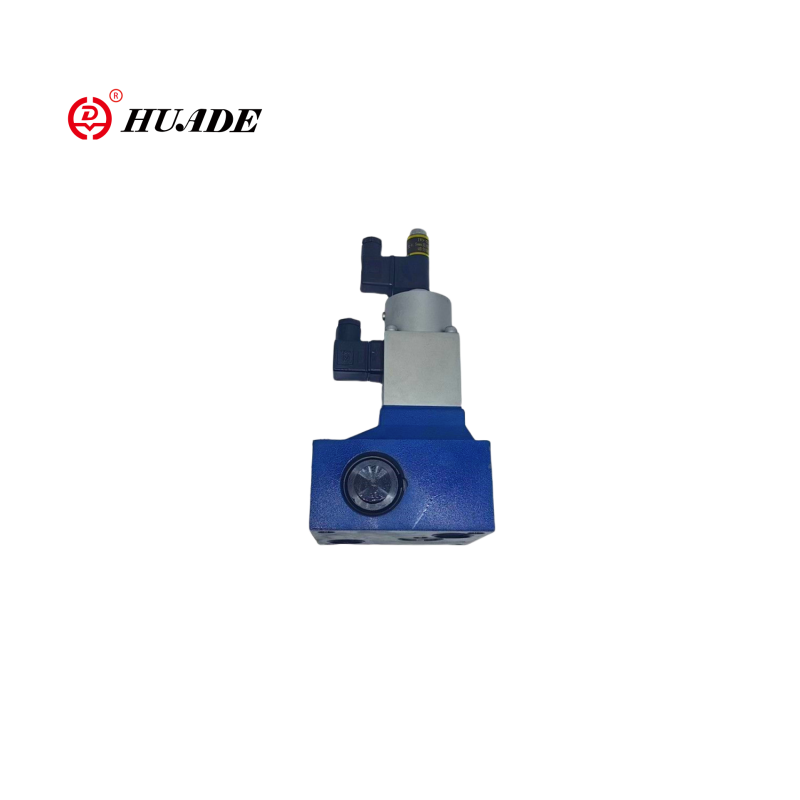

Arányos áramlási szabályozó szelep 2FRE16

A 2FRE16 kétirányú arányos áramlás-szabályozó szelep egy nagy teljesítményű arányos áramlás-szabályozó szelep, amely alkalmas olyan alkalmazásokra, ahol a hidraulikus működtetők (hengerek vagy motorok) sebességét pontosan beállítani kell. A 2FRE10 arányos szelephez képest a 2FRE16 szelep nagyobb átmérőjű, lehetővé téve a magasabb áramlási tartományt. És a 2FRE16 arányos szelep alkalmas a magasabb teljesítményű hidraulikus rendszerekhez.

A 2FRE16 arányos áramlási szabályozó szelep termék paramétere

Hidraulikus
Működési nyomás (MPA)	31.5
Minimális nyomáskülönbség (MPA)	10. méret	16. méret
	0,3 ~ 0,8	0,6 ~ 1
Nyomásfolyadék	Ásványolaj (NBR tömítéshez), foszfát -észter (FPM -tömítéshez)
Viszkozitási tartomány (mm2/S)	2,8–380
Nyomásfolyadék -hőmérsékleti tartomány (	-20 -+70
Hiszterézis (%)	＜ ± 1qmax
Megismételhetőség (%)	＜ 1 QMAX
Minta eloszlás (%)	＜ ± 2
Telepítés	választható
Súly (kg)	6	8.3
Elektromos
Feszültségtípus	DC 24V
A mágnesszelep tekercsrezisztenciája (ω)	Hideg érték 20 ℃ 10 -nél, maximális meleg érték 13,9
Max. Teljesítmény (VA)	50
Induktivitás (MH)	6–8
Oszcillátor frekvencia (khz)	2.5
VT-5010S30 IP65 szigetelési igény	IP65

Jellemzők:Termékjellemző és az arányos áramlási szabályozó szelep 2FRE16 alkalmazása

▶ Szelep nyomáskompenzátorral az áramlás nyomáskompenzált vezérléséhez

▶ Működés arányos mágnesszelepen keresztül

▶ A vezérlőnyílás elektromos helyzetének visszajelzéseivel

▶ A helyzet-átalakító tekercs tengelyirányban mozgatható, így a kontroll nyílás nulla pont beállítását megkönnyítve, anélkül, hogy megérintenie az elektronikát (elektromos-hidraulikus)

▶ A szelep és az elektromos erősítő minimális variációja VT 5004 (külön sorrend)

Alkalmazás:

A 2FRE16 arányos áramlási szabályozó szelepet széles körben használják nehéz ipari hidraulikus rendszerekben, mérnöki gépekben és mobil hidraulikában, kohászatban és bányászati ​​berendezésekben.

Tipikus rendszerpéldák ： kotró vödörvezérlő áramkör

PLC → arányos erősítő → 2FRE16 → Hidraulikus hengerek

                    ↑

 Nyomásérzékelő (zárt hurok -visszajelzés)

A bemeneti elektromos jel beállításával a vödör mozgása simán felgyorsítható/lassítható a hidraulikus sokk elkerülése érdekében.

A 2FRE16.

A 2FRE típusú. Az arányos áramlás-szabályozó szelepek kétirányú funkcióval rendelkeznek. Az alkalmazott elektromos parancsérték alapján szabályozhatják a nyomás és nagymértékben kompenzált hőmérsékletet.

Alapvetően a ház (1), arányos mágnesszelep állnak, induktív helyzet -transzducerrel (2), nyílás mérésével (3), nyomáskompenzátor (4), stroke -korlátozó (5), valamint egy opcionális ellenőrző szelep (6).

Az áramlás beállítását meghatározzuk (0 bisz 100 %) a parancsérték potenciométernél. Az alkalmazott parancs értéke az erősítőn keresztül, valamint az arányos mágnesszelepen, a mérési nyílás beállítását okozza (3). A (3) mérési nyílás helyzetét a helyzet -átalakítóval kapjuk meg. A parancsértéktől való bármilyen eltérést a helyzet -visszacsatolás vezérlése kompenzálja.

A nyomáskompenzátor (4) a nyomásesést a (3) mérőnyílásnál állandó értéken tartja. Az áramlás tehát a nyomás kompenzálódik.

A kis hőmérsékleti sodródást a mérő nyílás megtervezése miatt érik el. 0 % -os parancsértéknél a mérési nyílás zárva van.

A hatalom elvesztése vagy a kábelszünet esetén a helyzet -átalakító a mérési nyílás bezáródik. A 0 % -os parancsértékről az ugrásmentes indítás lehetséges. Az elektromos erősítőn belüli két rámpán keresztül késleltetheti a mérő nyílás nyitását és bezárását.

A (6) ellenőrző szelepen keresztül a szabad áramlás B -től A -ig.

Struktúrája Arányos áramlási szabályozó szelep 2FRE16

A 2FRE16 arányos áramlási szabályozó szelep szimbólumai
