Gondolkozott már azon azon, hogy milyen hatalmas építőipari berendezések, például kotrógépek és buldózerek kapják meg hihetetlen energiájukat? A titok egy izgalmas eszközben rejlik, amelyet hidraulikus tengelyirányú dugattyúmotornak hívnak. Ne aggódjon, ha ez bonyolultnak hangzik - az útmutató végére pontosan meg fogod érteni, hogyan működnek ezek a csodálatos gépek!
Mi az a hidraulikus tengelyirányú dugattyúmotor?
Gondoljon egy hidraulikus tengelyirányú dugattyúmotorra, mint fordító. Ez a nyomás alatt álló olajból (hidraulikus energiából) veszi az energiát, és átalakítja azt fonó mozgássá (mechanikai energiává), amely nehéz dolgokat mozgathat.
Egyszerű analógia:Képzelje el, hogy megnyomja a vízballont - a létrehozott nyomás hasonló a hidraulikus nyomáshoz. Képzelje el, hogy ez a nyomás forgathat egy kereket, hogy megemelje a nehéz tárgyakat. Alapvetően ez az, amit egy hidraulikus tengelyirányú dugattyúmotor csinál, de sokkal hatékonyabban és erőteljesebben.
Miért olyan fontosak ezek a motorok?
Ezek a motorok olyanok, mint a nehéz gépek izmainak. Használják a következőkben:
A varázslat a gép mögött: Hogyan működik
Az egyszerű verzió
Itt van az alapötlet négy egyszerű lépésben:
- Nagynyomású olaj belépA motor speciális portokon keresztül
- A dugattyúkat toljaEzzel a nyomás alatt álló olajjal
- A lineáris mozgás forgássá válikegy okos döntött lemezrendszeren keresztül
- A forgó tengelyenergiát biztosít a nehéz berendezések mozgatásához
A részletes folyamat
Mélyebben merüljünk bele, ami történik a belsejében:
1. lépés: Nyomás bemenete
A nagynyomású hidraulikus folyadék (általában speciális olaj) egy szeleplemeznek nevezett alkatrészen keresztül áramlik a motorba. Ennek a tányérnak vese alakú nyílásai vannak, amelyek pontosan ellenőrzik, mikor és hol megy a folyadék.
2. lépés: Dugattyú teljesítménye
A motor belsejében számos dugattyú (általában 5, 7 vagy 9) körkörös mintázatban van elrendezve valami hengerblokknak. Amikor a nyomás alatt álló folyadék eléri ezeket a dugattyúkat, óriási erővel kifelé tolja őket.
3. lépés: A konverziós trükk
Itt történik a varázslat! A dugattyúk nem csak egyenesen mozognak - mindkettőhöz kapcsolódnak:
- Egy döntött lemez (swashplate néven), vagy
- Egy hajlított tengelyrendszer (úgynevezett hajlított tengely kialakítás)
Ahogy a dugattyúk be- és kifelé mozognak, ez a megdöntött kapcsolat arra készteti a teljes hengerblokkot, mint a kerékpár pedálozása, a láb mozgását a kerék forgásaká alakítja.
4. lépés: Teljesítményszállítás
A forgó hengerblokk egy kimeneti tengelyhez van csatlakoztatva, amely forog, és energiát szolgáltat a mozgatáshoz - a kotrógéppel, a rakodó kerekei vagy a daru karjai.
Kulcsfontosságú részek és mit csinálnak
Bontjuk le a fő alkatrészeket:
Alapvető elemek
| Rész | Mit csinál | Miért számít |
|---|---|---|
| Hengerblokk | A dugattyúkat és forgatják | Mint a motor blokkja egy autóban |
| Dugattyú | Konvertálja a nyomást mozgásba | A motor "izmainak" |
| Vékonylemez/hajlított tengely | A lineáris mozgást forgatásra változtatja | A "Átmeneti" rendszer |
| Szeleplemez | Szabályozza a folyadékáramlás időzítését | Mint az olajáramlási lámpák |
| Hajtótengely | Hatalmat szállít a terheléshez | A végső teljesítmény |
| Dugattyúcipő | Csökkentse a súrlódást | Tartsa mindent simán futni |
| Pecsétek és csapágyak | Megakadályozzák a szivárgásokat és támogassák a forgást | Fenntartja a hatékonyságot és a tartósságot |
Hogyan működnek ezek a részek együtt
A szeleplemez az olajat a dugattyúkra irányítja a pontos időzítésnél. A nyomás alatt álló dugattyúk a döntött lemezhez nyomják, és arra kényszerítik a hengerblokkot. A pecsétek és a csapágyak biztosítják a sima működést energiavesztés nélkül.
Két fő tervezési típus
Két népszerű módja van ezeknek a motoroknak a felépítésére:
Vékonylemez -tervezés
Hogyan működik:A dugattyúk a fő tengelyével párhuzamosan állnak, és csúsznak a lejtős lemezhez
A legjobb:Pontos vezérlő alkalmazások, kompakt terek
Gondolj rá, mint:Kerékpárkerék, ahol a küllők (dugattyúk) a döntött felületre nyomják
Használt:Fröccsöntő gépek, gyári automatizálás

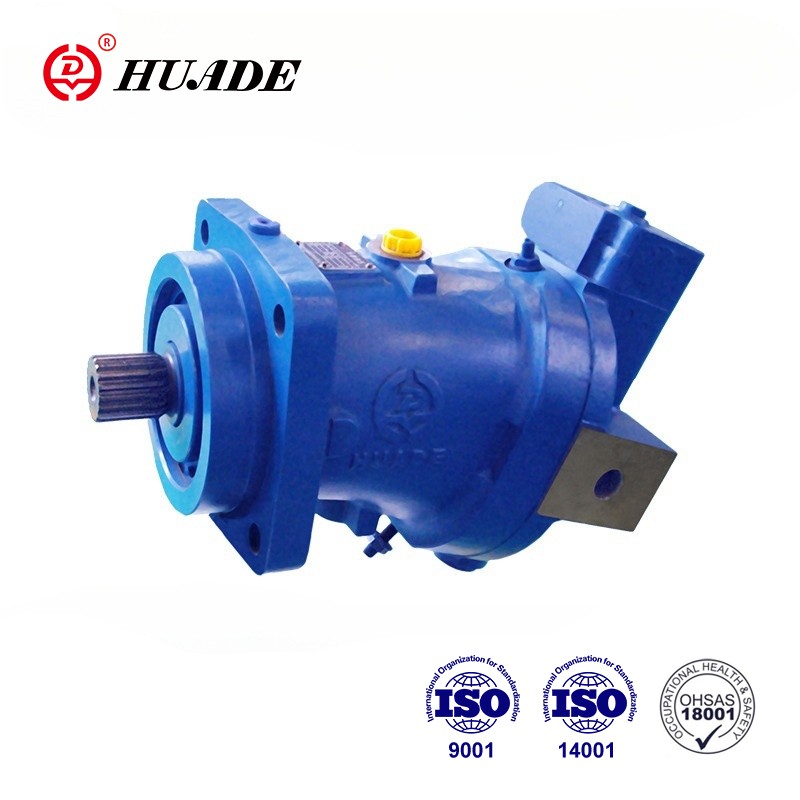

Hajlított tengely kialakítása
Hogyan működik:Az egész dugattyú szerelvény szögben van a kimeneti tengelyhez képest
A legjobb:Nagy teljesítményű alkalmazások, amelyek sok nyomatékot igényelnek
Gondolj rá, mint:Egy hajlított könyökízület, amely átalakítja a mozgást
Használt:Bányászati berendezések, építőipari gépek
Gyors összehasonlítás
| Jellemző | Vékonylemez | Hajlított tengely |
|---|---|---|
| Méret | Kompaktabb | Nagyobb |
| Költség | Olcsóbb | Drágább |
| Nyomaték | Jó | Kiváló |
| Sebesség | Kiváló | Jó |
| A legjobb felhasználás | Pontossági munka | Nehéz emelés |
Teljesítmény: Mi teszi ezeket a motorokat különlegessé
Miért olyan hatalmasok
A hidraulikus tengelyirányú dugattyúmotorok olyanok, mint a motoros világ sportolói. Itt van az, ami különlegessé teszi őket:
- Nagy hatékonyság:A hidraulikus energia 85-95% -át hasznos mechanikai munkává alakítják. Ez olyan, mintha 95 cent értéket kapna minden elköltött dollárért!
- Hihetetlen nyomaték:Masszív csavaró erőt generálhatnak, még alacsony sebességgel is. Képzelje el, hogy képes lassan, de erőteljesen elfordítani egy óriási csavart.
- Pontos vezérlés:Nagyon pontosan beállíthatja a sebességet és az energiát, mint például egy tompító kapcsolóval a hihetetlen erő érdekében.
- Tartósság:Megfelelő gondossággal 8000-12 000 órát tudnak dolgozni-ez olyan, mintha egy éven át stop-na futtatni!
A számít a számok
- Hatékonyság:85-95% (sokkal jobb, mint a többi motortípus)
- Nyomás:Képes kezelni a 350-450 bárot (ez körülbelül 5000-6 500 font / négyzet hüvelyk!)
- Sebességtartomány:100-3000 fordulat / perc
- Élettartam:8000-12 000 működési óra
Valós alkalmazások
Építőhelyek
Amikor látja, hogy egy kotrógép ásni vagy buldózer tolja a Földet, a hidraulikus tengelyirányú dugattyúmotorok nehéz emelést végeznek. Ezek biztosítják a vödör, a pályák és más mozgó alkatrészek működtetéséhez szükséges pontos vezérlést.
Gyárak
A gyártóüzemekben ezek a motorok olyan fröccsöntőgépeket működtetnek, amelyek műanyag alkatrészeket gyártanak, nehéz préseket működtetnek, és erőfeszítő vonali berendezéseket működtetnek.
Bányák
Az óriási bányászati teherautók és fúrókészülékek ezekre a motorokra támaszkodnak a bányászati műveletek szélsőséges körülményei és hatalmas terheléseinek kezelésére.
Gazdaságok
A modern traktorok és a betakarítók ezeket a motorokat használják az energiatermelésekhez, a kerekek hajtásához és a hidraulikus rendszerek működtetéséhez, amelyek hatékonyabbá teszik a gazdálkodást.
Általános problémák és hogyan javíthatják meg őket
Még a legjobb gépeknek is lehetnek problémái. Itt vannak a leggyakoribb problémák és azok megoldásai:
| Probléma | Tünetek | Gyakori okok | Gyors javítások |
|---|---|---|---|
| Gyenge forgás | Lassú/gyenge fordulás | Alacsony nyomás, elégtelen áramlás, belső szivárgás | Ellenőrizze a szivattyú nyomását, ellenőrizze az áramlási sebességeket, ellenőrizze a tömítéseket |
| Olajszivárgás | Látható olaj pocsolya | Kopott tömítések, laza szerelvények, repedt ház | Cserélje ki a tömítéseket, húzza meg a csatlakozásokat, ellenőrizze a házat |
| Ráncos mozgás | Alacsony sebességgel dadogni | Piszkos olaj, kopott alkatrészek, levegő a rendszerben | Változtassa meg a szűrőket, a légtelenítő levegőt, ellenőrzi az alkatrészeket |
| Zaj/rezgés | Szokatlan hangok, remegés | Laza rögzítés, kopott alkatrészek, nyomás tüskék | Húzza meg a csavarokat, ellenőrizze az igazítást, állítsa be a nyomást |
A karbantartás egyszerűvé teszi
A rendszeres karbantartás megakadályozza a költséges bontást:
A hidraulikus motorok jövője
A technológiai fejlesztések magukban foglalják az intelligens megfigyelő érzékelőket, a hosszabb élettartamú fejlett anyagokat, a csendesebb környezeti hatással, valamint a számítógépes vezérlésű precíziós beállítások.
Gyakran feltett kérdéseket
V: A hidraulikus motorok kiemelkednek a magas torkú, alacsony sebességű alkalmazásokban, és jobban kezelhetik a túlterheléseket. Az elektromos motorok jobbak a nagysebességű, állandó terheléshez, és összességében energiahatékonyabbak.
V: Igen! Számos hidraulikus tengelyirányú dugattyúmotor megfordíthatja működését, hogy szivattyúká váljon. Ez hasznos olyan rendszerekben, amelyeknek mind a hidraulikus energia előállításához és felhasználásához szükségesek.
V: Válassza a Swashplate lehetőséget a kompakt telepítésekhez és a pontos vezérléshez. Válasszon a hajlított tengelyt a maximális nyomatékot és tartósságot igénylő nagy teljesítményű alkalmazásokhoz.
V: Ezeknek a motoroknak nagyon szoros toleranciája van (a rések kisebbek, mint egy emberi haj). A piszkos olajok olyan kopást okoznak, amely csökkenti a hatékonyságot és drasztikusan lerövidíti a motoros életet.
V: Az árak 1000 dollártól a kis egységeknél 50 000 dollárig terjednek a nagy, nagy teljesítményű motoroknál. A beruházás hatékonyságuk és hosszú életük révén megtérül.
Következtetés: Power in Motion
A hidraulikus tengelyirányú dugattyúmotorok figyelemre méltó gépek, amelyek a folyadéknyomás egyszerű koncepcióját hihetetlen mechanikus teljesítménygé alakítják. Függetlenül attól, hogy építőipari berendezéseket üzemeltet, gyári gépeket üzemeltet, vagy karbantartja a mezőgazdasági berendezéseket, ezeknek a motoroknak a megértése segít hatékonyabban használni őket, és hosszabb ideig tartja őket.
Legközelebb, amikor egy hatalmas kotrógépet könnyedén felemeli rengeteg földet vagy egy gyári gépet, amely pontosan alakítja a fém alkatrészeket, megismerheti az erő mögött álló titkot - a hidraulikus tengelyirányú dugattyúmotorot, amely magában foglalja a varázslatát.
Ne feledje, mint bármelyik hatékony eszköz, ezek a motorok a legjobban teljesítik, ha megfelelően karbantartják és a tervezési határokon belül működnek. A megfelelő ellátással évekig tartó megbízható, hatékony szolgáltatást nyújtanak, bizonyítva, hogy a legjobb technológia a ragyogóan egyszerű mérnöki alapelvek eredménye, amelyeket pontossággal és gondozással alkalmaznak.
Szeretne többet megtudni a hidraulikus rendszerekről?Nézze meg a kapcsolódó útmutatóinkat a hidraulikus szivattyúkról, a rendszertervezésről és a karbantartási bevált gyakorlatokról. A teljes hidraulikus rendszer megértése segít a lehető legtöbbet hozni ezekből a hihetetlen gépekből.
