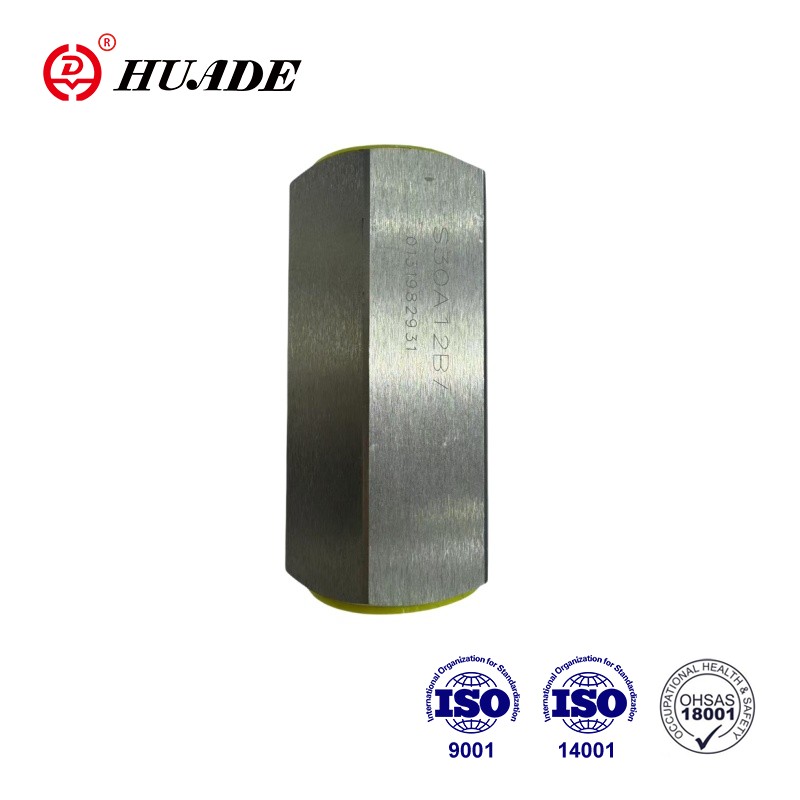

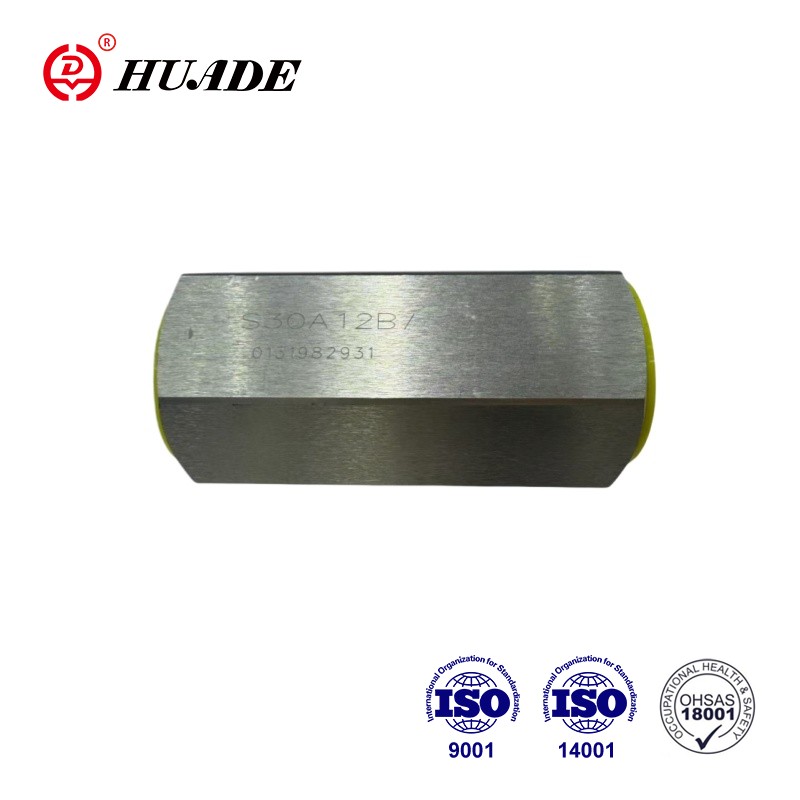

Az S típusú horganyzott visszacsapó szelep menetes csatlakozású szerkezet. Az S típusú visszacsapó szelep 7 méretű 6-ostól 30-as méretig rendelkezik. Feladata, hogy lehetőleg egy irányú áramlási szivárgást mentesen zárjon, az ellenkező irányba pedig szabad áramlást biztosítson. Ez a horganyzott S30A12B visszacsapó szelep a hadiiparban használható. hadiiparban használható.
|
Nyomásos folyadék |
ásványi olajok vagy foszfát-észterek |
|
Nyomás folyadék hőmérséklet tartomány (℃) |
-30+80 |
|
Viszkozitási tartomány (mm2/s) |
2,8-500 |
|
Max. üzemi nyomás (Mpa) |
31.5 |
|
Repedési nyomás (Mpa) |
Lásd a karakterisztikus görbéket |
|
Maximális áramlás (l/perc) |
akár 450L/perc |
Jellemzők:
▶ Menetes csatlakozáshoz (becsavarható menetes)
▶ Szivárgásmentes blokkolás egy irányban
▶ Különféle repedési nyomás, opcionális
Alkalmazás:
Ipari alkalmazásokhoz: Az S típusú visszacsapó szelepet főként a szivattyú kimeneténél használják ellennyomás- és bypass-szelepként.
A külsõ átmérõjén megvezetett ütõfej löketét mechanikus ütközõ korlátozza. A beépített nyomórugó támogatja a záró mozgást. Ezenkívül a nyomórugó zárt helyzetben tartja a szeleptányért még akkor is, ha nincs áramlás a szelepen keresztül.
Szimbólum
Szerkezeti diagram
Csomagja S típusú horganyzott visszacsapó szelep
