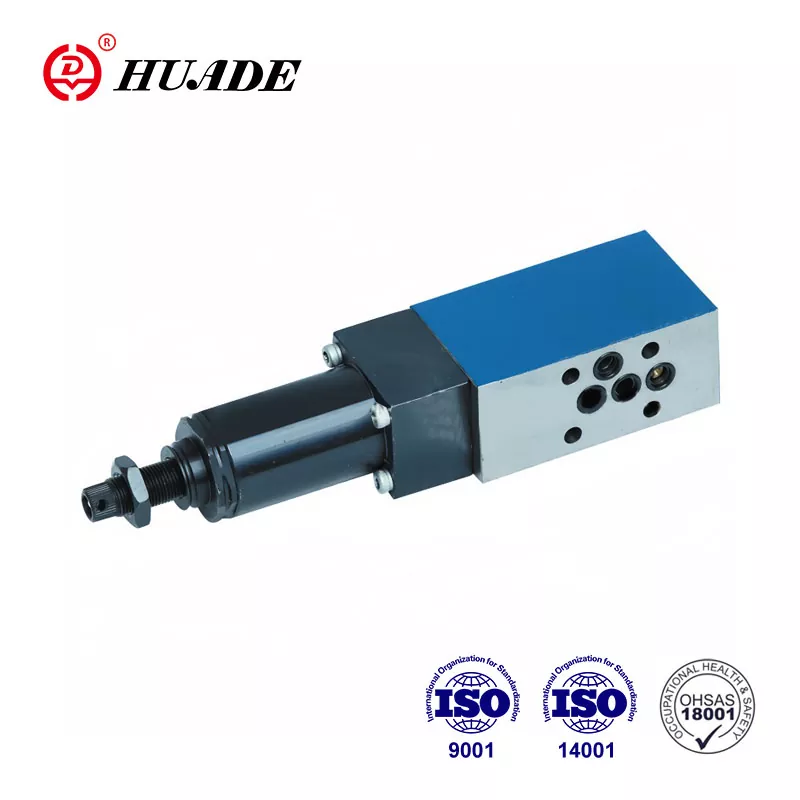

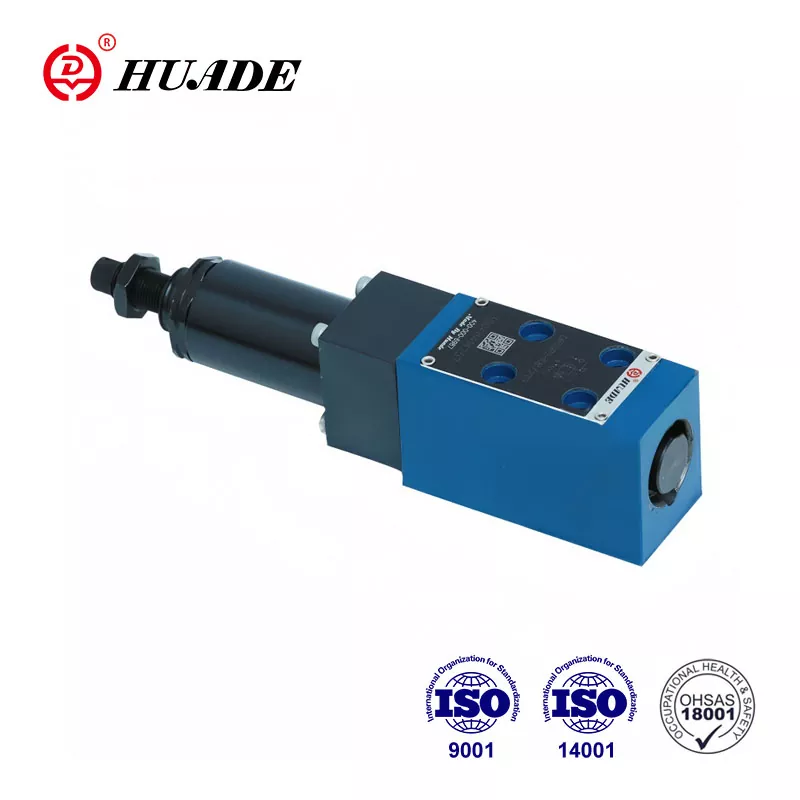

A DR 5 DP nyomáscsökkentő szelep a hidraulikus rendszer nyomásának szabályozására szolgál. A Rexroth technológia bevezetésének köszönhetően a Huade® DR 5 DP sorozatú nyomáscsökkentő szelepek helyettesíthetik az azonos típusú Rexroth-ot. A Huade Hydraulic szigorú tesztelési rendszerrel biztosítja termékei magas minőségét. A nyomásszabályozó szelepek sorozatát széles körben használják a tengeri hidraulikus rendszerben.
|
Max. üzemi nyomás (P port) (MPa) |
31,5-ig |
|
Max. másodlagos nyomás (A port) (MPa) |
21.0-ig;visszacsapó szelep nélkül 31.5-ig |
|
Max. ellennyomás (T(Y) portok) (MPa) |
6.0-ig |
|
Max. áramlás (L/perc) |
15-ig |
|
Nyomófolyadék Ásványi olaj |
Ásványi olaj (NBR-tömítéshez) vagy foszfát-észter (FPM-tömítéshez) |
|
Viszkozitási tartomány (mm ²/s) |
10-800 |
|
Folyadéknyomás-hőmérséklet tartomány (℃) |
-30 és +80 között |
|
A szennyezettség mértéke (um) |
A folyadék megengedett legnagyobb szennyezettségi foka a NAS 1638 osztály 9. |
|
Súly (kg) |
kb.1.0 |
Jellemzők:
▶ Aljzatlemez szerelés
▶ 5 nyomásérték
▶ 4 állítóelem
. Forgó gomb
. Rögzítőcsavar hatlappal és védőkupakkal,
. Zárható forgatógomb skálával
. Forgó gomb skálával
▶ Visszacsapó szelep, opcionális
▶ Portolási minta DIN 24 340, D forma, ISO 5781 és CETOP - RP 121H szerint
Alkalmazás:
A DR 5 DP nyomáscsökkentő szelep a rendszer nyomásának csökkentésére szolgál.
A DR5 DP típusú szelep egy 3 utas, közvetlen működtetésű nyomáscsökkentő szelep, szekunder oldalon nyomáscsökkentő funkcióval.
A másodlagos nyomást a nyomásszabályozó elem (4) állítja be. Nyugalmi állapotban a szelep normál esetben nyitva van, és a nyomófolyadék akadálytalanul áramolhat a P nyílásból az A nyílásba. Az A nyílásban a nyomás ugyanakkor a vezérlővezetéken (6) keresztül a kompresszióval ellentétes orsó területén van jelen. rugó(3). Ha az A nyílásban a nyomás meghaladja a nyomórugóra (3) beállított nyomásszintet, a vezérlőorsó (2) a vezérlőállásba mozog, és állandó értéken tartja az A nyílásban beállított nyomást.
A vezérlő- és vezérlőolajat az A portból veszik a vezérlővezetéken (6) keresztül.
Ha az A nyílásban a nyomás a működtetőre ható külső erők hatására továbbra is növekszik, a vezérlőorsó (2) még tovább mozdul a nyomórugó (3) felé.
Ez egy áramlási útvonalat nyit meg az A porton a vezérlőorsón (2) lévő vezérlőfelületen (8) keresztül a tartályhoz. Ezután elegendő nyomású folyadék áramlik a tartályba, hogy megakadályozza a nyomás további emelkedését.
A rugókamra mindig kívülről, a T(Y) porton keresztül kerül leürítésre a tartályba.
A szabad visszaáramlás érdekében az A nyílásból a P portba egy opcionális visszacsapó szelep (5) szerelhető fel.
DR 5 DP 3 szerkezete 10B
A DR 5 DP szimbólumai
