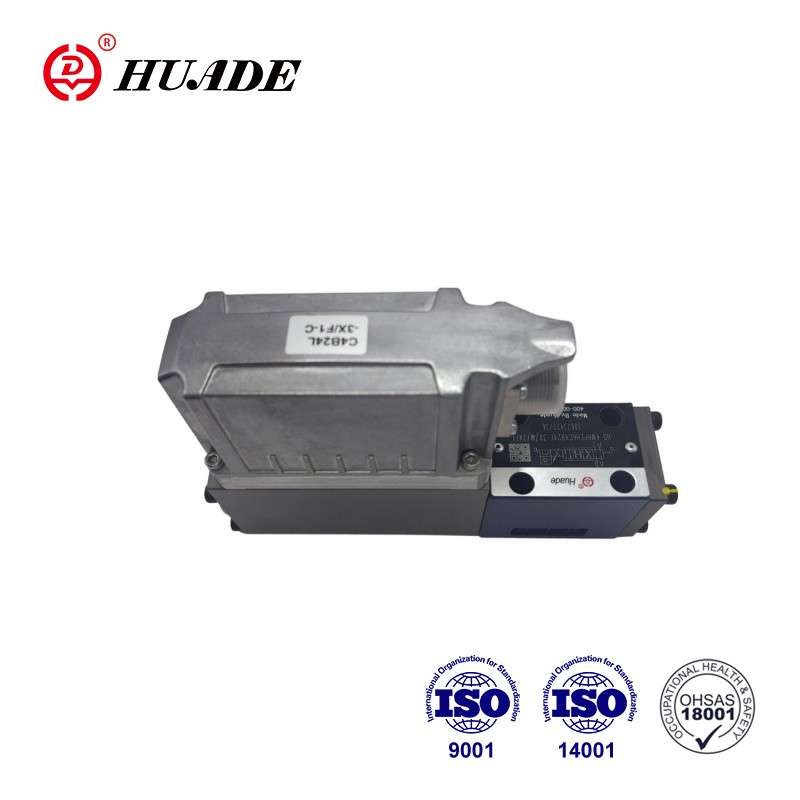

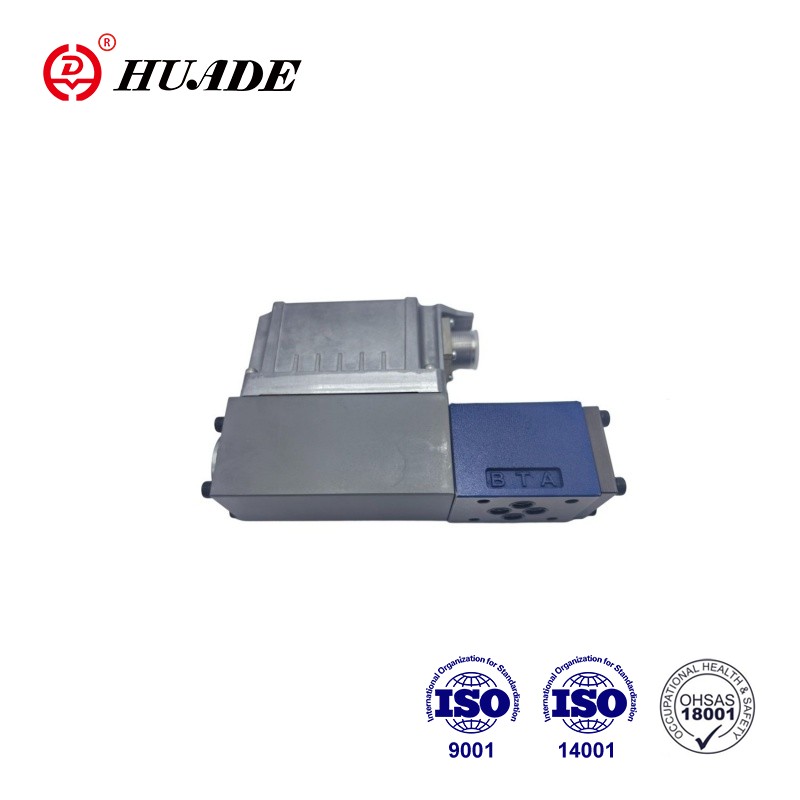

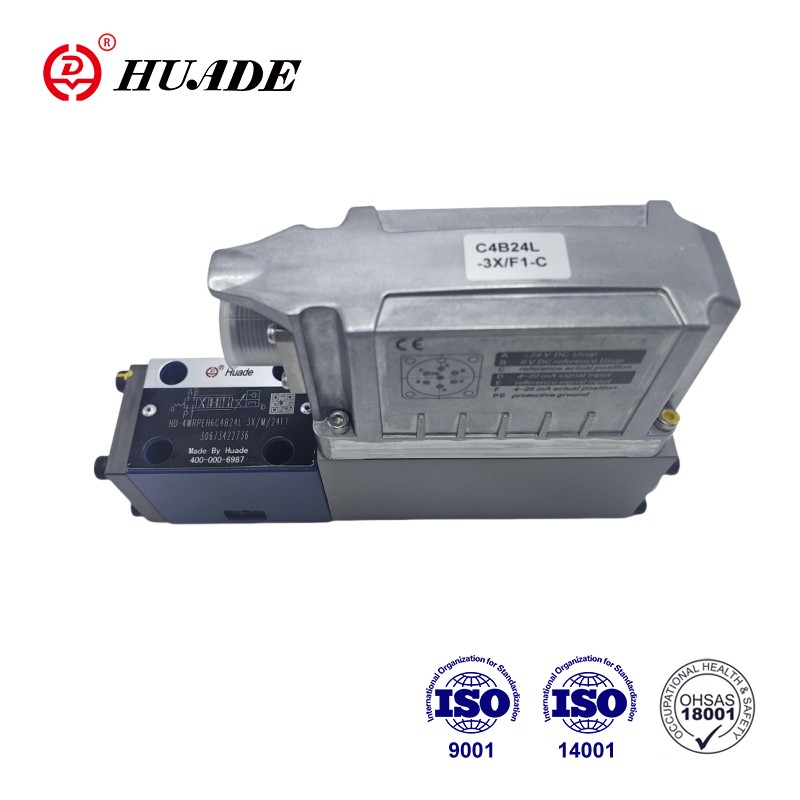

A 4WRPEH 6-3X típusú szelepek közvetlen működtetett irányvezérlő szelepek, elektromos helyzet-visszacsatolással és integrált elektronikával (OBE). Arányos irányított szervószelep 4WRPEH 6-3X egy nagy pontosságú vezérlőszelep, amely ötvözi az arányos technológiát a szervo technológiával. A 4WRPEH 6-3X-et széles körben használják különféle folyamatáramlásokban és berendezések műveleteiben, például a kőolaj, a vegyi, a kohászati és más iparágak hidraulikus rendszereiben a különféle folyamatáramok és berendezések műveleteinek ellenőrzésére.
| Műszaki adatok | ||
| Általános | ||
| Típusú csatlakozás | Allemez rögzítése | |
| Hordozási mintázási minta | ISO 4401-03-02-0-05 | |
| Súly (kg) | 2.9 | |
| Telepítési helyzet | Bármilyen | |
| A környezeti hőmérsékleti tartomány (° C) | –20… +60 | |
| Szállítási hőmérséklet (° C) | –30… +80 | |
| Maximális tárolási idő (évek) | 1 | |
| Maximális relatív páratartalom (nincs kondenzáció) (%) | 95 | |
| Védelmi osztály az EN 60529 szerint | IP65 (ha megfelelő és helyesen szerelt párzási csatlakozókat használnak) | |
| Maximális felületi hőmérséklet (° C) | 150 | |
| MTTFD érték az EN ISO 13849 szerint (évek) | 150 (további részletekért lásd a 08012 adatlapot) | |
| Szines teszt a DIN EN 60068-2-6 szerint | ▶ Csillapító tányér nélkül | 10 ... 2000 Hz / legfeljebb 10 g / 10 ciklus / 3 tengely |
| ▶ A csillapító lemez 1) | 10 ... 2000 Hz / legfeljebb 10 g / 10 ciklus / 3 tengely | |
| Zajvizsgálat a DIN-hez 60068-2-64-ben | ▶ Csillapító tányér nélkül | 20… 2000 Hz / 10 GRMS / 30 g csúcs / 30 perc. / 3 tengely |
| ▶ A csillapító lemez 1) | 20 ... 2000 Hz / 10 GRMS / 30 g csúcs / 24 h / 3 tengely | |
| Közlekedési sokk Din EN 60068-27 szerint | ▶ Csillapító tányér nélkül | 15 g / 11 ms / 3 sokk / 3 tengely |
| ▶ A csillapító lemez 1) | 15 g / 11 ms / 3 sokk / 3 tengely | |
| Sokk a din en 60068-27 szerint | ▶ A csillapító lemez 1) | 35 g / 6 ms / 1000 sokk / 3 tengely |
| Megfelelőség | ▶ CE az EMC 2014/30/EU irányelve szerint, tesztelve | És 61000-6-2 és 61000-6-3 |
| ▶ Rohs irányelv | 2011/65/EU | |
| Hidraulikus | ||||||
| Maximális működési nyomás | ▶ A, B, P, P (sáv) portok | 350 | ||||
| ▶ A T port (sáv) | 250 | |||||
| Hidraulika folyadék | Lásd a táblázatot a 7. oldalon | |||||
| Viszkozitási tartomány | ▶ Ajánlott (mm2/s) | 20… 100 | ||||
| ▶ Maximális megengedett (mm2/s) | 10… 800 | |||||
| Hidraulikus folyadék hőmérsékleti tartománya (átrepül) (° C) | -20… +70 | |||||
| A hidraulikus folyadék maximális megengedhető mértékű szennyeződésének mértéke; Tisztítási osztály az ISO 4406 (C) szerint | Osztály 18/16/13 3) | |||||
| Névleges áramlás (∆P = 35 bar/kontroll él) 4) (L/perc) | 4 | 12 | 15 | 24/25 | 40 | |
| A felhasználás korlátozása (∆P) a FailSafe -re való áttérés szempontjából (az értékek az összegzett élre vonatkoznak) | ▶ C3, C5, C (sáv) szimbólumai | 350 | 350 | 350 | 350 | 160 |
| ▶ C1, C4 szimbólumok (sáv) | 350 | 350 | 280 | 250 | 100 | |
Jellemzők:
▶ Megbízható - bevált és robusztus formatervezés
▶ Biztonságos-A vezérlő orsó meghibásodási biztonságos helyzete kapcsoló állapotban
▶ Energiakezelő - nincs pilóta olajigény
▶ Kiváló minőségű - vezérlő orsó és hüvelyek a szervo minőségben
▶ Rugalmas - alkalmas helyzetre, sebességre és nyomásszabályozásra
▶ Pontos - nagy válaszérzékenység és kis hiszterézis
▶ IO-link interfész, opcionális. A szelep használata az IO-link-rel elzáró elemként, a 3. kategóriába, PL D, az EN 13849-1 szerint.
Alkalmazás:
A 4WRPEH 6-3X arányos irányú szervószelep széles körben használható az ipari automatizálás, a szélturbinák, a szerszámgép-vezérlés, a mérnöki gépek, a repülőgép-épület, a hajóépítés és a tengeri tervezés területén.
Felépítés
A HD-4WRPEH nagy válasz szelep elsősorban:
▶ Szelepház a vezérlő orsóval és a hüvelyekkel a szervominőségben (1)
▶ A mágnesszelep vezérlése a helyzet -transzducerrel (2)
(Opcionálisan az elektronikai védelmi membránnal (5))
▶ A fedélzeti elektronika (OBE) (3) analóg vagy IO-link interfész (4) (opcionálisan csillapítással.
lemez (6))
Funkció
Az integrált elektronika (OBE) összehasonlítja a megadott parancsértéket a helyzet tényleges értékével. A kontroll eltérések esetén a stroke mágnesszelep aktiválódik. A megváltozott mágnesszelep erő miatt a kontroll orsót a rugóhoz igazítják. A stroke/vezérlő orsó keresztmetszetét a parancsértékkel arányosan szabályozzák. A 0 parancsérték -beállítás esetén az elektronika beállítja a kontroll orsót a rugóhoz képest központi helyzetbe. Deaktivált állapotban a rugó maximumra van kimenetelve, és a szelep sikertelen helyzetben van.
Biztonsági funkció (IO-link leállítás)
Az IO-Link Master (B-Port), a 2. és az 5. csap) ellátási feszültségének kikapcsolásával az IO-link szelep biztonságosan kikapcsolható. Az ellátási feszültség leállítását követően a szelep vezérlő orsója sikertelen helyzetre van állítva. Annak érdekében, hogy garantáljuk a biztonság leállításának hidraulikus előfeltételét is, figyelembe kell venni a kontroll orsó/hüvely átfedését is.
A C3, C5, C4 és C1 szimbólumok garantálják a megfelelő átfedést.
A biztonságos leállítás nem része az IO-link szelepnek, ezért figyelembe kell venni a gép biztonságos kialakítását.
Ellenőrizze a mágnesszelepet
A következő hibák esetén a kontroll mágnesszelepeket az Integrált Electronics (OBE) működteti, és a kontroll orsó hibabiztos helyzetre van állítva:
▶ A minimális ellátási feszültség alá esik
▶ Csak az "F1" felületen:
- A 2 mA minimális aktuális parancsértéke alá esik (tartalmazza a Command érték vonal kábelszünetét (aktuális hurok))
▶ Csak az "L1" felületen:
- Az inaktív, kommunikációs megszakítás engedélyezése (WatchDog)
-Belső IO-link hiba esetén
▶ Csak a "C6" felületen:
- Ezenkívül engedje szabadon inaktív
Csillapító lemez "D"
A csillapító lemez csökkenti a fedélzeti elektronika gyorsulási amplitúdóját (frekvenciák> 300 Hz).
Értesítés:
A csillapító lemez használata nem ajánlott főként alacsony frekvenciájú gerjesztéssel rendelkező alkalmazásokhoz
Elektronikai védelmi membrán "-967"
Az integrált elektronika (OBE) házában a kondenzátum képződésének megakadályozása érdekében elektronikai védelmi membrán (5).
Az iparági szabványos körülmények közötti felhasználáshoz ajánlott, magas környezeti levegő páratartalommal és szignifikáns ciklikus hőmérsékleti változásokkal (például szabadban).
Szimbólumai Arányos irányított szervószelep 4wrpeh 6-3x
