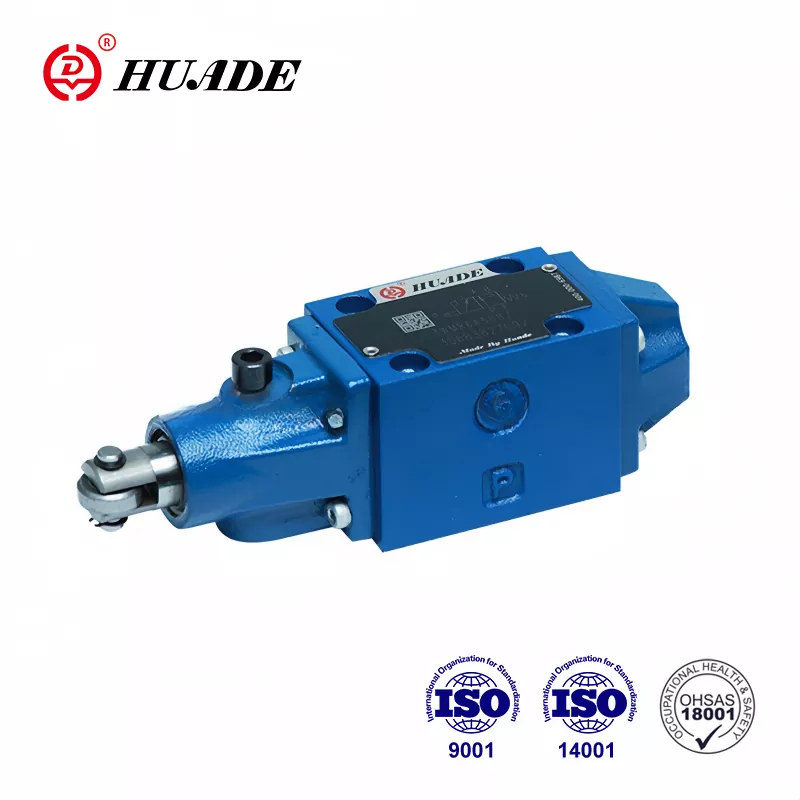

Amikor az ipari gépeknek megbízható irányváltásra van szükségük, a WMR sorozat irányszabályozó szelepe olyan megoldást kínál, amelyben évtizedek óta megbízhatóak. Ezek a mechanikusan működtetett szelepek szabályozzák a hidraulikafolyadék áramlását az ipari rendszerekben, meghatározva, hogy a hengerek mikor nyúlnak ki vagy húzódnak vissza, és mikor forognak a motorok előre vagy hátra.
A WMR szelep kiemelkedik, mert tisztán mechanikai hatáson keresztül működik. A görgőt vagy a dugattyút egy bütyök vagy mozgó alkatrész nyomja, ami elmozdítja a belső orsót és átirányítja az olajáramlást. Ez a közvetlen fizikai kapcsolat azt jelenti, hogy a szelep az elektromos jelek helyett a gép tényleges helyzetére reagál, így ideális olyan alkalmazásokhoz, ahol a mechanikai megbízhatóság a legfontosabb.
Az alapfunkció megértése

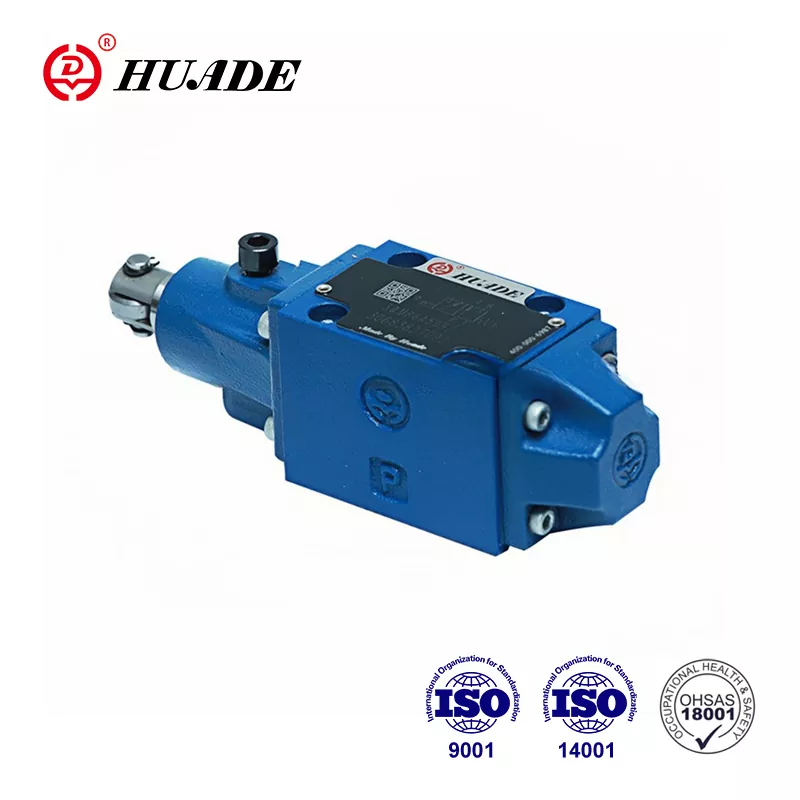

A WMR irányszabályozó szelep egy allemezre szerelt orsószelepként működik. Ha semmi sem nyomja a görgőt, a visszatérő rugók tartják az orsót semleges helyzetben. Amint egy külső bütyök vagy mechanikus alkatrész a görgődugattyúhoz nyomja, az orsó a szeleptest belsejébe csúszik, és összekapcsolja a különböző portokat. Ez a művelet átirányítja a hidraulikafolyadékot a működtetőkhöz a kívánt irányba.
Ez a tervezési filozófia közvetlen kapcsolatot teremt a fizikai helyzet és a hidraulikus működés között. Szerszámgépek, daruk és anyagmozgató berendezések ezt az elvet használják annak biztosítására, hogy a mozgások a megfelelő sorrendben történjenek. A szelep mindaddig nem tud kapcsolni, amíg valami fizikailag meg nem mozgatja a görgőt, ami számos alkalmazásban rejlő biztonságot nyújt.
A lényeges műszaki adatok
A WMR sorozatú irányszabályozó szelepek két fő méretben kaphatók az ISO 4401 szabvány szerint. Az NG6 méretű fogantyúk akár 60 liter/perc áramlási sebességgel és 315 bar nyomással rendelkeznek a P, A és B portokon. Az NG10 méret hasonló nyomásértékeket kínál nagyobb áramlási kapacitással. Ezek a specifikációk lehetővé teszik a szelep számára, hogy igényes ipari környezetben is működjön.
Az üzemi hőmérséklet a negatív 20 Celsius-foktól a pozitív 80 Celsius-fokig terjed, szabványos NBR tömítésekkel. A szelep 2,8 és 500 négyzetmilliméter/másodperc közötti viszkozitású hidraulikus folyadékokat fogad be. Az ISO 4406 20/18/15 osztályú vagy magasabb szintű folyadéktisztaság megőrzése segít megelőzni a belső kopást és meghosszabbítja az élettartamot.
Az egyik korlátozás figyelmet igényel a rendszer tervezése során. A T-csatlakozó, amely a folyadékot visszavezeti a tartályba, szabványos nyomáshatára 60 bar. Míg a fő munkanyílások könnyen kezelik a 315 bar nyomást, a T-csatlakozónál a 60 bar túllépése károsíthatja a tömítéseket vagy szivárgást okozhat. Egyes magas specifikációjú változatok ezt a határértéket 210 bar-ra emelik magasabb ellennyomású alkalmazások esetén.
Különböző konfigurációk különböző igényekhez
A WMR sorozat irányszabályozó szelepei többféle orsókonfigurációt kínálnak, amelyek általában hidraulikus szimbólumokként jelennek meg. Egy négynyílású, háromállású szelep minden nyílást üresben tarthat, vagy egyes portokat a tartályhoz csatlakoztathat. Az olyan szimbólumkódok, mint a C, E, J, L és M jelzik, hogy az egyes pozíciókban mely portok csatlakoznak. A gyártók körülbelül 19 különböző szimbólumváltozatot kínálnak, hogy megfeleljenek a különböző áramköri követelményeknek.
A kétállású szelepek egyszerűbb be-ki vezérlést tesznek lehetővé. A háromállású szelepek semleges állapotot adnak, amely blokkolhatja az áramlást, lehetővé teszi a szabad mozgást, vagy az orsó kialakításától függően más feltételeket teremthet. A megfelelő konfiguráció kiválasztása attól függ, hogy a hengereknek meg kell-e tartaniuk pozíciójukat, amikor a szelep visszatér üresbe, vagy szabadon kell úszniuk.
Gyártók és modellváltozatok
A Bosch Rexroth a Hydronorma termékcsalád részeként gyártja az eredeti WMR sorozatot. NG6 méretű 5X sorozatuk különböző görgőelrendezéseket és rögzítési lehetőségeket tartalmaz. A szelepek szabványos allemezekre vannak felszerelve a CETOP mintákat követve, ami leegyszerűsíti a cserét és lehetővé teszi a különböző gyártóktól származó alkatrészek keverését.
A Hengli Hydraulics a WMR/U10 sorozatot kínálja NG10 alkalmazásokhoz. L3X sorozatuk 19 szimbólum opciót kínál R- és U-típusú görgős konfigurációkkal. Ez a változatosság segít a mérnököknek kiválasztani az adott gépelrendezéshez szükséges hengerpozíciót és működtetési irányt.
Más beszállítók, mint például a PONAR Wadowice és a Leader Hydraulics kompatibilis szelepeket gyártanak. Az ISO 4401 szerinti szabványosítás azt jelenti, hogy ezek a szelepek fizikailag felcserélhetők, bár a tervezőknek ellenőrizniük kell, hogy a nyomásértékek, az áramlási kapacitások és az orsó konfigurációi megfelelnek-e alkalmazási igényeiknek.
Telepítési követelmények
A WMR irányszabályozó szelep megfelelő felszerelése a felület előkészítésével kezdődik. Az allemezen lévő szerelési felületnek meg kell felelnie a 0,01/100 mm-es síksági előírásoknak, a maximális felületi érdesség pedig Rz 4. Bármilyen szabálytalanság szivárgási utakat okozhat a szeleptalp körül.
Négy M6 x 40 mm-es dugófejű csavar rögzíti a szelepet az allemezhez. Ha ezeket a csavarokat 9 newtonméterre húzzuk meg plusz-mínusz 15 százalékos tűréshatárral, megfelelő szorítóerőt biztosít a szeleptest torzítása nélkül. Az átlós mintázatú keresztirányú meghúzás biztosítja az egyenletes nyomáseloszlást.
A hidraulikus rendszernek megfelelő szűrést kell alkalmaznia, mielőtt csatlakoztatná a WMR irányszabályozó szelephez. Az ISO 4406 osztály 20/18/15 tisztaságát fenntartó szűrők beszerelése megóvja az orsó és a test közötti szoros hézagokat. Még a kis részecskék is megkarcolhatják ezeket a felületeket, belső szivárgást vagy ragadást okozva.
Valós alkalmazások
A szerszámgépek a WMR irányszabályozó szelepet használják a szerszámcsere-szekvenciákhoz és a munkabefogási műveletekhez. Amikor a gép orsója vagy a szerszámváltó meghatározott pozícióba mozog, a bütykök aktiválják a görgőt és elindítják a hidraulikus mozgásokat. Ez biztosítja, hogy a megfelelő sorrend automatikusan megtörténjen elektronikus vezérlés nélkül.
A bányászati és kohászati berendezések ezekre a szelepekre támaszkodnak a szállítószalag pozicionálásához és a kapuvezérléshez. A zord környezet ezekben az iparágakban vonzóvá teszi a mechanikus működtetést, mivel nincsenek korrodáló vagy meghibásodó elektromos csatlakozások. A por és a nedvesség, amely tönkretenné az elektronikus érzékelőket, minimális hatással van az egyszerű görgő és bütyök elrendezésére.
Az emelőkosárok és az ollós emelők WMR szelepeket tartalmaznak a biztonsági rendszerekben. A görgő helyzete jelezheti, hogy a biztonsági rudak a helyükön vannak-e, vagy ha a platform elért bizonyos magasságokat. Ez a fizikai ellenőrzés redundanciát ad a biztonsági áramkörökben, és megfelel a mechanikus reteszelést előíró előírásoknak.
Karbantartás és hibaelhárítás
A rögzítési felület körüli külső szivárgás általában sérült O-gyűrűket vagy nem megfelelően meghúzott szelepet jelez. A rögzítő tömítés ellenőrzése és cseréje megoldja a legtöbb külső szivárgási problémát. Annak ellenőrzése, hogy a rögzítési felület sík és sértetlen marad, megakadályozza a megismétlődést.
A belső szivárgás úgy jelenik meg, hogy az aktuátorok lassan sodródnak, amikor a szelepnek helyben kell tartania őket. Ez gyakran abból adódik, hogy szennyezett folyadék koptatja az orsót és a furatot. A folyadék tisztaságának ellenőrzése és a szűrők cseréje megszünteti a kiváltó okot. Súlyos esetekben a szelepet ki kell cserélni, ha a kopás meghaladja az elfogadható határokat.
Ragadós vagy lassú működés akkor fordul elő, ha az orsó nem mozog szabadon a furatban. A szennyeződés ismét vezet az okok listáján, de a megadott hőmérsékleti vagy viszkozitási tartományon kívüli működés is problémákat okoz. Azzal, hogy a hidraulikafolyadék a specifikációkon belül marad, megelőzhető a WMR irányszabályozó szelep legtöbb működési problémája.
Összehasonlítás más szeleptípusokkal
A WMM sorozat görgő helyett kézi kart használ a működtetéshez. A kezelők manuálisan mozgatják a kart a szelep helyzetének megváltoztatásához, ami jól működik olyan kezelőszerveknél, amelyeket az emberek közvetlenül kezelnek. A WMD sorozat a kart forgatógombra cseréli, így kompaktabb kézi vezérlési lehetőséget kínál.
Az elektromosan működtetett mágnesszelepek távvezérlést biztosítanak, de elektromos tápellátást és vezérlőjeleket igényelnek. Ezek a szelepek gyorsabban kapcsolnak, mint a mechanikus típusok, de potenciális meghibásodási pontokat vezetnek be a vezetékeken, mágnesszelepeken és elektronikus vezérlőkön keresztül. A WMR irányított szabályozószelep kiküszöböli ezeket az aggályokat azokban az alkalmazásokban, ahol a mechanikus működtetésnek van értelme.
A vezérlővel működtetett szelepek hidraulikus nyomást használnak a nagyobb orsók eltolására, lehetővé téve a nagyobb áramlások szabályozását kisebb működtető erőkkel. Ezek a szelepek többe kerülnek, és bonyolultabbá teszik a közvetlen működésű WMR-konstrukcióhoz képest. A WMR áramlási és nyomási képességein belüli alkalmazásoknál az egyszerűbb kialakítás gyakran megbízhatóbbnak és gazdaságosabbnak bizonyul.
Nyomáskezelési szempontok
Míg a P, A és B portok biztonságosan kezelik a 315 bar nyomást, a T port korlátozása rendszertervezést igényel. Bármilyen korlátozás a tartályvezetékben vagy túlnyomásos tartály használata növeli a nyomást a T-nyílásnál. Az ugyanazon a tartályvezetéken lévő más szelepek ellennyomása is hatással van erre a nyílásra.
A jelentős visszatérő áramlású szelepekhez külön tartályvezeték telepítése segít a T-nyílás nyomásának kezelésében. Egyes tervezők dedikált alacsony nyomású visszatérő elosztót használnak, amely minimális korlátozással közvetlenül csatlakozik a tartályhoz. Azoknál a rendszereknél, ahol elkerülhetetlen a magasabb T-nyílás nyomás, a WMR irányszabályozó szelep nagynyomású változatainak megadása megakadályozza a tömítés idő előtti meghibásodását.
A visszacsapó szelepek vagy a szűkítők az áramkör bizonyos helyein váratlanul nyomást kelthetnek a T-porton. A tervezés során végzett gondos áramkör-elemzés azonosítja ezeket a helyzeteket. Az üzembe helyezés során a T porton lévő nyomásmérők ellenőrzik, hogy a tényleges feltételek a specifikációkon belül maradnak.
Flow Control integráció
A WMR irányszabályozó szelep az áramlás irányát váltja, de nem szabályozza közvetlenül az áramlási sebességet. A legtöbb alkalmazás további áramlásszabályozást igényel a működtető sebességének szabályozásához. A tűszelepeket vagy a nyomáskompenzált áramlásszabályozókat vagy a körbe, vagy közvetlenül a szelepnyílásokba kell beszerelni.
Egyes WMR modellek menetes kazettás szűkítőket fogadnak, amelyek közvetlenül a P portba szerelhetők. Ezek a B08, B10 vagy B12 méretű dugók egyszerű áramláskorlátozást és a nyomáscsúcsok csillapítását biztosítják. Az integrált kialakítás helytakarékos és csökkenti a különálló alkatrészek számát a hidraulikus elosztóban.
A bemeneti áramlás szabályozása korlátozza a folyadék bejutását az aktuátorba, míg a mérő-kimenet szabályozása korlátozza a visszatérő áramlást. A választás a terhelési jellemzőktől és a kívánt szabályozási minőségtől függ. A WMR irányított szabályozószelep mindkét megközelítést alkalmazza a szelep körüli megfelelő áramkör-kialakítás révén.
Piaci szempontok 2025-re
Az ellátási lánc kihívásai továbbra is befolyásolják a hidraulikus alkatrészek rendelkezésre állását. A speciális WMR-konfigurációk átfutási ideje több hónapig is elhúzódhat, egyes gyártók pedig 2025 szeptemberéig határozzák meg a szállítási dátumot. Az előre tervezés és a stratégiai készletek karbantartása segít elkerülni a gyártási késéseket.
A szabványos NG6 konfigurációk ára 800 USD körül kezdődik a nagy gyártóknál. A másodlagos piac alternatívákat kínál, a használt szelepek néha 150 és 200 dollár között kaphatók. A használt szelepek vásárlása azonban alapos ellenőrzést igényel a belső állapot ellenőrzése és az idő előtti meghibásodás elkerülése érdekében.
A több forrásból történő beszerzési stratégiák, amelyek magukban foglalják a prémium márkákat, például a Bosch Rexrothot, és a gyártók, például a Hengli kompatibilis alternatíváit, rugalmasságot biztosítanak az ellátásban. Az ISO 4401 szabvány szerint a márkák közötti váltás továbbra is megvalósítható, ha a specifikációk egyeznek. A több beszállító jóváhagyott szállítói listájának fenntartása csökkenti a kockázatot a jelenlegi piaci környezetben.
Szerepe a modern automatizálásban
Ahogy a gyárak több érzékelőt, vezérlőt és hálózati csatlakozást adnak hozzá, az egyszerű WMR mechanikus irányszabályozó szelep stratégiai előnyöket kínál. Nem lehet feltörni, nem igényel szoftverfrissítést, és kiszámítható módon meghibásodik. Ez a megbízhatóság értékessé válik a biztonság szempontjából kritikus funkciók esetében, amelyek mechanikus biztonsági mentést igényelnek.
Az olyan európai szabályozások, mint a Cyber Resilience Act, a digitális termékek biztonságára összpontosítanak. A tisztán mechanikai alkatrészek, mint például a WMR szelep, kívül esnek ezeken a követelményeken, ami leegyszerűsíti a megfelelést a gépgyártók számára. A szelep biztonságos alapréteget biztosít, amely nem vezet kiberbiztonsági sebezhetőséget a rendszerbe.
Az energiahatékonysági aggályok ösztönzik az érdeklődést a hidraulikus rendszerek optimalizálása iránt. Míg a WMR irányszabályozó szelep maga nem takarít meg energiát, megbízhatósága és alacsony belső szivárgása hozzájárul a rendszer általános hatékonyságához. A megfelelő méretű, megfelelő átfolyási értékkel rendelkező szelepek minimalizálják a nyomásesést és a hőveszteséget.
A megfelelő konfiguráció kiválasztása
A WMR irányszabályozó szelep kiválasztása az alkalmazási követelmények megértésével kezdődik. A maximális áramlási sebesség és nyomás határozza meg, hogy az NG6 vagy NG10 méretezés megfelelő-e. A működtető szerkezet típusa és a kívánt semleges pozíció viselkedése határozza meg a szükséges szimbólumkonfigurációt.
A görgő pozicionálása befolyásolja, hogy a szelep hogyan integrálódik a mechanikai rendszerbe. Az R-típusú görgők az egyik oldalon, míg az U-típusú görgők a másik oldalon rögzíthetők, rugalmasságot biztosítva a bütyök elhelyezésében. A szükséges működtetőerő és a rendelkezésre álló bütykös geometria befolyásolja ezt a választást.
A tömítés anyagának kiválasztása a folyadék típusától és a szélsőséges hőmérséklettől függ. A szabványos NBR tömítések kőolaj alapú hidraulikaolajjal működnek tipikus ipari hőmérsékleti tartományokban. A magas hőmérsékletű alkalmazásokhoz vagy a szintetikus folyadékokhoz olyan FKM tömítésekre lehet szükség, amelyek eltérő körülményeket viselnek el. A kémiai kompatibilitás ellenőrzése megakadályozza a tömítés duzzadását vagy károsodását.
Dokumentációs és támogatási források
A gyártók weboldalaikon keresztül részletes műszaki dokumentációt biztosítanak a WMR irányszabályozó szelephez. Az adatlapok pontos specifikációkat, méreteket és rendelési kódokat tartalmaznak. A szerelési kézikönyvek részletesen ismertetik a szerelési eljárásokat és a nyomatékértékeket.
A különféle formátumú CAD modellek segítenek a gépek tervezésében és az elosztó elrendezésében. Ezek a 3D-s ábrázolások pontos szelepburokokat és portok helyét mutatják, lehetővé téve az interferencia ellenőrzését a fizikai prototípus elkészítése előtt. A legtöbb gyártó STEP vagy IGES formátumú modelleket kínál, amelyeket általános tervezőszoftverekbe importálnak.
Az alkalmazásmérnöki támogatás segít megoldani az összetett áramkör-tervezési kérdéseket. A gyártók műszaki csapatokat tartanak fenn, akik szokatlan alkalmazásokhoz konkrét konfigurációkat javasolhatnak, vagy megoldhatják a meglévő rendszerek problémáit. Ezen erőforrások tervezési szakaszban történő kihasználása megakadályozza a költséges hibákat és az újratervezést.
Végső megfontolások
A WMR irányszabályozó szelep olyan alkalmazásokat szolgál ki, ahol a mechanikus helyzetszabályozás és a megbízható kapcsolás fontosabb, mint az elektronikus kifinomultság. Bevált kialakítása megbirkózik a bányászati, fémmegmunkálási és anyagmozgatási igényes feltételekkel az elektronikus vezérlések sebezhetősége nélkül. A képességek és korlátok megértése lehetővé teszi a mérnökök számára, hogy hatékonyan alkalmazzák.
A megfelelő folyadékkezelés jelentősen meghosszabbítja a szelep élettartamát. A tisztasági szabványok betartása, a meghatározott hőmérsékleti és viszkozitási tartományokon belüli működés, valamint a T-nyílás nyomásának kezelése megakadályozza a legtöbb meghibásodási módot. Ezek az egyszerű óvintézkedések a WMR irányszabályozó szelepet hosszú élettartamú alkatrészré teszik, amely több évtizedes üzemidőt biztosít.
A digitális átalakulás felé törekvő világban a WMR szelep bizonyítja, hogy a mechanikai megoldásoknak továbbra is fontos szerepük van. Az, hogy nem lehet feltörni vagy távolról manipulálni, eredendő biztonságot nyújt. A gép helyzete és a hidraulikus működés közötti fizikai kapcsolat kiszámítható viselkedést hoz létre, amelyre a biztonsági rendszerek támaszkodhatnak. Ezen okok miatt a WMR irányszabályozó szelep továbbra is releváns a modern ipari hidraulikában.
