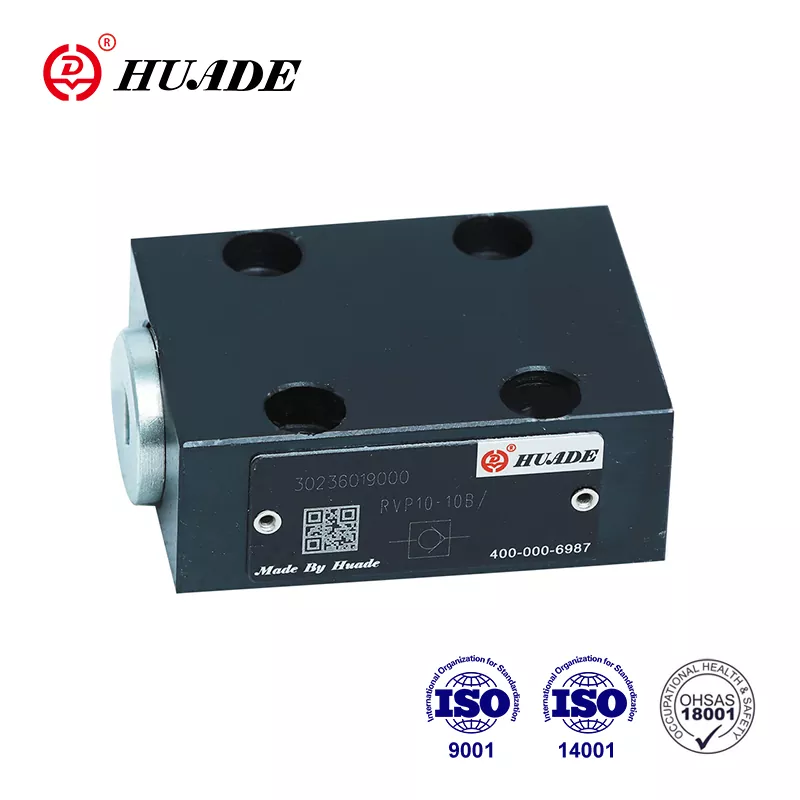

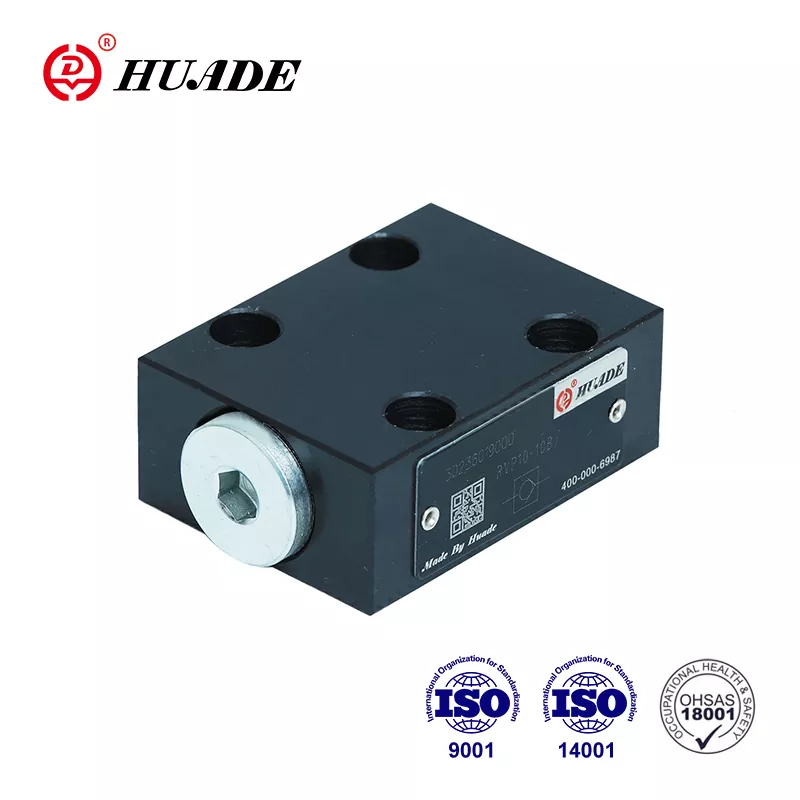

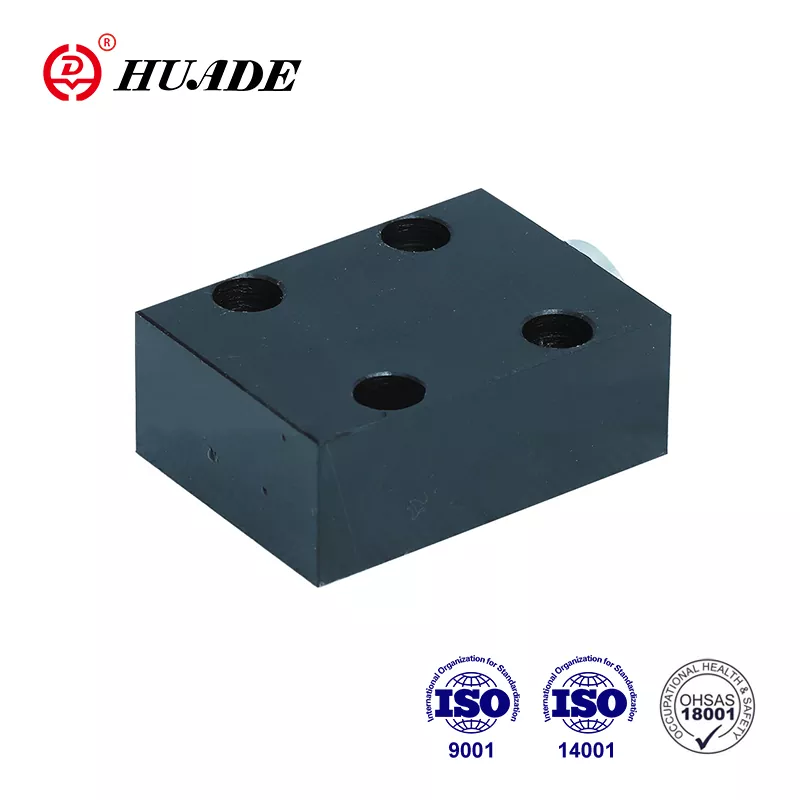

Visszacsapó szelep RVP 6

A Rexroth-tal 1979 óta több mint 7 éve együttműködve a Huade® RVP 6 visszacsapó szelep teljesen helyettesítheti a Rexroth által kínált azonos típusú szelepet. A gyár megfelelt az ISO9001, ISO14001 és ISO45001 szabványoknak. A Huade visszacsapó szelepeit széles körben használják a mérnöki és építőipari gépekben, a kohászatban, a szerszámgépekben stb. Minden RVP 6 visszacsapó szelep szigorú tesztelésen megy keresztül, mielőtt elhagyná a gyárat a kiváló minőség biztosítása érdekében.

A visszacsapó szelep RVP 6 termékparamétere

A termék jellemzői és a visszacsapó szelep RVP 6 alkalmazása

Jellemzők:

▶ Aljzatlemez csatlakozás

▶ Szivárgásmentes lezárás egy irányban

Alkalmazás:

Az RVP 6 visszacsapó szelepet főként a szivattyú kimeneténél használják ellennyomás- és bypass-szelepként.

A visszacsapó szelep RVP 6 gyártási részletei

Az RVP 6 típusú visszacsapó szelepnek az a feladata, hogy lehetőleg egy áramlási szivárgást mentesen zárjon egy irányba, és lehetővé tegye a szabad áramlást az ellenkező irányba. Alapvetően a házból (1), a csappantyúból (2) a nyomórugóból (3), és rugós ülés(4). A karikacsap (2) lökete, amelyen meg van vezetve

külső átmérőjét mechanikus ütköző korlátozza. A beépített nyomórugó (3) támogatja a záró mozgást. Ezenkívül a nyomórugó (3) a szelepet (2) zárt helyzetben tartja még akkor is, ha a szelepen nincs áramlás.

Szimbólum

Szerkezeti diagram

①Ház  ②Poppet  ③Rugó  ④Rugós ülés

Értesítés a visszacsapó szelep RVP-ről 6

1. A folyadékot szűrni kell. A szűrő minimális finomsága 20 ㎛.

2. A tartálynak tömítettnek kell lennie, és légszűrőt kell felszerelni a levegőbemenetre

3. A gyárból kilépő allemez nélküli termékek, ha szükség van rájuk, kérjük, külön rendelje meg.

4. A szeleprögzítő csavaroknak nagy intenzitásúnak kell lenniük (10.9 osztály). Kérjük, válassza ki és használja őket a mintakönyvben felsorolt ​​paraméterek szerint

5. A szelephez kapcsolódó felület érdessége 0,8/

6. Az illesztődarab felületi kiképzése 0,01/100 mm legyen.
