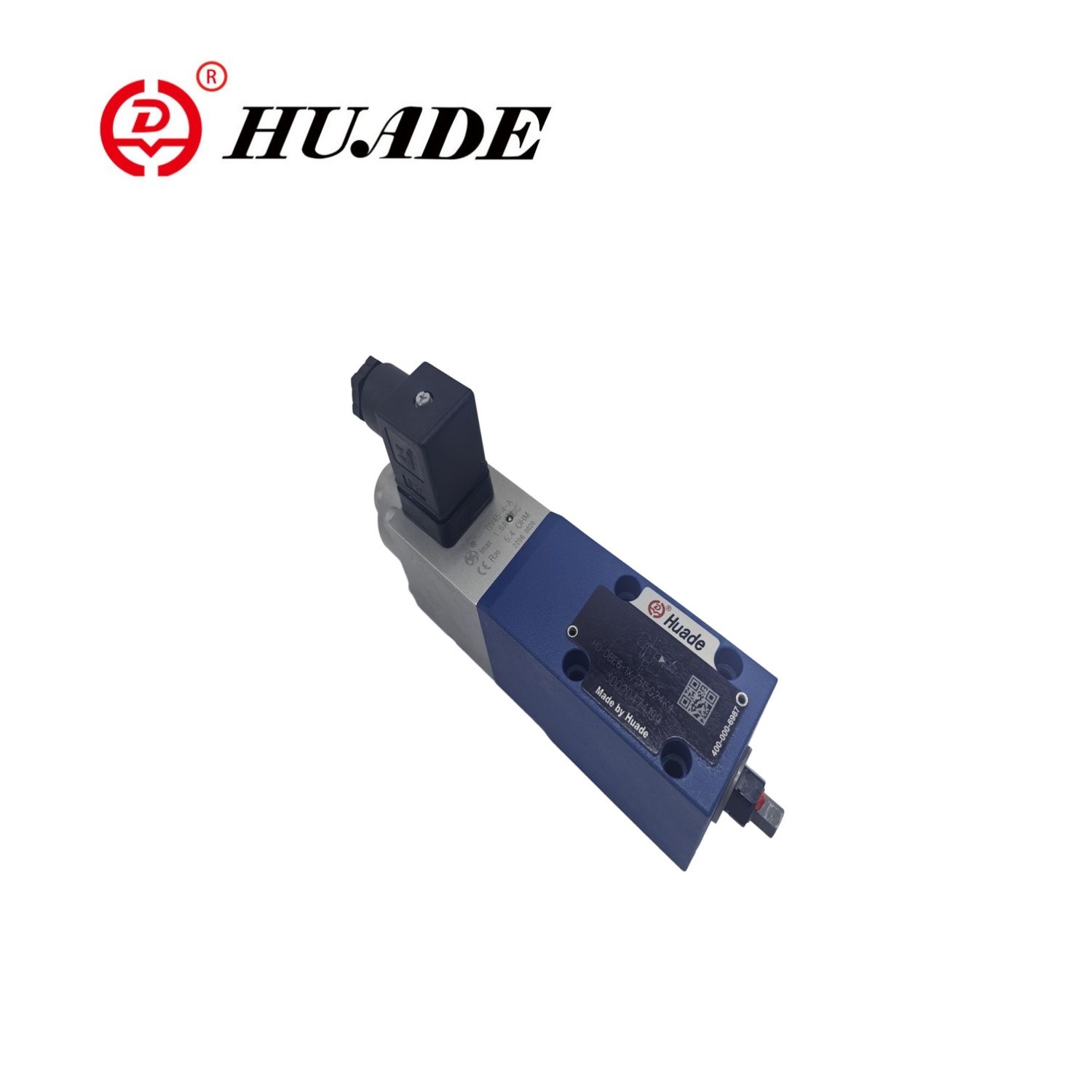

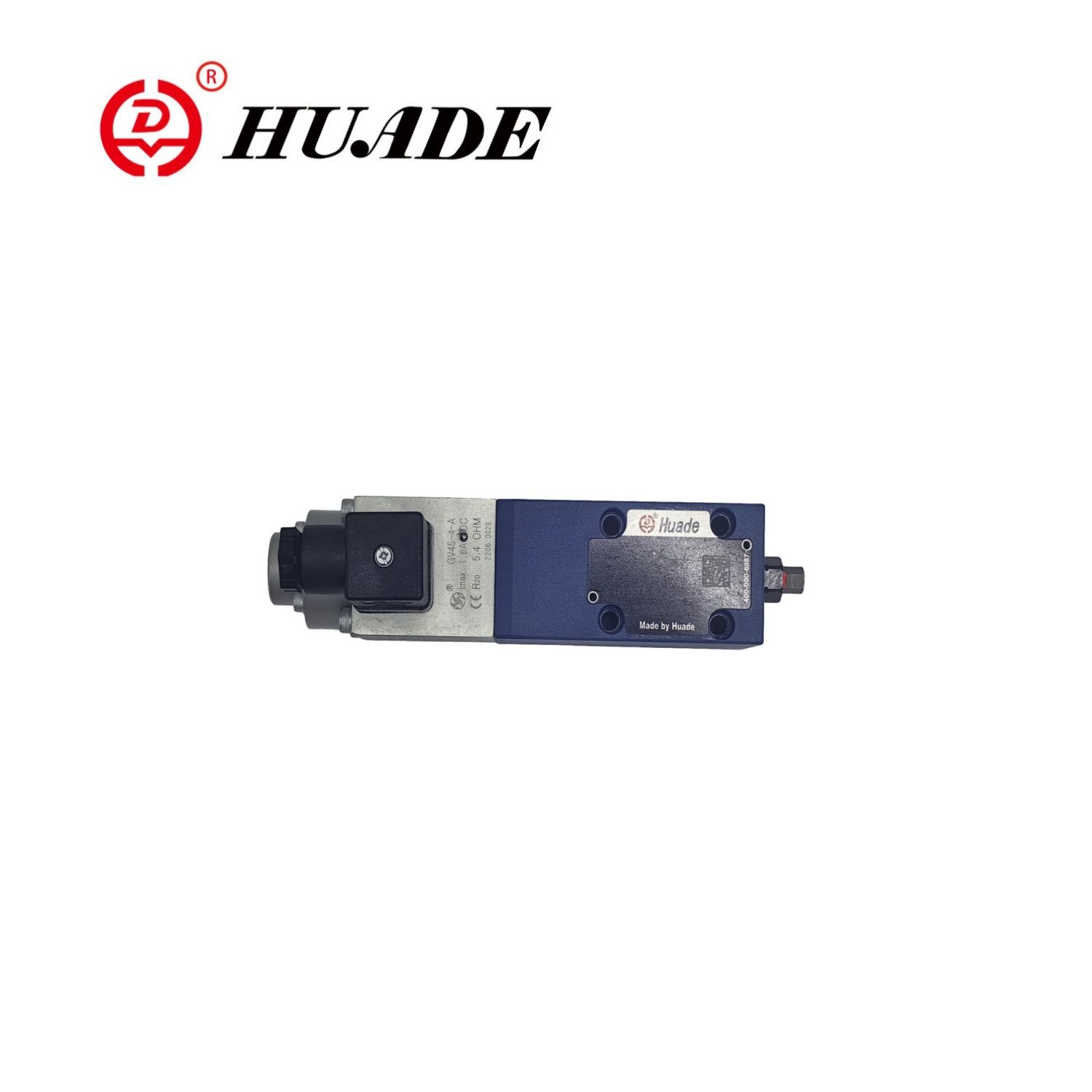

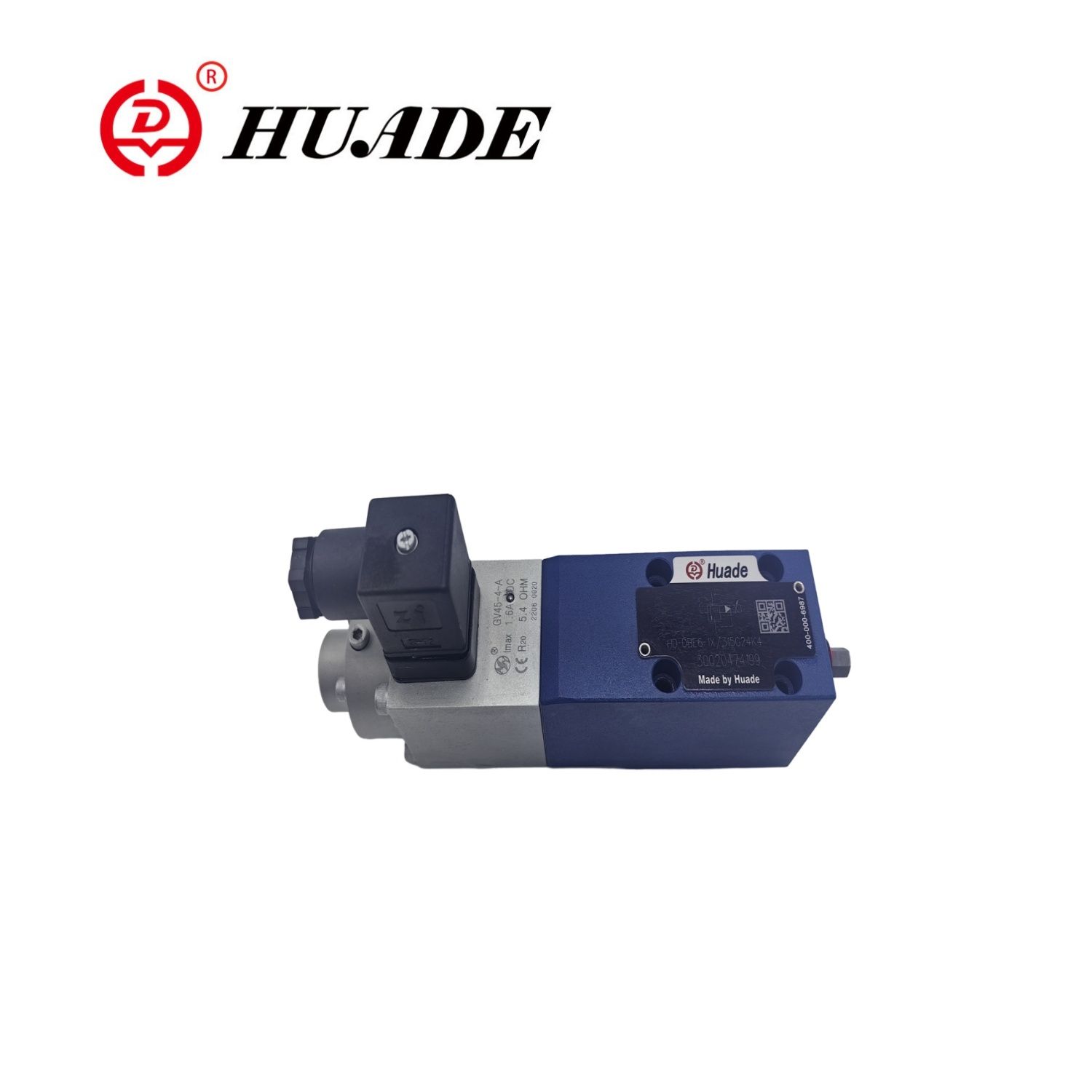

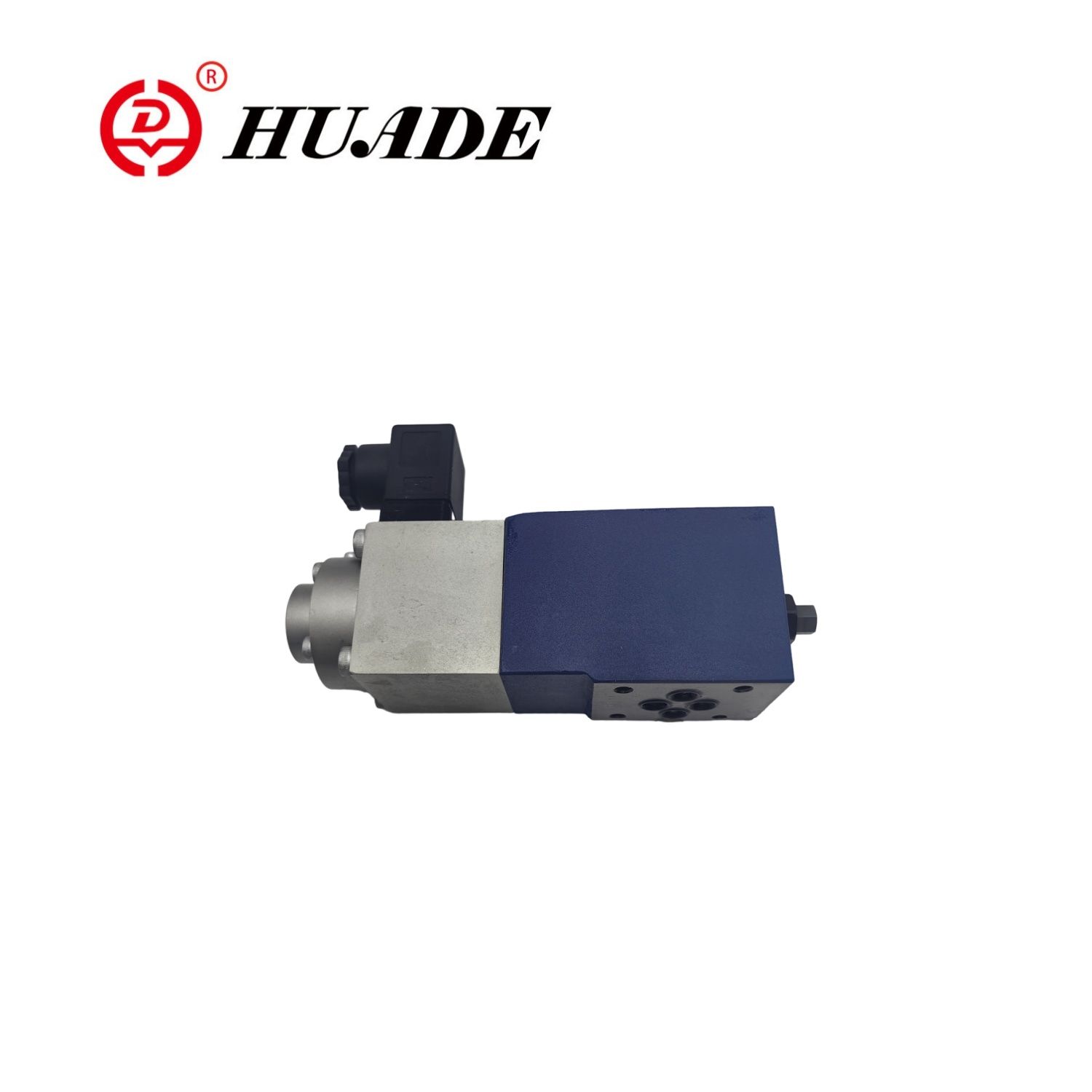

A Huade arányos domborítószelepe, a DBE-1X egy pilóta-üzemeltetett dombormű, amelyet egy arányos mágnesszelep vezet, amelyet a rendszer nyomásának korlátozására használnak. Folyamatosan beállíthatja a rendszer nyomását az elektromos bemeneti érték alapján, ezáltal elérve a hidraulikus rendszer nyomásának pontos szabályozását. Ez az arányos szelep megfelel a CE követelményeinek, megfelel a nemzetközi szabványoknak, és kompatibilis a Rexroth termékeivel.
| Általános | ||
| Telepítés | választható | |
| Tárolási hőmérsékleti tartomány (℃) | -20 -+80 | |
| Környezeti hőmérsékleti tartomány | DBE és ZDBE (℃) | -20 -+70 |
| DBEE és ZDBEE (℃) | -20-2050 | |
| Súly | DBE és ZDBE (KG) | 2.4 |
| DBEE és ZDBEE (KG) | 2.5 | |
| Hidraulika (ʋ = 46 mm2/s és t = 40 ° C ± 5 ℃ -nél mérve | ||
| Max. működési nyomás | Portok P: P1-P2: A1-A2: B1-B2 MPA | 31.5 |
| Port T MPA | 5 | |
| Max. beállítható nyomás | Nyomás szakasz 5 MPA | 5 |
| Nyomásfázis 10 MPA | 10 | |
| Nyomás színpad 20 MPA | 20 | |
| Nyomásfázis 31,5 MPa | 31.5 | |
| Min. Telepíthető nyomás a jel értéken 0 MPa | Lásd a jellegzetes görbéket | |
| Visszatérő nyomásport; Külső pilótaolaj -lefolyóval (Y) | külön és nulla nyomáson a tartályhoz | |
| Pilóta olajáramlás L/perc | 0.6O1.2 | |
| Max. l/perc áramlás | 30 | |
| Nyomásfolyadék | ásványolaj (HL, HLP) a DIN 51 524 -ig | |
| Nyomásfolyadék -hőmérsékleti tartomány | -20to+80 | |
| Viszkozitási tartomány mm2/s | 15–380 | |
| Elektromos | 24 V -os DC | |
| Min.Control áram (MA) | 100 | |
| Max.Control Cureury MA | 1600 | |
| Mágnesszeleprezisztencia | Hideg érték 20 ° C -on (Ω) | 0.54 |
| Max.Warm érték (Ω) | 7.8 | |
| Vám | 100 | |
| Elektromos csatlakozások | DBE és ZDBE | Összetevő dugóval a din en 175 301 ~ 803 -hoz |
| Plug-in csatlakozó a din en 175 301-803-hoz | ||
| DBEE és ZDBEE | Komponens dugó Toe DLN 43 563-AM6-3 | |
| Plug-in csatlakozó talpú din 43 563-bf6-3 | ||
| Szelepvédelem a DIN 40 050 -hez | IP 65 | |
| Ellenőrző elektronika a DBEE és a ZDBEE számára | Integrálva a szelepbe | |
| DBE és ZDBE számára | ||
| Erősítő Eurocard formátumú analógban | HD-VT-VSPA1-1-1X/ | |
Jellemzők:
▶ Szelep a rendszernyomás korlátozására
▶ Működés arányos mágnesszelepeken keresztül
▶ Az allemez rögzítéséhez vagy a szendvics lemez kialakításához
▶ A szelep és a vezérlő elektronika egyetlen forrásból
▶ A HD-DBEE és a HD-ZDBEE típusai integrált kontroll elektronikával
①LOW példa a parancsérték nyomásjellemző görbéjének terjesztése
② Függetlenül állítható fel -le rámpák
Alkalmazás:
A DBE-1X arányos enyhítő szelepet széles körben használják különféle hidraulikus rendszerekben, amelyek pontos nyomásszabályozást igényelnek, például építőipari gépeket, kohászati berendezéseket, hajógyártást és más területeket.
Az arányos nyomáscsökkentő szelepeket, a HD-DBE típusokat arányos mágnesszelep segítségével működtetik. Ezeket a szelepeket a rendszer nyomásának korlátozására használják. Ezekkel a szelepekkel lépésről lépésre beállíthatja a rendszer nyomását, amelyet korlátozni kell az elektromos parancs értékéhez viszonyítva.
Ezek a szelepek alapvetően arányos mágnesszelepből (1), a házból (2), a szeleppatronból (3), az orsóból (4) és a pilóta poppetből (8) állnak. Az arányos mágnesszelep az elektromos áramot arányosan mechanikai erővé alakítja. Az áram növekedése a mágnesszelep erő megfelelő emelkedését okozza. A mágnesszelep-armatúra kamrát hidraulikus folyadékkal töltik meg, és nyomás kiegyensúlyozott. A rendszernyomás beállítását az arányos mágnesszelepeken (1) végezzük a parancsértékhez viszonyítva. A P -portban lévő rendszerből származó nyomás az orsó jobb oldalán (4). Ugyanakkor a rendszer nyomása a (6) vezérlővezetéken keresztül hat, amelyet egy nyílás (5) felszerelnek az orsó rugós oldalán (4). További rifice (7) révén a rendszer nyomása a Pilot Poppetre (8) hatással van az arányos mágnesszelep erővel szemben (1). Miután a rendszernyomás elérte az előre beállított értéket, a pilóta poppet (8) emeléseit az ülésről. A modelltől függően a pilótaolaj az A (Y) vagy belsőleg a tartályba kívül eshet külsőleg, ez korlátozza a nyomást az orsó rugós oldalára (4). Ha a rendszer nyomása továbbra is kissé emelkedik, akkor az orsó jobb oldalán lévő magasabb nyomás a balra balra nyomja a P -re a T -t. Minimális vezérlési áram mellett, amely a nulla parancsértékre vonatkozik -a minimális beállítási nyomást be kell állítani.
Az arányos nyomáscsökkentő szelep DBE-1X szerkezete
A DBE-1X arányos nyomáscsökkentő szelep szimbóluma
