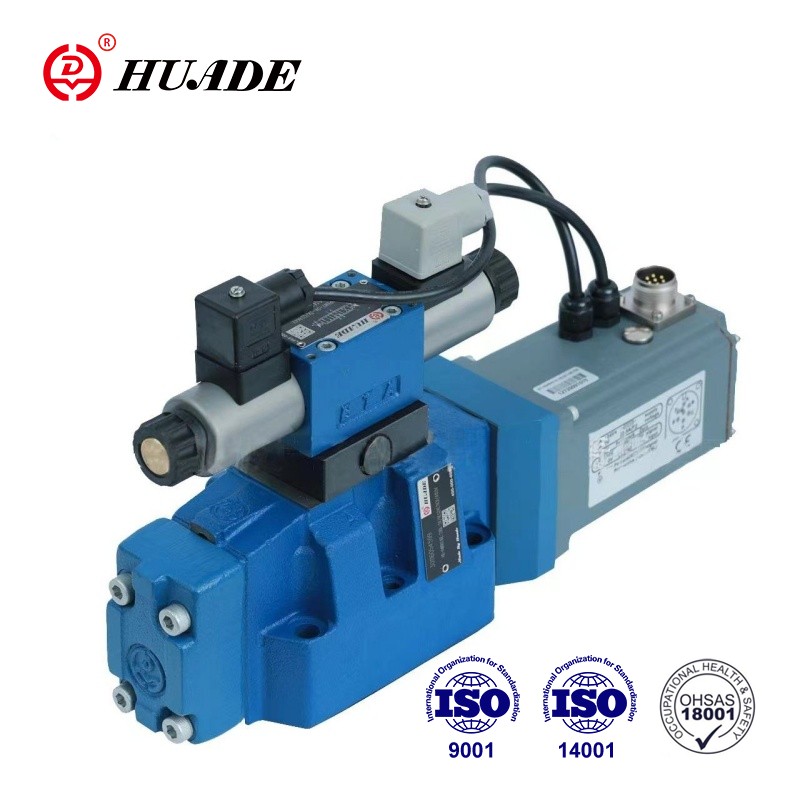

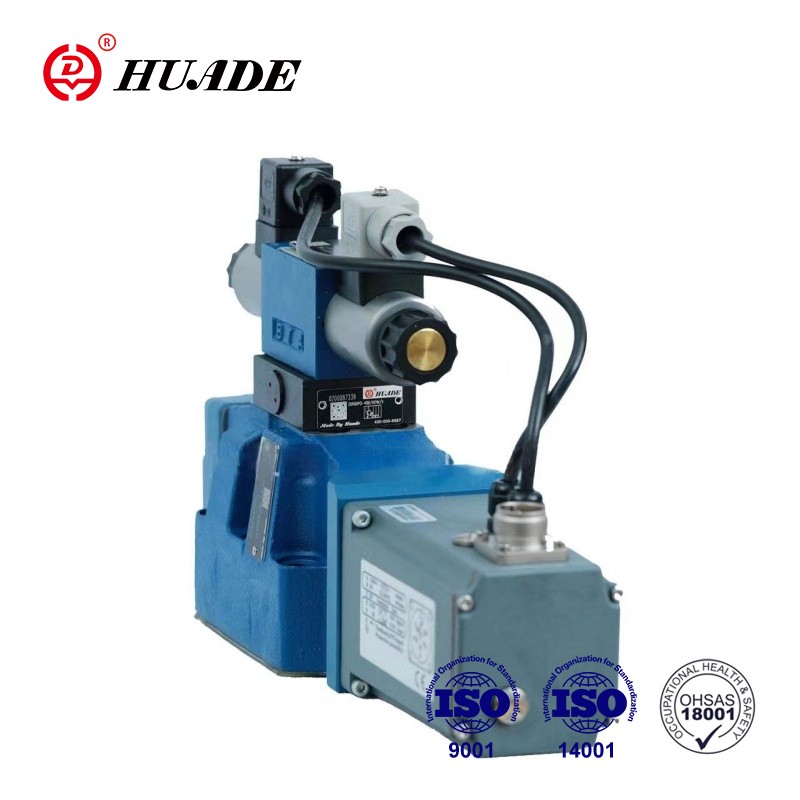

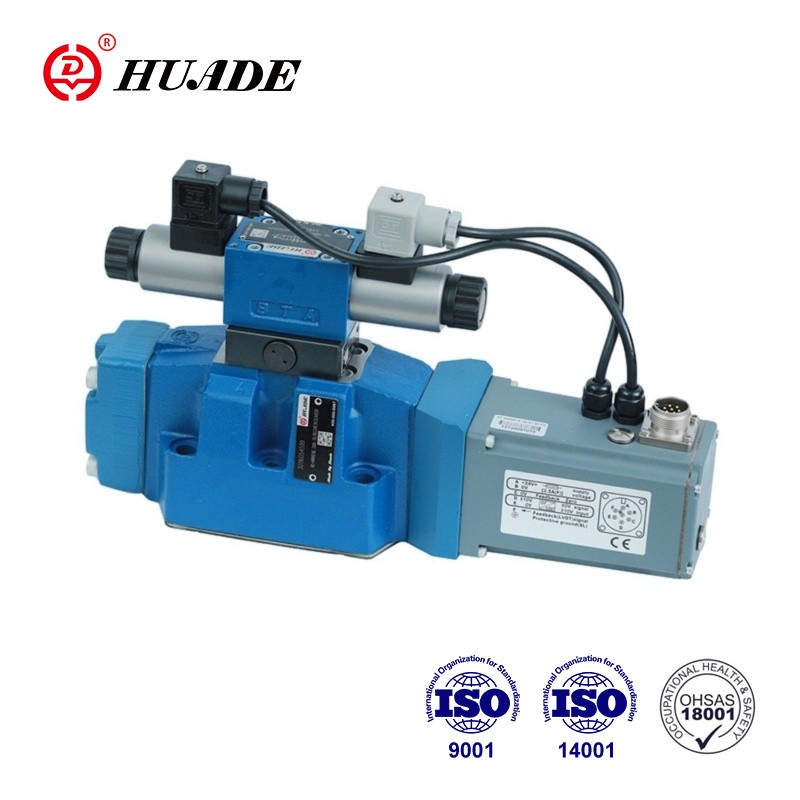

A 4WRTE típusú arányos szelepek pilóta működtetésű irányszabályozó szelepek elektromos helyzetvisszajelzéssel, integrált elektronikával (OBE) és opcionális orsóhelyzet-felügyelettel. A WRTE-4X arányos szelep nagy pontossága, gyors reakciója és stabil vezérlése számos ipari rendszer kulcselemévé teszi.
| Általános | ||||||
| Méretek | 10 | 16 | 25 | 27 | 32 | 35 |
| Súly (kg) | 8.7 | 11.2 | 16.8 | 17 | 31.5 | 34 |
| Beépítési helyzet és üzembe helyezési információk | Lehetőleg vízszintes | |||||
| Környezeti hőmérséklet tartomány (°C) | -20..+50 | |||||
| Maximális tárolási idő (év) | 1 * (ha betartják a tárolási feltételeket; lásd a 07600-B kezelési útmutatót) | |||||
| MTTF értékek az EN ISO 13849 szerint Évek | 150 (további információ a 08012-es adatlapon) | |||||
| Vizsgálatai a DIN EN 60068-2-6 szerint | 10.. 2000 Hz /maximum 10 g/10 ciklus /3 tengely | |||||
| Zajvizsgálat a DIN EN 60068-2-64 szerint | 20... 2000 Hz/10 gS /30 g csúcs/30 perc. /3 tengely | |||||
| Szállítási sokk a DIN EN 60068-2-27 szerint | 15 g / 11 ms /3 lengéscsillapító /3 ökör | |||||
| Nedves hő, ciklikus, a DIN EN 60068-2-30 szerint | 2. változat +25°C ... +55C, 90% ... 97% relatív páratartalom, 2 24 órás ciklus | |||||
Jellemzők:
▶ Tervezés a megbízhatóság és a biztonság fokozása érdekében
1.Automatikus nyomáskiegyenlítés a főfokozat vezérlőkamráiban a vezérlőszelep által
2.A főasztal vezérlőorsóját a rugó közepén középső helyzetben és/vagy az eltolt helyzetben
3.Opcionálisan orsó helyzetfigyeléssel
▶Rugalmas - helyzet-, sebesség- és nyomásszabályozásra alkalmas
▶Precíz – nagy válaszérzékenység és csekély hiszterézis
Alkalmazás:
A WRTE-4X arányos irányszelep széles körben használható a petrolkémiai, az autógyártásban, az intelligens berendezésekben, az energiatermelésben, a kohászati iparban és más iparágakban.
A WRTE-4X szelep alapvetően 3 fő egységből áll:
1. Ház (1) főszínpad vezérlőorsóval (2) és opcionális orsóhelyzet-felügyelettel (13)
2. Beépített elektronika (opcionálisan elektronikai védőmembránnal (14)) a fő fokozat induktív helyzetátalakítójával (3)
3.Pilot vezérlőszelep (4) vezérlőorsóval/aljzategységgel (5), induktív helyzetátalakítóval (6) és nyomásvisszavezetéssel a fő színpad vezérlőorsójának (2) középső helyzetéhez.
Feszültségmentesített proporcionális mágnesszelepekkel (7; 8) a főszínpad vezérlőorsójának (2) középső helyzete a központosító rugó (9) és a nyomásvisszacsatolás miatt. A főszínpad vezérlőorsójának (2) vezérlése a vezérlőszelepen keresztül ( 4)→ a főfokozat vezérlőorsója (2) szabályozottan van elhelyezve.A pilótavezérlő szelep (4) vezérlőorsójának vezérlése az arányos mágnesszelepek (7;8) mágnestekerjének változtatásával. A vezérlés csatlakoztatása, ill. tényleges értékek az integrált elektronikában.Pilot olajellátás a pilótavezérlő szelephez belül a P porton vagy kívülről az X porton keresztül. A pilótaolaj belülről a T porton keresztül vagy kívülről az Y-n keresztül a tartályba.O V parancsértékkel az elektronika vezérli a főszínpad vezérlőorsója (2) középső helyzetben.
szimbóluma Arányos irányszelep WRTE-4X
