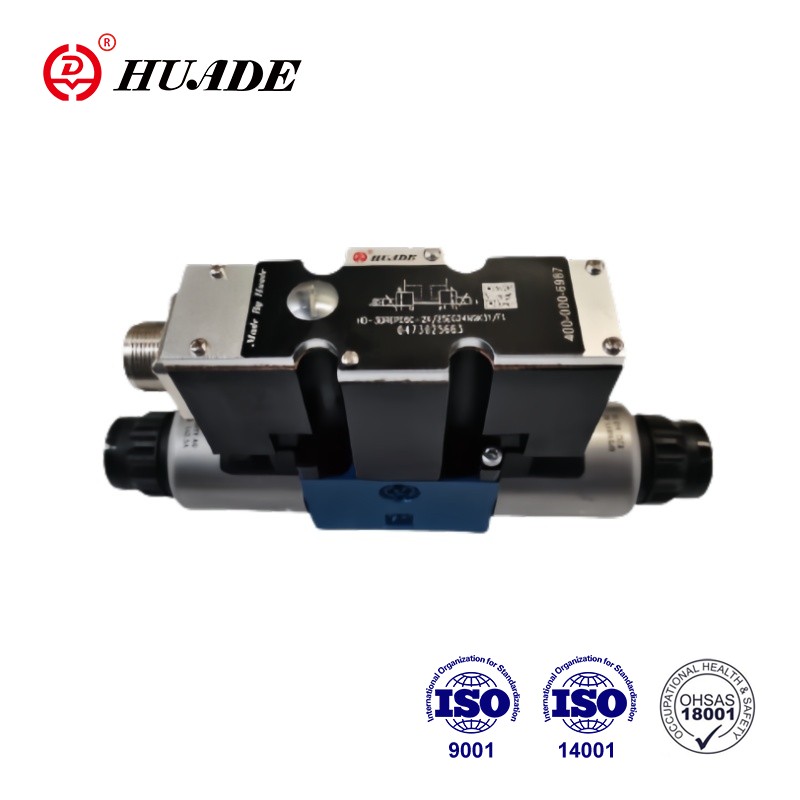

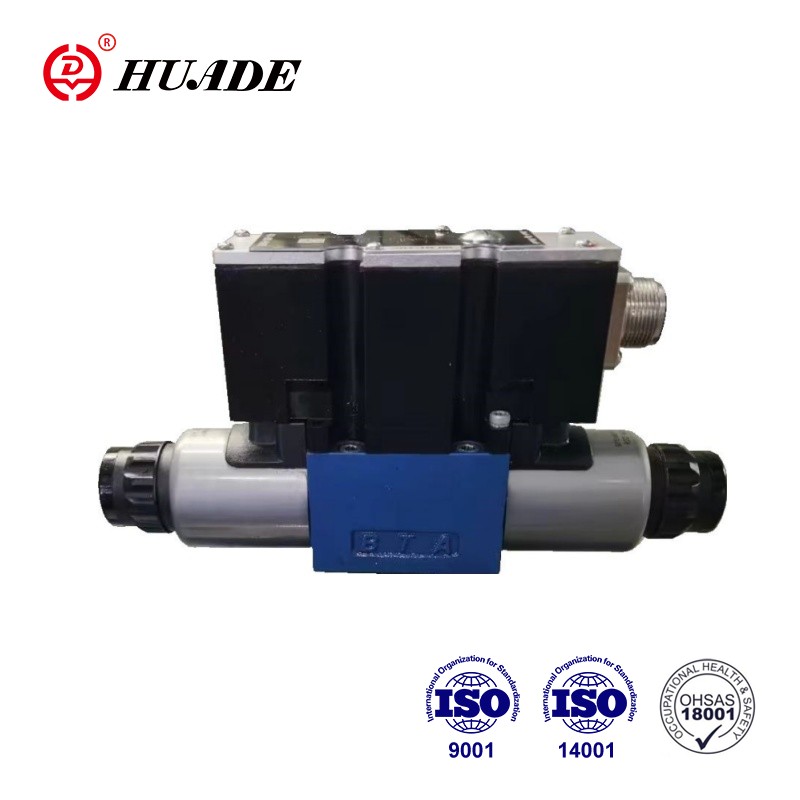

A 3DREPE6-2X arányos nyomáscsökkentő szelephez képest a 3DREPE6E-2X szelep arányos nyomáscsökkentő szelepe hasonló megjelenésű és alapelve van, de a különbség az, hogy beépített erősítővel és A1 interfészsel rendelkezik. A mágnesszelepeket opcionálisan az integrált kontroll elektronika segítségével vezérlik. A Huade 3DREPE6E-2X és Rexroth ugyanazokat a minőségi előírásokat használja. Az előadás megfelelhet Rexroth -nak.
| Hidraulikus | |||
| Szeleptípus | HD-3DREP | HD-3DREPE | |
| Működési nyomástartomány MPA | P -kikötő | 2–10 az 1.6. | |
| 3–10 a 2.5 nyomás szakaszához | |||
| 5–10 a 4.5 nyomás szakaszához | |||
| T -kikötő | 0–3 | ||
| Max. Flow l/perc | 15 (△ P = 5MPa) | ||
| Szűrő finomság (μM) | ≤20 (lehetőleg ≤10) | ||
| Hiszterézis (%) | ≤5 | ||
| Megismételhetőségi pontosság (%) | ≤1 | ||
| Válaszérzékenység (%) | ≤0,5 | ||
| Nyomásfolyadék | Ásványolaj vagy foszfát -észter | ||
| Viszkozitási tartomány mm2/S | 20 ~ 380 | ||
| Nyomásfolyadék -hőmérsékleti tartomány (℃) | -20 ~+80 | ||
| Súly (kg) | 2 | 2.2 | |
| Elektromos | |||
| Elektromos adatok, mágnesszelep | |||
| Szeleptípus | HD-3DREP | HD-3DREPE | |
| Feszültségtípus | DC | DC | |
| Névleges feszültség (V) | 24 | ||
| Max.Current (A) | 1.5 | 2.5 | |
| Mágnesszelep tekercsrezisztencia (ω) | Hideg érték 20 ℃ | 4.8 | 2 |
| Max.Warm érték | 7.2 | 3 | |
| Kötelesség (%) | 100 | ||
| Tekercs hőmérséklete ℃ | akár 150 -ig | ||
| Védelem | IP65 | ||
| Elektromos, vezérlő elektronika | |||
| Erősítő | HD-VT-VSPA2-50-1X/T1 (1AMP-idővel) | integrált kontroll elektronika | |
| HD-VT-VSPA2-50-1X/T5 (5 rámpán) | |||
| Tápfeszültség | Névleges feszültség VDC | 24 | |
| Alsó korlátozó érték v | 19 | ||
| Felső korlátozó érték v | 35 | ||
| aktuális fogyasztás | IMAX a | 1.8 | |
| Impulzusáram a | 4 | ||
Jellemzők:
▶ Az áramlás nyomásának és irányának irányításához közvetlenül vezérelt az arányos szelepek
▶ A központi szálakkal és a cserélhető tekercsekkel rendelkező arányos mágnesszelepek segítségével működtetve
▶ Kézi felülbírálás, opcionális
▶ A tavaszi központú vezérlő orsó
▶ Írja be a HD-3DREPE-t integrált elektronikával, A1 interfészgel
▶ A HD-3DREP típusú külső vezérlő elektronika:
▶ Analóg erősítő típusú HD-VT-VSPA2-50-1X/... Eurocard formátumban
▶ Digitális erősítő típus HD-VT-VSPD-1-1X/. .. Eurocard formátumban
▶ Az elektromos erősítő típusú HD-VT-11118 típusú moduláris kialakítás
▶ A szelep és az arányos kontroll elektronika egyetlen forrásból
Alkalmazás:
A 3DREP6E-2X arányos nyomáscsökkentő szelepet széles körben használják a hidraulikus rendszerek automatikus vezérlésére különféle iparágakban, például szerszámgépek, könnyűipar, kohászat stb.
A 3DREP6-2X típusú háromutas nyomáscsökkentő szelepcsökkentő szelepet közvetlenül az arányos mágnesszelepek működtetik. Átalakítják egy elektromos bemeneti jelet arányos nyomáskibocsátási jelgé. Az arányos mágnesszelepek szabályozható nedves PIN DC mágnesszelepek, központi szálakkal és eltávolítható tekercsekkel. A mágnesszelepeket opcionálisan külső kontroll elektronikával (3DREP-2X típus) vagy integrált kontroll elektronikával (3DREPE-2X típus) vezéreljük.
A szelep elsősorban a következőkből áll: mágnesszelepek (5 és 6), ház (1), kontroll orsó (2), nyomásmérő orsókkal (3 és 4) és opcionális integrált szelep elektronikával (7).
A mágnesszelepek (5 és 6) megszüntetésével a kontroll orsó (2) középpontjában a kompressziós rugók tartják. A (2) kontroll orsót közvetlenül működtetik, amikor az egyik mágnesszelep energiájú.
Például. A mágnesszelep energiájával (5): A nyomásmérő orsó (3) és a kontroll orsó (2) jobbra mozog az elektromos bemeneti jelhez viszonyítva. A P-tól B-től A-ig és T-ig terjedő csatlakozás a progresszív áramlási jellemzőkkel rendelkező keresztmetszeteken keresztül történik.
A mágnesszelep erőfeszítései (5): A kontroll orsó (2) a kompressziós rugók által visszaadja a középső helyzetét. A középső helyzetben az A és B és a T csatlakozások kinyílnak, ezért a nyomásfolyadék szabadon áramlik a tartályba. Az opcionális kézi felülbírálás (9 vagy 10) lehetővé teszi a kontroll orsó mozgatását (2) anélkül, hogy a mágnesszelep energiát adna.
A 2 pozíciós szelep ennek a verziójának funkciója alapvetően megegyezik a 3 kapcsoló helyzetű szelepével.
A 2 pozíciós szelepet azonban csak 5 vagy 6 mágnesszeloiddal kell felszerelni. A (11) dugót a második mágnesszelep helyett helyezik el.
Az arányos arányos nyomáscsökkentő szelep szimbólumai 3DREP6E-2X
Más arányos szelepekkel együtt használják
A kombinált szelep csomagja
