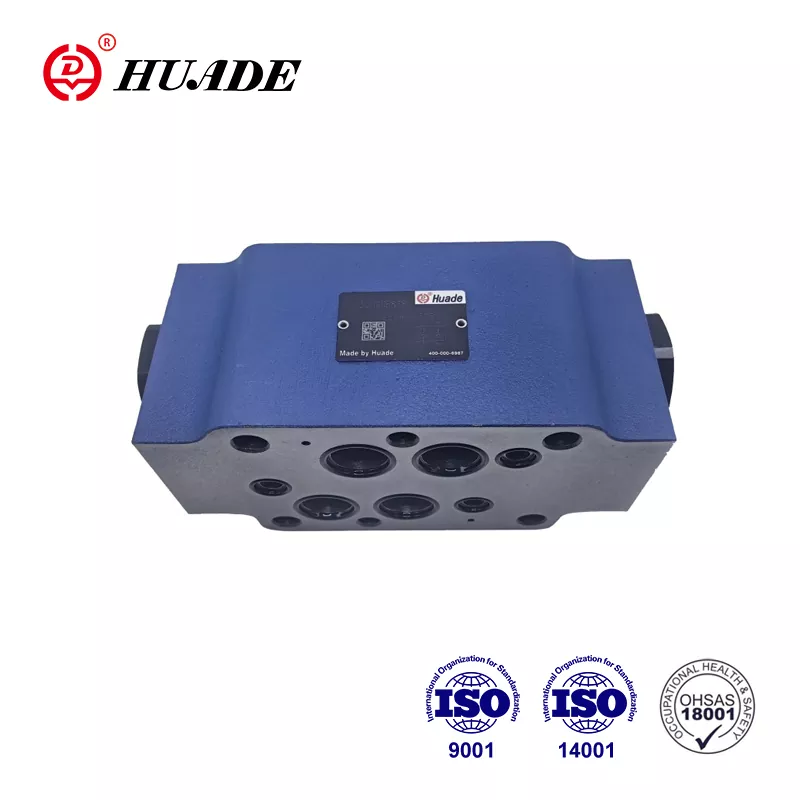

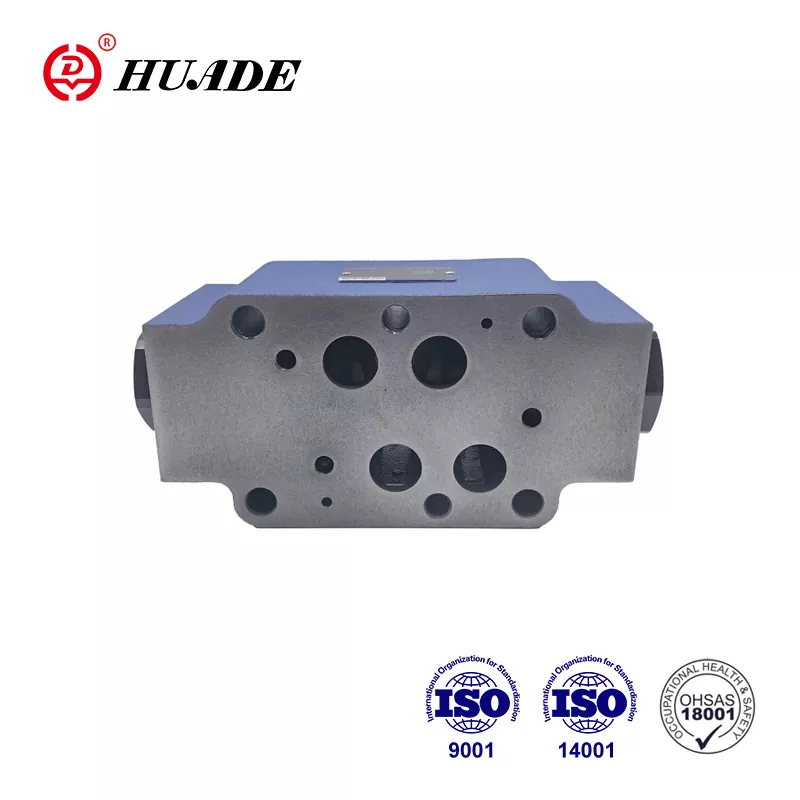

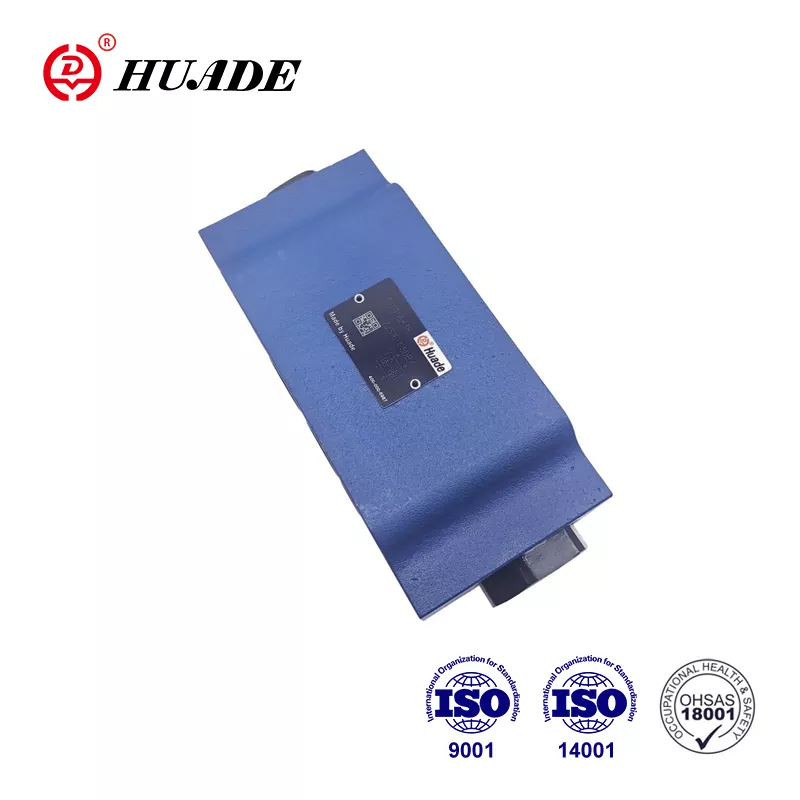

Visszacsapó szelep szendvicslemez Z2S 16

A kínai és a német kormány 1979-ben létrejött stratégiai partnersége révén Huade kétszer működött együtt a Rexrothtal. A Huade® Z2S 16 visszacsapó szelep helyettesítheti a Rexroth Z2S 16 szelepét ugyanabban a sorozatban. Az ár ésszerűbb. A gyár jó ellenőrző rendszerrel rendelkezik a stabil teljesítmény biztosítása érdekében. Minden Z2S 16 szabványos kartondobozba és vízálló műanyag csomagolásba kerül, mielőtt elhagyja a gyárat. A Huade megfelelt az ISO9001, ISO14001 és OH SAS18001 szabványoknak. A Huade® hidraulikus irányszelepeket megbízható teljesítményük miatt a hadiiparban használják. Ez egy régi nemzeti márka Kínában.

A Z2S visszacsapó szelep szendvicslemez termékparamétere 16

A termék jellemzői és a Z2S visszacsapószelep szendvicslemez alkalmazása 16

Jellemzők:

▶ Függőleges egymásra rakható szerelvényekhez használható

▶ Egy vagy két szervizport szivárgásmentes lezárásához

▶ Portolási minta Din 24 340 form A, ISO4401 és CETOP - RP 121H

Alkalmazás:

Ezt a Z2S ellenőrző szelepet függőleges egymásra rakott telepítéshez használják. Szükség esetén szivárgás nélkül tömíthet egy vagy két működő olajnyílást.

A Z2S visszacsapószelep szendvicslemez funkciói, része, szimbólumai 16

A Z2S 16 típusú, pilóta működtetésű visszacsapó szelep szendvicslemezes kialakítású. Egy vagy két szervizport szivárgásmentes lezárására szolgál, akár hosszú időre is. A szabad áramlás A1-ből A2-be vagy B1-ből B2-be történik. Az A1 B1-ben az ellenkező irányú áramlás blokkolva van. Amikor a folyadék A1-ből A2-be áramlik, az orsót nyomás alá helyezik, és jobbra tolják, ezáltal kinyitják a golyós szelepet, amely kinyitja a golyóscsapot. A szelep megfelelő zárásának biztosítása érdekében az irányszelep A2 B2 szervizcsatlakozóit semleges helyzetben kell a tartályhoz csatlakoztatni.

A Z2S szimbóluma

A Z2S tipikus áramköri példája
