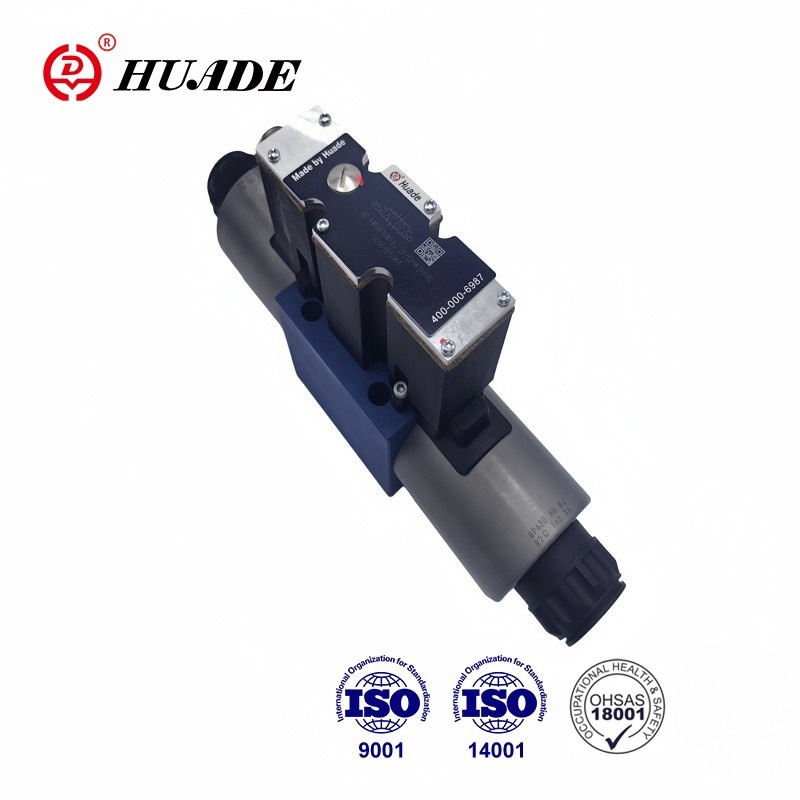

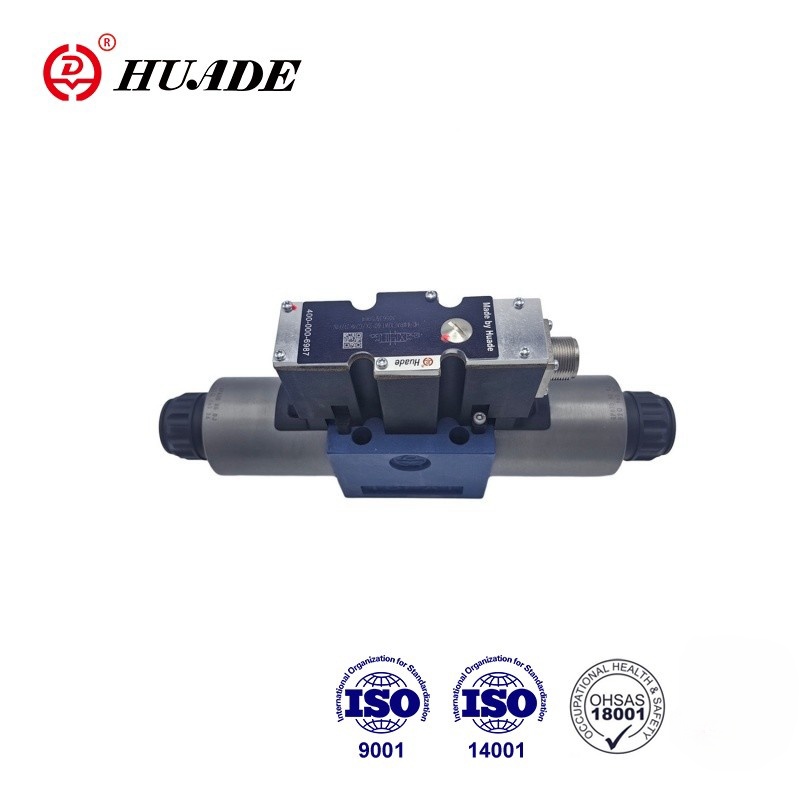

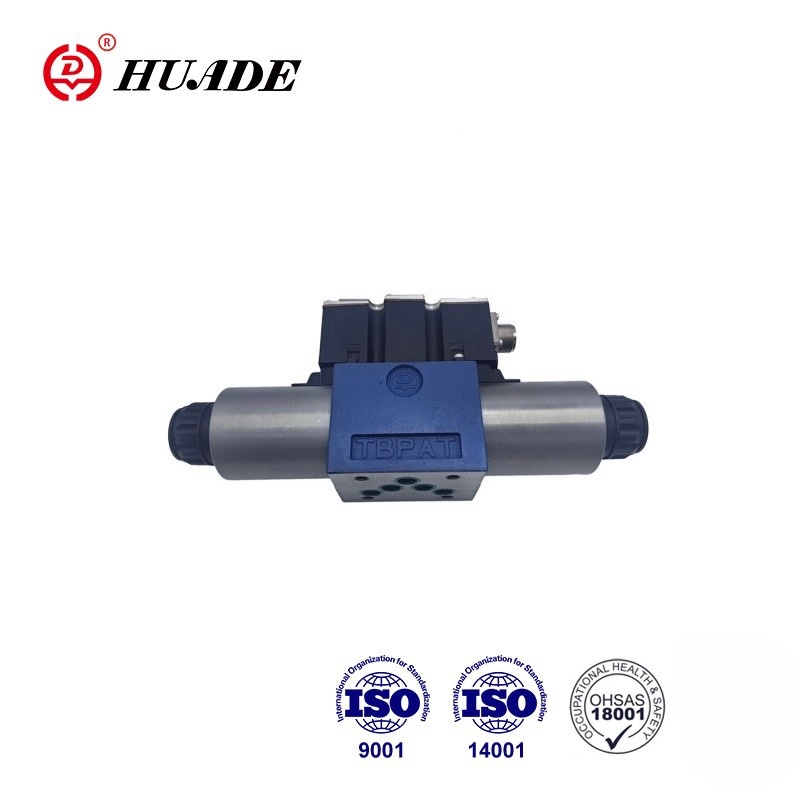

A 4WRAE 10 W1-60-2X arányos irányszelep egy közvetlen működtetésű 4/2- és 4/3-utas arányos irányú szelepek. Ez a szelep lemezre van felszerelve. A 4WRAE 10 W1-60-2X opcionális beépített erősítővel és bemeneti opciókkal rendelkezik az A1 vagy F1. Az előadás kompatibilis az első soros nagy márkákkal, és jó megfizethető alternatíva. Az arányos szelepek sorozatát széles körben használják a tengeri iparban.
| Hidraulikus | |||
| Szeleptípus | HD-WRA | HD-WRAE | |
| Működési nyomás (MPA) | A, P, B port | 31.5 | 31.5 |
| Ports t | 21 | 21 | |
| Névleges áramlás qv nom △ p = 1mpa | NS6 (l/perc) | 7、15 és 26 | |
| NS10 (L/perc) | 30. és 60. | ||
| A szennyeződés foka (μm) | ≤20 | ||
| Hiszterézis(%) | ≤5 | ||
| Megfordítási hiba (%) | ≤1 | ||
| Válaszérzékenység (%) | ≤0,5 | ||
| Nyomásfolyadék | Ásványolaj vagy foszfát -észter | ||
| Viszkozitási tartomány | 20 ~ 380 | ||
| Környezeti hőmérsékleti tartomány (℃) | -20 -+80 | -20-2050 | |
| Súly (kg) | NS6 | 2 | 2.2 |
| Ns10 | 6.6 | 6.8 | |
| Elektromos | |||
| Elektromos, mágnesszelep | |||
| Szeleptípus | HD-WRA | HD-WRAE | |
| Feszültségtípus | DC | ||
| Feszültségvezérelt (v) | ± 10 | ||
| Max. | 2.5 | ||
| Mágnesszelep tekercsrezisztencia (ω) | Hideg érték 20 ℃ | 2 | |
| Max. meleg érték | 3 | ||
| Vám | 100% | ||
| Tekercs hőmérséklete (℃) | +150 -ig | ||
| Szelepvédelem a DIN40050 -hez | IP65 | ||
| Elektromos, vezérlő elektronika | |||
| vezérlő elektronika | HD-VT-VSPA2-1-1X/ | integrálva a szelepbe | |
| Tápfeszültség | Névleges feszültség VDC | 24 | |
| Alsó korlátozó érték v | 21/22 | 19 | |
| Felső korlátozó érték v | 35 | ||
| Az erősítő energiafogyasztása | I max a | 1.8 | |
| Max. Teljesítmény impulzus áram a | 3 | ||
Jellemzők:
▶ Az allemez rögzítéséhez
▶ Az áramlás irányának és térfogatának irányításához közvetlen működtetett arányos szelep
▶ A tavaszi központú vezérlő orsó
▶ Integrált kontroll elektronika, A1 vagy F1 interfész a 4WRAE típushoz
▶ A központi szálakkal és eltávolítható tekercsekkel rendelkező arányos mágnesszelepek segítségével történő működtetés
▶ A 4WRA típusú elektronika vezérlése
Alkalmazás:
A 4WRAE 10 W1-60-2X 4/2- és 4/3-utas arányos irányú szelepeket közvetlen működtetett alkatrészekként tervezték az alpadok rögzítéséhez. A 4WRA 6 W30-2X arányos irányszelepet használják a hidraulikus folyadék áramlásának és irányának szabályozására.
A 4WRAE 10 W1-60-2X arányos szelepek alapvetően a következőkből állnak: (1) a (2) rögzítő felületi vezérlő orsóval (2) kompressziós rugókkal (3), mágnesszelepek (4) központi szálakkal, opcionális integrált szelep elektronikával (5).
HD-4WRA (E) ... 2x/...
A (4) mágnesszelepek (4) kialakulásával a (2) kontroll orsót a központi helyzetben tartják a kompressziós rugókkal (3).
A kontroll orsó közvetlen működtetése (2) az arányos mágnesszelep energiájával. A "B" mágnesszelep szabályozása (4). A (2) kontroll orsó balra mozgatja az elektromos bemeneti jelet. A P-re és a B-tól T-ig terjedő jelöléssel rendelkező nyílás-szerű keresztmetszeteken keresztül, progresszív áramlási jellemzőkkel. A mágnesszelep-erőfeszítés (4). A kontroll orsót (2) a központi helyzetbe kompressziós rugóval (3) adják vissza a központi helyzetbe.
Az arányos irányított szelep szerkezete 4WRA -2X
HD-4WRA (E) ... A-2X
Elvileg ennek a szelep verziónak a funkciója megfelel a 3 orsó pozícióval rendelkező szelepnek. A 2 orsó pozícióval rendelkező szelepek azonban csak az "A" mágnesszeleppel vannak felszerelve. A 2. arányos mágnesszelep helyett az NS 6 -ra vagy az NS 10 A fedélre (5) dugó van felszerelve.
MEGJEGYZÉS A 4WRA 6 ..- 2x/... típusú típushoz
Kerülni kell a tartályvonal elvezetését. A megfelelő beszerelési feltételekkel be kell szerelni egy hátsó nyomásszelepet (a hátsó nyomás kb. 0.2mPa).
