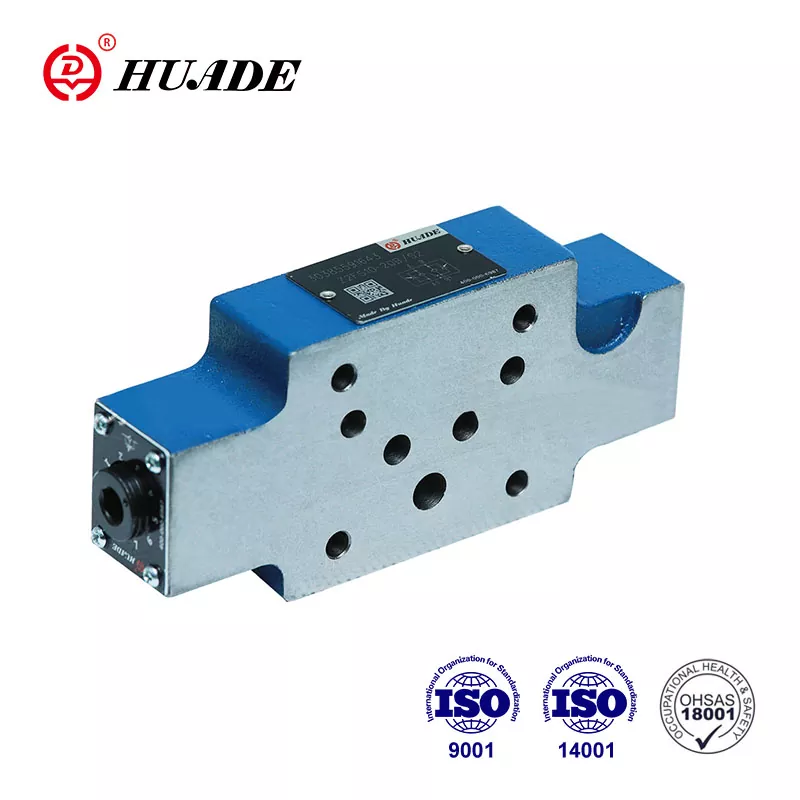

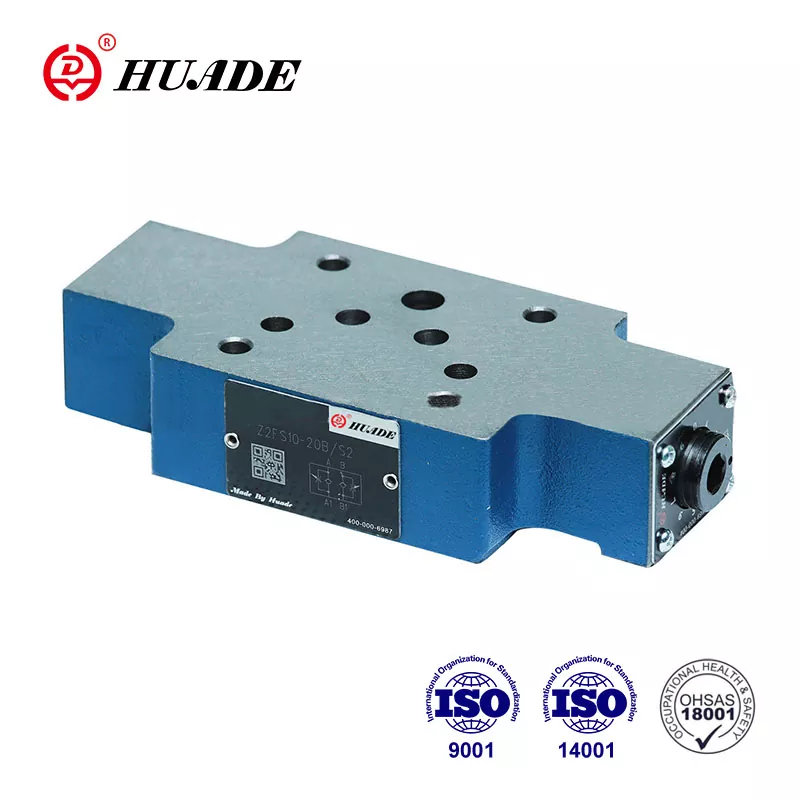

Dupla fojtószelep/ellenőrző szelepek Z 2 FS10 ... 20b/... szendvicslemez -kialakításban vannak. Függőlegesen összeállíthatók. A Rexroth élvonalbeli technológiájának bevezetésével a HUADE® Z2FS 10 elérheti a Rexroth termékekkel azonos szintet a teljesítmény, a minőség és a kompatibilitás szempontjából. A Huade® Throttle szelepek széles körű piaci elismerést és felhasználói bizalmat nyertek.
|
Méret |
10 |
|
Maximális áramlás (L/perc) |
160 |
|
Maximális működési nyomás (MPA) |
31.5 |
|
Nyomásfolyadék |
Ásványolaj (NBR tömítéshez) vagy foszfát -észter (FPM -pecséthez) |
|
Viszkozitási tartomány (mm ²/s) |
10–800 |
|
Folyadékhőmérsékleti tartomány (℃) |
-30 -tól+80 -ig |
Jellemzők:
▶ A szendvics lemez kialakítása
▶ A mintázat a DIN 24 340 -re, az A, ISO 4401 és a CETOP - RP 121H -ra
▶ Két szervizport fő- vagy kísérleti áramlásának korlátozása
▶ Meter-in vagy méter-out vezérlés.
Alkalmazás:
A dupla fojtószelep -ellenőrző szelepek Z2FS 10 -et használják a fő- vagy a pilóta olajáramlás korlátozására egy vagy két szervizporton. TWO szimmetrikusan elrendezett fojtószelep/ellenőrző szelepek korlátozása (állítható fojtószelep -orsók segítségével) egy irányba, és lehetővé teszi a szabad visszatérési áramlást a másik irányba.
A Z 2 FS10 ... 20b/... típusú szelepek dupla fojtószelep/ellenőrző szelepek a szendvicslemez kialakításában.
Fő áramláskorlátozás
A dupla fojtószelep/ellenőrző szelep az irányított szelep és az albel között van felszerelve, hogy megváltoztassa a működtető sebességét (a fő áramlás korlátozása).
Pilóta áramlás korlátozása
A pilóta által működtetett irányú szelepek esetében a kettős fojtószelep/ellenőrző szelep használható pilóta fojtószelepeként (pilóta áramlás korlátozása). Ebben az esetben a főszelep és a pilótaszelep közé van felszerelve.
A kettős fojtószelep/ellenőrző szelep szerkezete, Z 2 FS10 ... 20B típus
A Z 2 FS10 ... 20B hidraulikus rendszereinek elve
