Fojtószelep -ellenőrző szelep Z2FS 6

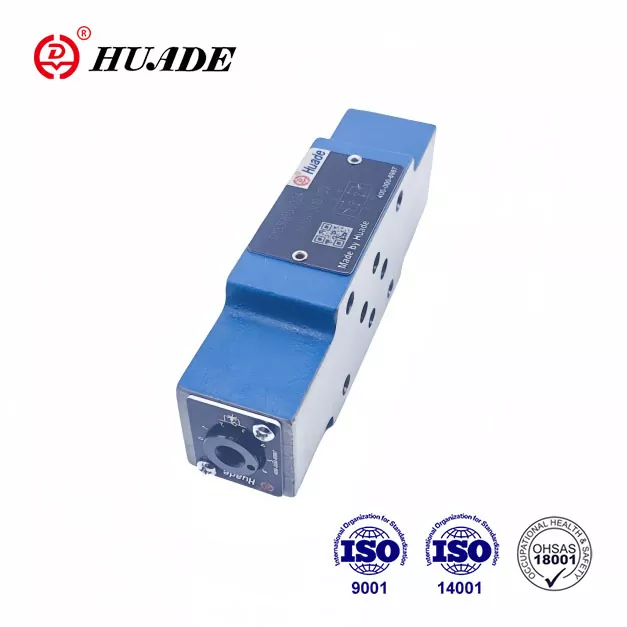

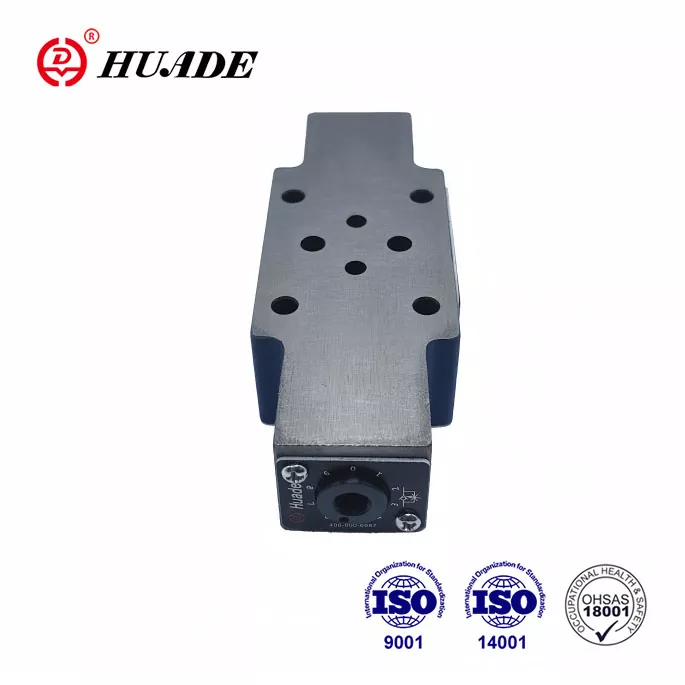

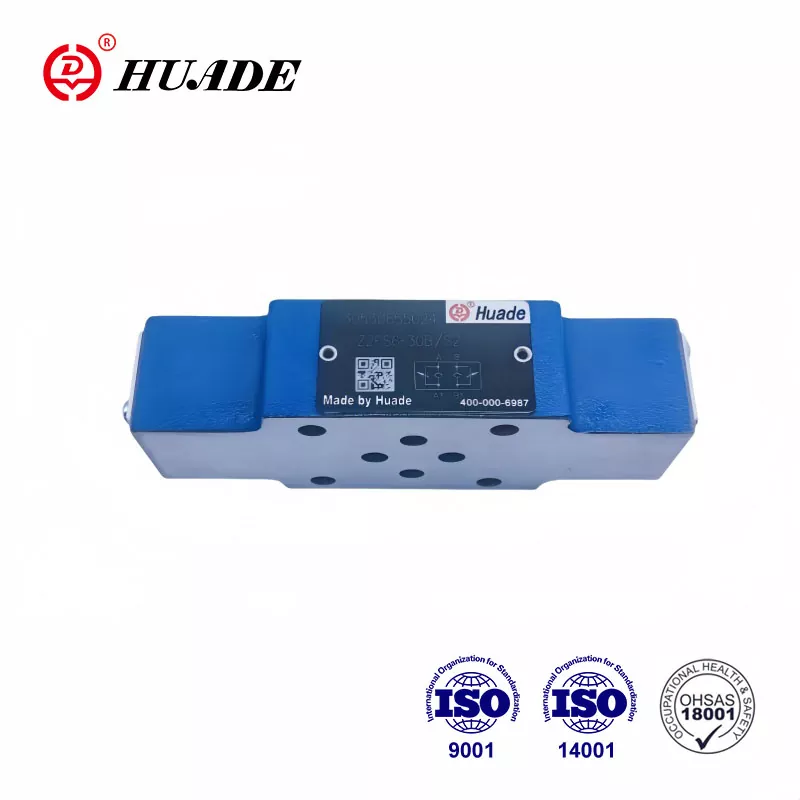

A Z 2 FS 6 típusú szelepek dupla fojtószelep/ellenőrző szelepek a szendvicslemez kialakításában. Ez a szelep függőleges halmozódási szerelvényre alkalmas, és a bemeneti vagy kimeneti mérőszámú vezérléshez használják. A Rexroth-szal folytatott két hosszú távú együttműködés eredményeként ez a Throttle Z2FS 6 megfelel a Rexroth-nak a teljesítményben, és helyettesítheti a Rexroth® Z2FS6 3XB sorozatot. Ez egy megfizethető alternatíva Rexroth számára.

A fojtószelep -ellenőrző szelep Z2FS termék paramétere 6

Termékjellemző és a fojtószelep -ellenőrző szelep Z2FS 6 alkalmazása

Jellemzők:

▶ A szendvics lemez kialakítása

▶ A mintázat a DIN 24 340 -re, az A, ISO 4401 és a CETOP - RP 121H -ra

▶ A fő vagy a pilóta áramlásának korlátozása két szervizportdal

▶ Meter-in vagy méter-out vezérlés.

Alkalmazás:

A fojtószelep -ellenőrző szelepek Z2FS 6 -at használják a fő- vagy a pilóta olajáramlás korlátozására egy vagy két szervizporton.

A fojtószelep -ellenőrző szelep Z2FS 6 szakasza és szimbóluma

Két szimmetrikusan elrendezett fojtószelep/ellenőrző szelepek korlátozza az áramlást (állítható fojtószelep -orsók segítségével) egy irányba, és lehetővé teszi a szabad visszatérési áramlást a másik irányba.

Fő áramláskorlátozás

A dupla fojtószelep/ellenőrző szelep az irányított szelep és az albel között van felszerelve, hogy megváltoztassa a működtető sebességét (a fő áramlás korlátozása).

Pilóta áramlás korlátozása

A pilóta által működtetett irányú szelepek esetében a kettős fojtószelep/ellenőrző szelep használható pilóta fojtószelepeként (pilóta áramlás korlátozása). Ebben az esetben a főszelep és a pilótaszelep közé van felszerelve.

A dupla fojtószelep/ellenőrző szelep szerkezete, a Z2FS6 30B típus

Hidraulikus rendszerek alapelve
