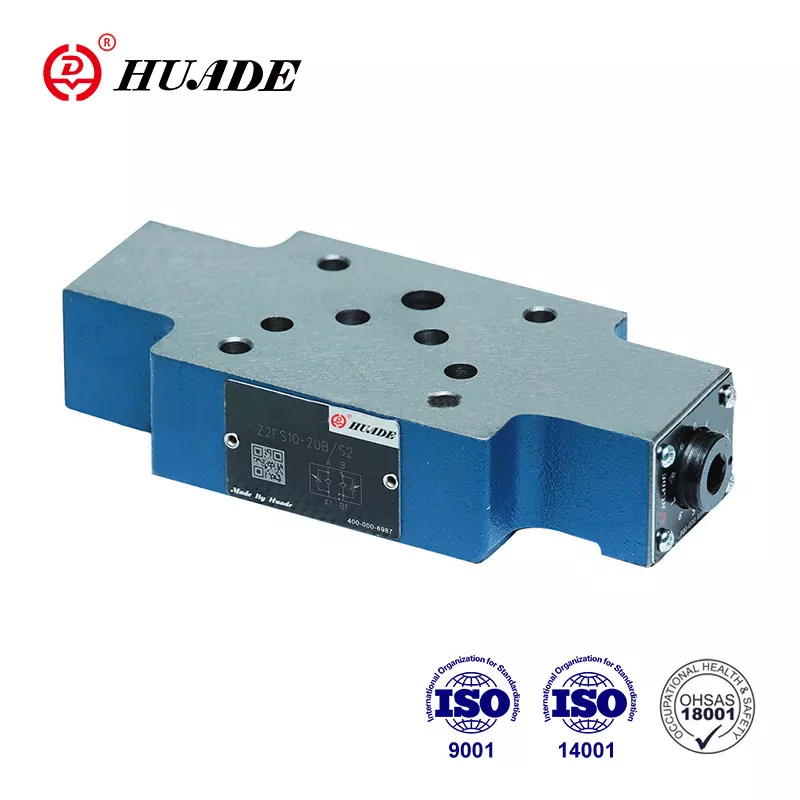

A Z2FS 10...-30B/... típusú dupla fojtószelep/visszacsapó szelep szendvicslemezes kivitelben van. Ezt az áramlási szelepet mérő-be- vagy mérő-kimenet-vezérlésre használják. Leválthatja a Rexroth által kínált Z2FS 10-5-3X sorozatot a Rexroth-tal való két hosszú távú együttműködésnek köszönhetően. A Z2FS 10-5 fojtószelepek termékcsomagolása is testreszabható, például műanyag vízálló csomagolás, szabványos karton vagy rétegelt lemez csomagolás.
|
Nyomásos folyadék |
Ásványi olaj (NBR tömítéshez), vagy foszfát-észter (FPM tömítéshez) |
|
Folyadék hőmérséklet tartomány (℃) |
-30 és +80 között |
|
Viszkozitási tartomány (mm²/s) |
10-től 800-ig |
|
A szennyezettség mértéke |
A hidraulikafolyadék maximális megengedett szennyezettségi foka a NAS 1638 szerint |
|
Maximális üzemi nyomás (MPa) |
31,5-ig |
|
Maximális áramlás (L/perc) |
160-ig |
|
Súly (kg) |
kb.3.1 |
Jellemzők:
▶ Szendvicspanel szelep
▶ Portolási minta DIN 24 340 szerint A, ISO 4401 és CETOP - RP 121 H szerint
▶ 2 szervizcsatlakozó fő- vagy előtétfolyadék áramlásának korlátozására
▶ 3 beállító elem
. Zárható forgatógomb skálával
. Orsó belső hatszöggel és skálával
. Forgó gomb skálával
▶ Be- vagy kimérő vezérléshez
Alkalmazás:
A Z2FS 10-5 dupla fojtószelepes visszacsapó szelep egy vagy két szerviznyílás fő vagy előtétáramának korlátozására szolgál. Két szimmetrikusan elhelyezett fojtószelep/visszacsapó szelep korlátozza az áramlást az egyik irányban, és lehetővé teszi a szabad áramlást az ellenkező irányba.
A beadagolás ellenőrző folyadéka az A1 nyílásból az A2 nyílásba a fojtóponton (1) keresztül jut el, amely a szelepülékig (2) és a fojtóorsóig (3.1) áll. A fojtóorsó (3.1) a tengelyirányban állítható az orsón (4) keresztül, így a fojtópont (1) beállítható. Ezzel egyidejűleg az A1 nyílásban lévő folyadék a furaton (5) keresztül eléri az orsó oldalát (6). a rugóerőn felül jelenlévő nyomás a fojtószelep-orsót (3.1) fojtóhelyzetben tartja. A B2 szerviznyílásból visszaáramló áramlás a fojtószeleporsót (3.2) a rugóval (7) szemben mozgatja, így a szelep visszacsapó szelepként működik és szabad áramlást tesz lehetővé. A szelep beépítési módjától függően a fojtóhatás be- vagy kiméréses vezérlésként is elrendezhető.
A fő folyadékáramlás korlátozása
A működtető sebességének (főfolyadék áramlásának) megváltoztatásához a kettős fojtószelep/visszacsapó szelepet az irányítószelep és az allemez közé kell beszerelni.
A pilótafolyadék áramlásának korlátozása
A pilóta működtetésű irányított vezérlőszelepeknél a kettős/fojtószelep visszacsapó szelep előfojtószelep-szabályozásként (pilot folyadékáramlás) van beépítve. A főszelep és a vezérlőszelep közé van szerelve.
Dupla fojtószelep/visszacsapó szelep felépítése, Z 2 FS 10-5-30B típus
A Z 2 FS 10 - 30B szimbóluma
