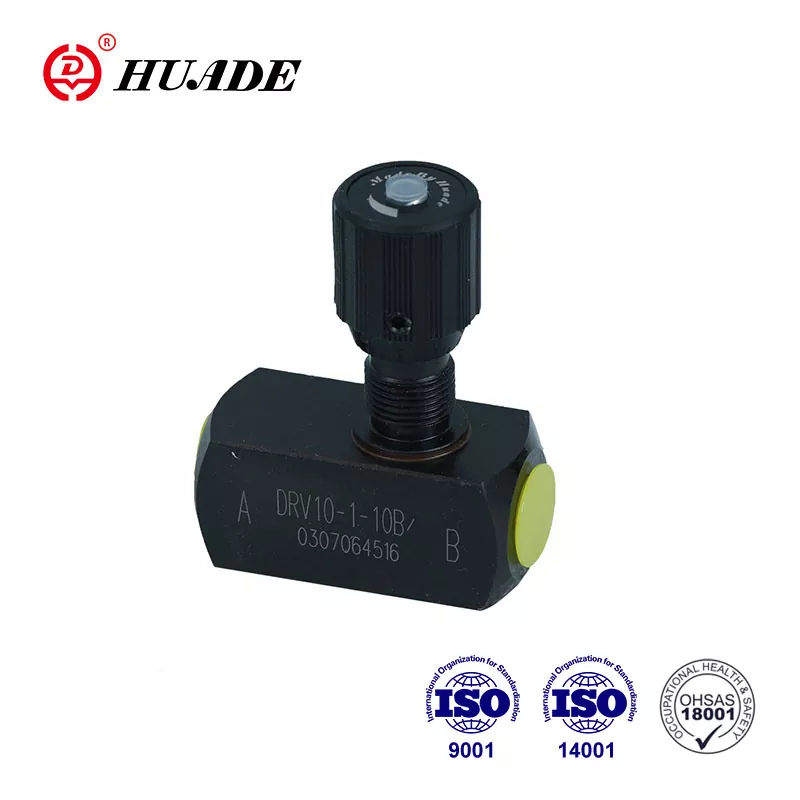

Fojtószelep visszacsapó szelep DRV

A DRV típusú szelepek a fojtószelep/visszacsapó szelep. Ez a szelep egyszerű szerkezetű és széles körben használatos. A Rexroth-tal való két hosszú távú együttműködésnek köszönhetően a Huade® hidraulikus fojtószelepek megfelelnek a nemzetközi márkák hasonló termékeinek minőségének. Megfizethető alternatívát jelentenek ezeknek az első osztályú márkáknak. A Huade® jól ismert védjegy Kínában.

Fojtószelep visszacsapószelep DRV termékparaméter

Anyag	Acél	Sárgaréz	Rozsdamentes acél
Max. megengedett üzemi nyomás (MPa)	35-re	15-ig	35-re
A visszacsapó szelep repedésnyomása (DRV típus)	0,05 (ha szükséges a repedési nyomás)
Folyadék	Ásványi olaj vagy foszfát-észter
Folyadék hőmérséklet tartomány (℃)	-30 és +80 között
Viszkozitási tartomány (mm²/s)	10-től 800-ig
Beépítési helyzet	választható

A termék jellemzői és a fojtószelep visszacsapó szelep DRV alkalmazása

Jellemzők:

▶ Menetes csatlakozás

▶ Aljzatlemez szerelés

Alkalmazás:

A DRV típusú fojtó-/visszacsapó szelepek arra szolgálnak, hogy pontos olajáramlást állítsanak be az egyik irányba, és biztosítsák a szabad visszaáramlást az ellenkező irányba.

A DRV fojtószelep visszacsapó szelep szakasza és szimbóluma

A DRV fojtószelep/visszacsapó szelep alapvetően egy házból (1), a beállító gombból (2) és reteszelő szerkezetből (3) áll. A beállító gombot (2) balra forgatva a fojtócsappal (5) ellátott orsó (4) maximálisra növeli az áramlási szakaszt (6). A beállító gombot (2) jobbra forgatva az orsó (4) a fojtócsappal (5) csökkenti az áramlási szakaszt (6), amíg teljesen be nem záródik, szivárgás nélkül. Az ismételt beállításhoz egy színskála (7) található az orsó (4) felső végén. A színes háromszög (8) területe azt jelzi, hogy a szelep milyen messze van nyitva (minél nagyobb a színes háromszög, annál nagyobb a nyílás). . Az áramlási beállítást a zárószerkezet (3) rögzíti.

A fojtószelep visszacsapó szelep DRV felépítése

A fojtószelep visszacsapó szelep DRV szimbóluma
