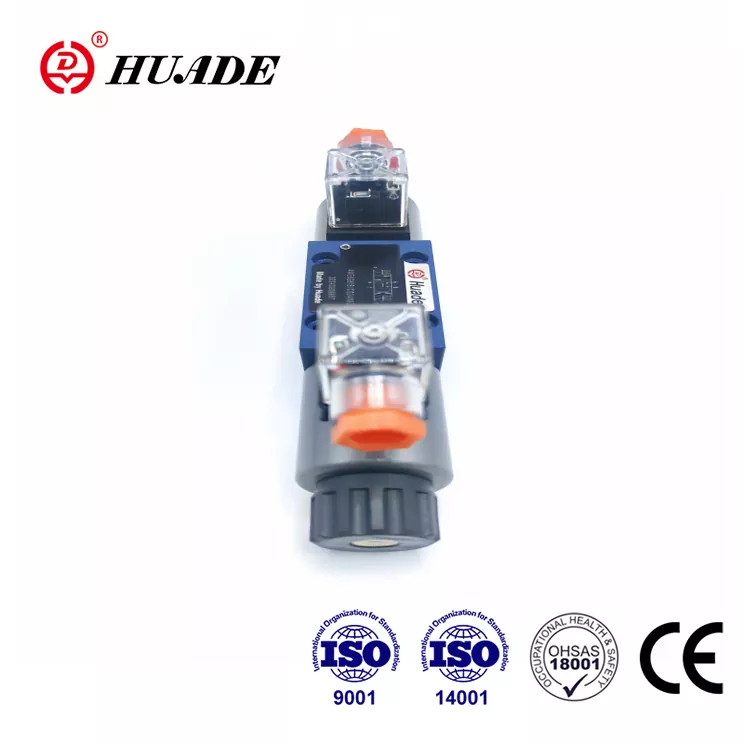

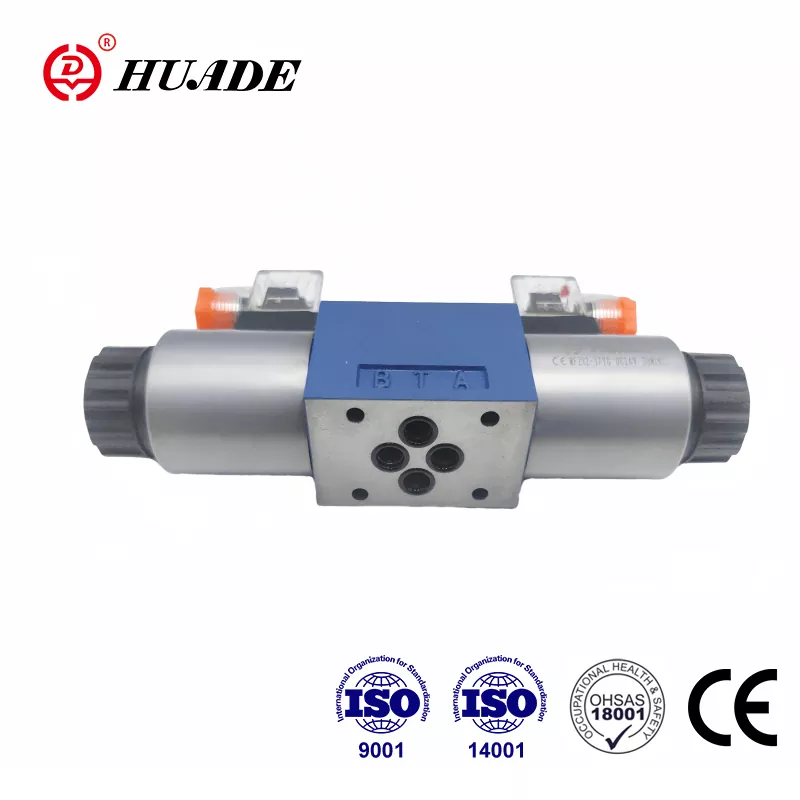

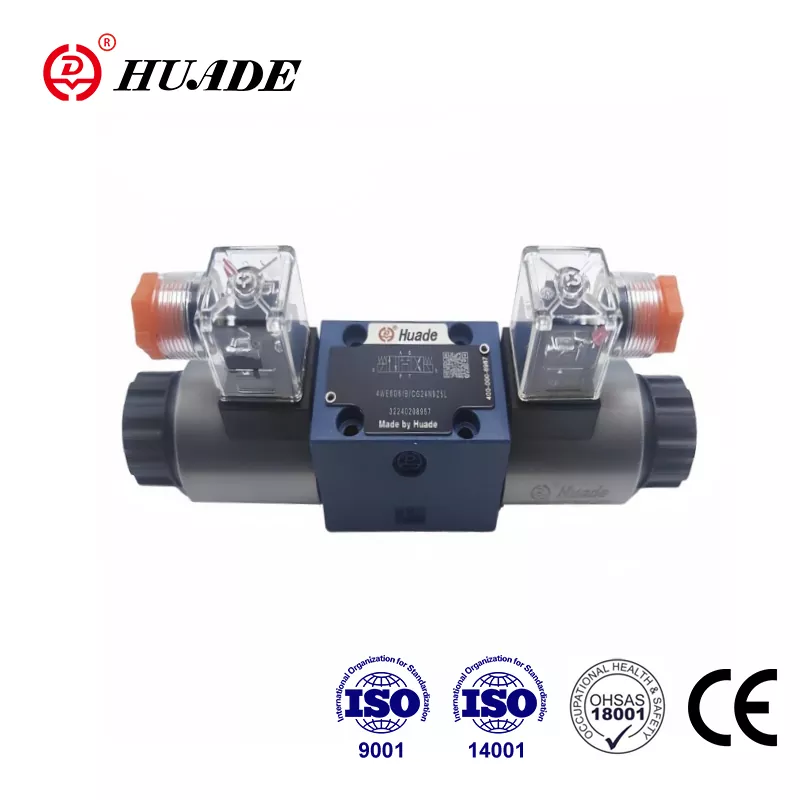

A Huade Hydraulics 4We6 sorozat ugyanazokat a termelési szabványokat használja, mint a Rexroth, amely helyettesítheti a Rexroth Directional szelep 4WE6 sorozatot. A Huade 4We6 sorozata egy mágnesszelepű, 4-utas/3-helyzetű irányvezérlő szelep, amelyet Rexroth egyenértékű sorozatának közvetlen pótlásaként terveztek. Az azonos hordozó méretekkel és a teljesítményparaméterekkel a 4WE6 irányított szelep biztosítja a zökkenőmentes integrációt a meglévő hidraulikus rendszerekbe, miközben 20-30% -os költségmegtakarítást kínál.
| Hidraulikus | |||
| Max. | legfeljebb 35.0 | ||
| T (㎫ ㎫) port | 21 (-); 16 (～) | ||
| Az A és B szimbólumokkal a T portot lefolyó portként kell használni, ha a működési nyomás a megengedett tartálynyomás felett van. | |||
| Max.Flow (l/perc) | 80 (-); 60 (～) | ||
| Nyomásfolyadék | Ásványolajok vagy foszfát -észter | ||
| Viszkozitási tartomány (mm2/s) | 2,8 ~ 500 | ||
| Nyomásfolyadék -hőmérsékleti tartomány）） | -30 ～+80 | ||
| Szennyeződés mértéke | A hidraulikus folyadéknak a NAS 1638 -as 9. osztályba történő kiengedési fokozatának maximális megengedett foka. Ezért javasoljuk a szűrőt, amelynek minimális retenciós sebessége β10 ≥75 | ||
| Elektromos | |||
| Feszültségtípus | DC | AC 50/60Hz | |
| Rendelkezésre álló feszültségek (V) | 12, 24, 42, 60, 96 | 42, 110, 120, 230 | |
| 110, 180, 205, 220 | 50/60Hz | ||
| Energiafogyasztás (w) | 30 | ||
| Tartóerő (VA) | - | 50 | |
| Bekapcsoló teljesítmény (VA) | - | 220 | |
| Vám | folyamatos | ||
| Az idő váltása az IS0 6403 -ra | On (MS) | 25–45 | 10–20 |
| OFF (MS) | 10-25 | 15–40 | |
| Védelem a dinnek | IP 65 | ||
| Kapcsolási frekvencia (ciklusok/h) | akár 15000 -ig | akár 7200 -ig | |
▶Típus:Mágnesszeleppel működtetett, orsó típusú irányú szelep
▶Pozíciók/portok:4-utas, 3-helyzet
▶Nyomásértékelés:Akár 315 bár
▶Áramlási kapacitás: akár 80 L/percig
▶Feszültségbeállítások:24 V DC / 110 V AC / 220V AC
▶Port mérete:Ng6
▶Pecsét anyagok:NBR/FKM
Előnyök vs Rexroth vs.
✔huade irányított szelepei 4WE6 teljesen felcserélhetők a Rexroth által kínált ugyanazokkal a sorozatokkal, például a rögzítő méretek, a portálás és az elektromos csatlakozók illesztése.
✔ Huade irányított szelepei 4WE6 költséghatékonyabbak a lokalizált termelés szempontjából, csökkenti az átfutási időt és az árakat.
✔ A Huade szigorú QC -ellenőrzési rendszerrel rendelkezik, amelyet minden terméket 100% -ban tesztelnek a szivárgás, a nyomásstabilitás és a ciklus élettartama szempontjából.
Tipikus alkalmazások
A Huade Diectial Control 4WE6 -t vadul használják a mobil hidraulikában, az ipari gépekben és a megújuló energiarendszerekben, stb.

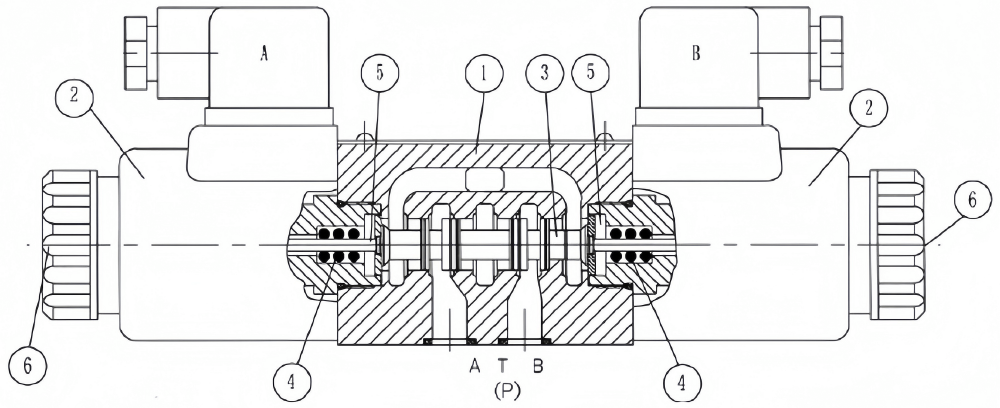

A 4we6 61b szerkezeti diagramja

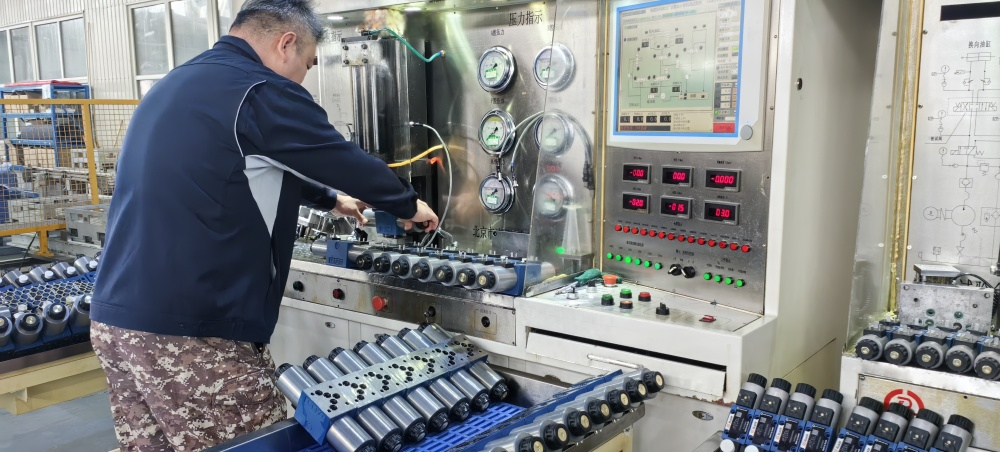

Stresszvizsgálat
Automatikus manipulátor
