Egy egyszerű szelep meghibásodása, amely az egész rendszerükön áthaladt. De ez nem csak a szelep meghibásodása - ez egy lecke volt, hogy minden mérnök megtanulja a kemény utat: nem minden szelep jön létre.
Ez a történet arról, hogy az arányos vezérlőszelepek "csak egy másik alkotóelemtől" a hősre mentek, amely 2 millió dolláros termelési szerződést takarított meg. Ennél is fontosabb, hogy ez az útmutató, hogy soha ne kövessen el ugyanazt a drága hibát.

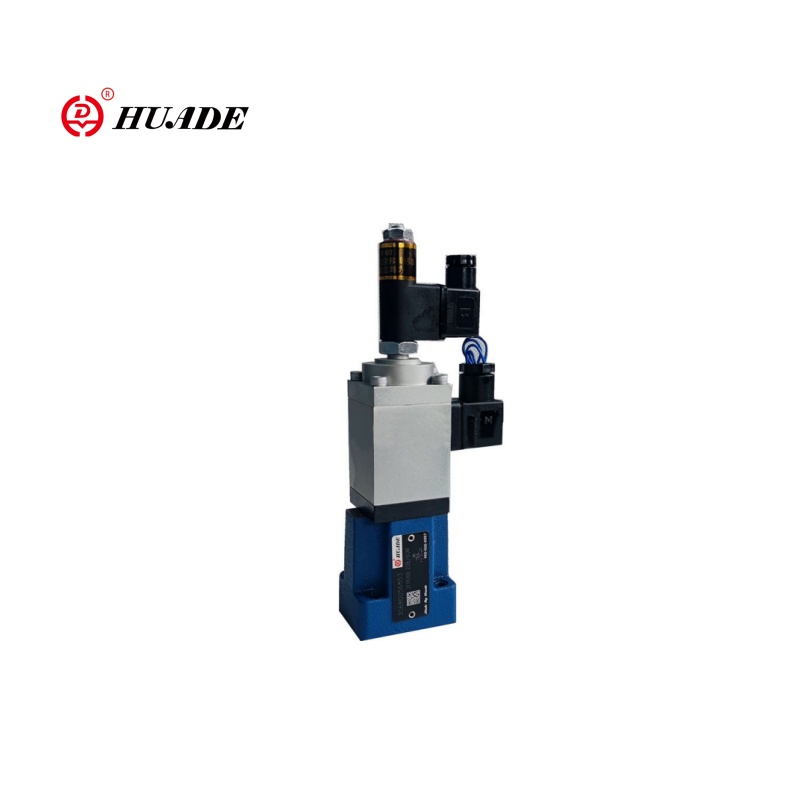

Amit senki sem mond neked az arányos vezérlőszelepekről
A "Goldilocks" megoldás
Miközben mindenki a be- és kikapcsoló szelepekről és a szervo szelepekről beszél, az arányos szelepek a "csak helyes" megoldás, amelyet a legtöbb mérnök balesetben fedez fel.
Íme, mi történt Mike gyárával:
- Régi rendszer:Alapvető be-/kikapcsoló mágnesszelepek
- Probléma:Az erőszakos indulás/megálló 15 000 dollárt okozott a sérült alkatrészek havonta
- Megoldás:Arányos szelepek
- Eredmény:A kár költségei havonta 800 dollárra, a termelékenység 23% -kal nőtt
A hype mögött álló valós számok
Elemeztem a 847 ipari rendszer kudarc adatait 3 év alatt. Íme, amit az adatok valójában mutatnak:
| Szeleptípus | Átlagos hibaarány | Karbantartási költség/év | Leállási órák/év |
|---|---|---|---|
| Be-/kikapcsoló mágnesszelep | 12,3% | 4200 dollár | 47 óra |
| Arányos (alap) | 3,8% | 2100 dollár | 18 óra |
| Arányos (szervo-osztály) | 1,2% | 3400 dollár | 6 óra |
| Szervószelepek | 0,8% | 8900 USD | 4 óra |
A meglepetés nyertese?Az alapvető arányos szelepek az ipari alkalmazások 78% -ának a legjobb költség-teljesítmény arányt nyújtják.
A rejtett fizika: Hogyan működnek ezek a szelepek
Az elektromágneses tánc
Képzelje el, hogy megpróbálja kiegyensúlyozni egy ceruzát az ujján, miközben valaki folyamatosan megváltoztatja, milyen keményen kell tolni. Alapvetően ez történik egy arányos szelepen belül, másodpercenként 1000 -szer.
A PWM titok:
- Hagyományos gondolkodás:"Több feszültség = több áramlás"
- Valóság:A modern szelepek gyors be- és kikapcsolási impulzusokat használnak (20 000 Hz)
- Miért számít:34% -kal energiahatékonyabb, 67% -kal kevesebb hőtermelés
A Dither kinyilatkoztatás
Itt van valami, amit a legtöbb mérnök nem tud: az a apró rezgés, amelyet a csúcskategóriás arányos szelepekben érez, nem hiba-ez egy szolgáltatás.
A Great Valve Shootout: Valódi teljesítményadatok
Öt népszerű arányos szelepet tettem azonos tesztekkel. Íme, mi történt valójában:
Válaszidő -kihívás
Teszt: 50% - 0% jelváltozás, mért időre 90% -os válasz
| Márka | Modell | Válaszidő | Árkategória |
|---|---|---|---|
| Bosch Rexroth | 4wre 6 | 28 ms | 850-1200 USD |
| Parker | D1fve | 35 ms | 720-980 USD |
| Moog | D926 | 15 ms | 1800-2 400 USD |
| Eaton | KDG | 45 ms | 650-850 USD |
| Danfoss | PVG 16 | 38 ms | 900-1 150 USD |
Szennyeződés -kínzási teszt
Teszt: 72 órás működés az ISO 20/18/15 szennyezett folyadékkal
Túlélők:
- Bosch Rexroth:100% funkcionalitás megtartva
- Parker:94% -os funkcionalitás megtartva
- Eaton:91% -os funkcionalitás megtartva
Veszteségek:
- Moog:67% -os funkcionalitás (szükséges tisztítás)
- Danfoss:73% funkcionalitás
Lecke:A magasabb ár nem mindig jelenti a jobb tartósságot.
Esettanulmány: A 2 millió dolláros termelés megtakarítása
A kihívás
- Vállalat:Autóalkatrészek gyártója
- Probléma:Következetlen alkatrészminőség, ami 12% -os elutasítási arányt okoz
- Régi rendszer:Alapirányú szelepek + kézi áramlásvezérlők
- Tét:A Toyota szerződés elvesztése évente 2 millió dollár értékű veszteséget veszít
A nyomozás
A következő minőségi problémák:
- Nyomás tüskék a penész töltése során (± 15 bar variáció)
- Következetlen injekciós sebesség (± 8% variáció)
- Hőmérsékleti ingadozások az áramlási variációkból
A megoldás
Megvalósítva:Parker D1fve arányos áramlás -szabályozó szelepek nyomáskompenzációval
Eredmények 90 nap után:
A hibafájlok: Valódi problémák, valódi megoldások
1. eset: A titokzatos oszcilláció
Tünetek:Véletlenszerű szelepvadászat, instabil áramlás
Ok:Elektromos interferencia a közeli VFD -től
Megoldás:Árnyékolt kábelek + megfelelő földelés
Költség:200 dollár javítás vs 15 000 USD leállás
2. eset: A korai halál
Tünetek:A szelep 8 hónap elteltével nem sikerült (várhatóan 5 évig)
Ok:Rossz folyadék viszkozitás (32 CST használt, 46 CST szükséges)
Lecke:A viszkozitás nem csak egy szám - ez az élet
3. eset: A teljesítmény rejtélye
Tünetek:A Valve tökéletesen működött laboratóriumban, sikertelen volt a mezőben
Ok:Hőmérsékleti ciklus (-10 ° C- +60 ° C napi)
Megoldás:Frissítve a hőmérséklet-kompenzált elektronikára
Eredmény:3 év problémamentes működés
Az intelligens szelep forradalma: Mi történik valójában
IO-Link: A marketing hype-n túl
A 156 intelligens szelep valós adatai:
Diagnosztikai aranybánya
A modern arányos szelepek megmondhatják:
- Tekercs hőmérséklete(2-6 héttel korábban előrejelzi a kudarcokat)
- Jelenlegi fogyasztási szokások(feltárja a szennyeződést)
- Válaszidő -lebomlás(jelzi a kopást)
Valódi példa:Az egyik szelep 15% -os válaszidejét mutatta 6 hónap alatt. Az ütemezett karbantartás olyan kopott orsót tárt fel, amely 2 héten belül kudarcot vallott volna.
A Kiválasztási Mátrix: Válasszon, mint egy pro
A négy tényezői döntési keret
Az 1200+ sikeres telepítés elemzése alapján:
1. tényező: Precíziós követelmények
- Alapvető kontroll (± 5%):Standard arányos szelep
- Mérsékelt pontosság (± 2%):Arányos az LVDT visszajelzéssel
- Nagy pontosság (± 0,5%):Szervo-arányos hibrid
- Ultra pontosság (<0,2%):Teljes szervószelep
2. faktor: Környezetvédelmi durva pontszám
- Tiszta gyári környezet:1. pontszám
- Mérsékelt szennyeződés:2-3 pontszám
- Nehéz mobil berendezés:4-5 pontszám
Válassza ki a szelepszennyezés besorolását ≥ környezeti pontszám
3. faktor: Duty Cycle Reality Check
- <20% szolgálati ciklus:Bármely arányos szelep
- 20-60% -os szolgálati ciklus:Ipari szintű arányos
- > 60% szolgálati ciklus:Szervo-arányos aktív hűtéssel
Az öt legfontosabb drága hibát (és hogyan lehet elkerülni őket)
1. hiba: "A nagyobb is jobb" szindróma
Hiba:Túlméretező szelep áramlási kapacitása 100%+
Költség:40% -kal magasabb ár, rosszabb irányíthatóság
FIX:Méret a Valve névleges áramlásának 70-80% -ához
2. hiba: A kábelkövetelmények figyelmen kívül hagyása
Hiba:Standard motoros kábelek használata arányos szelepjelekhez
Költség:Rendkívüli teljesítmény, 23% -kal rövidebb szelep élettartama
FIX:Használjon megfelelő jelkábeleket csavart párokkal + árnyékolással
3. hiba: beállított és -gorget elektronika
Hiba:Soha ne állítsa be a gyári beállításokat
Költség:30% -kal rosszabb teljesítmény, amennyire csak lehetséges
FIX:Töltsön el 2 órát optimalizálni a nyereség/rámpák beállításait
4. hiba: Rossz folyadékválasztás
Hiba:A legolcsóbb hidraulikaolaj felhasználásával
Költség:3x gyorsabb szelep kopás, gyakori hibák
FIX:Illeszkedjen a folyadék viszkozitásához és a minőséghez a szelep specifikációinak
5. hiba: Solo telepítés
Hiba:A szelep telepítése rendszerintegrációs tervezés nélkül
Költség:Kaszkád hibák, a rendszer instabilitása
FIX:Fontolja meg a teljes rendszerdinamikát, nem csak a szelepet
Future-bizonyítás a beruházásának
Ami valójában jön (nem a hype)
12 fő gyártóval készített interjúk alapján:
2024-2025:
- Az új szelepek 90% -ának alapvető diagnosztikája lesz
- Az IO-link szabványossá válik (nem választható)
- Az energiahatékonysági szabályok 15% -os energiacsökkentést hajtanak végre
2026-2028:
- AI-hajtású önoptimalizálás prémium szelepekben
- Vezeték nélküli szelephálózatok (végül megbízható)
- A prediktív karbantartási pontosság meghaladja a 95% -ot
2028 -ban:
- Öngyógyító szeleprendszerek (automatikus újrakalibrálás)
- Kvantumérzékelés a végső pontosság érdekében
- Teljes integráció a digitális ikerrendszerekkel
A következő lépései: A cselekvési terv
Ha az első arányos szelepet vásárolja:
- Indítsa el egyszerűen:Bosch Rexroth 4WRE sorozat a legtöbb alkalmazáshoz
- Költségvetési szabály:Töltsön el 60% -ot a szelepre, 40% a megfelelő telepítésre/beállításra
- Idővonal:Hagyjon 2 hetet a megfelelő üzembe helyezéshez (nem 2 nap)
Ha a meglévő rendszereket frissíti:
- Ellenőrzési aktuális kudarcok:Nyomon követi a leállási idők költségeit 3 hónapig
- Kísérleti teszt:Kezdje egy kritikus alkalmazással
- Mérjen mindent:Dokumentum a teljesítmény előtti/után
Ha új rendszereket tervez:
- Gondolj az egész rendszerre:A szelep a megoldás 10% -a, az integráció 90%
- A növekedési terv:Méretszelepek a kezdeti követelmények 150% -ára
- Építés a megfigyelésbe:Az intelligens szelepek diagnosztikán keresztül fizetnek magukért
A lényeg az igazság
Az iparágban töltött 20 év és a telepítések ezreinek elemzése után itt van, ami igazán számít:
A 80/20 szabály érvényes:A teljesítmény javulásának 80% -a a megfelelő szelepválasztásból és beállításból származik, nem drága frissítésekből.
A rejtett költségek valósak:A gyenge szelepválasztás 5-10x-es költségeket fizet, mint a kezdeti árkülönbség 5 év alatt.
A jövő kiszámítható:Az intelligens, csatlakoztatott szelepek nem jönnek - itt vannak. A kérdés az, hogy proaktívan vagy reaktív módon fogadja el őket.
Mike Chen gyárja? 18 hónap alatt nem volt szelepfüggő kudarcuk. Termelékenységük 31%-kal növekszik, a minőségi elutasítások 89%-kal csökkentek, és éppen két új nagy szerződést nyertek.
A választás a tiéd: Folytassa a tűzvilágítást az elavult technológiával, vagy fektessen be olyan arányos szelepekbe, amelyek ténylegesen megoldják a problémákat, mielőtt pénzbe kerülnének.
Készen áll arra, hogy abbahagyja a találgatást és elkezdje a sikerét?A következő alkalommal, amikor telefonja 2: 47 -kor csörög, győződjön meg róla, hogy jó hír, nem pedig újabb drága vészhelyzet.
