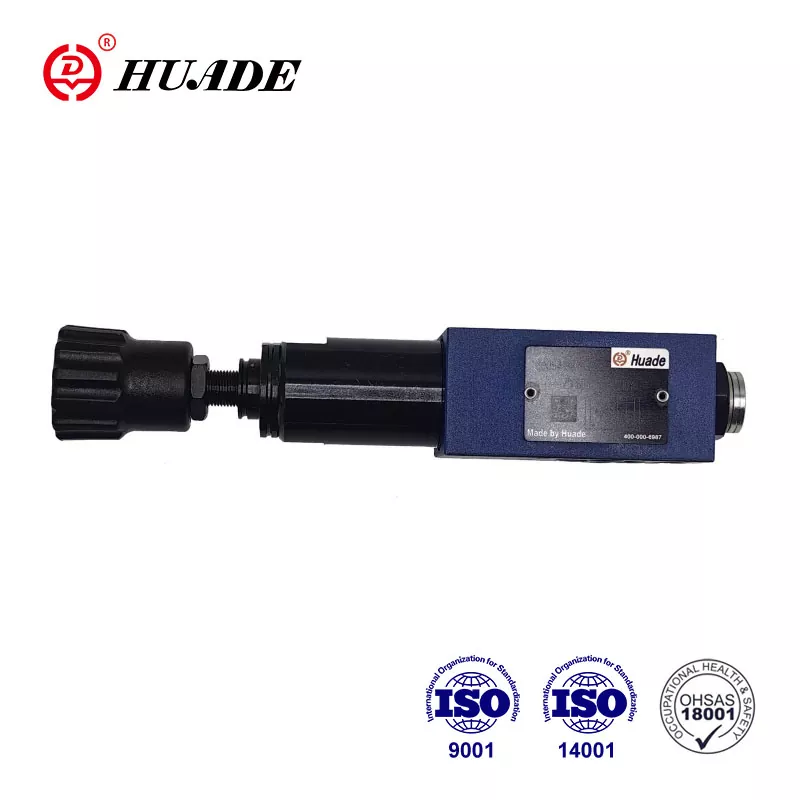

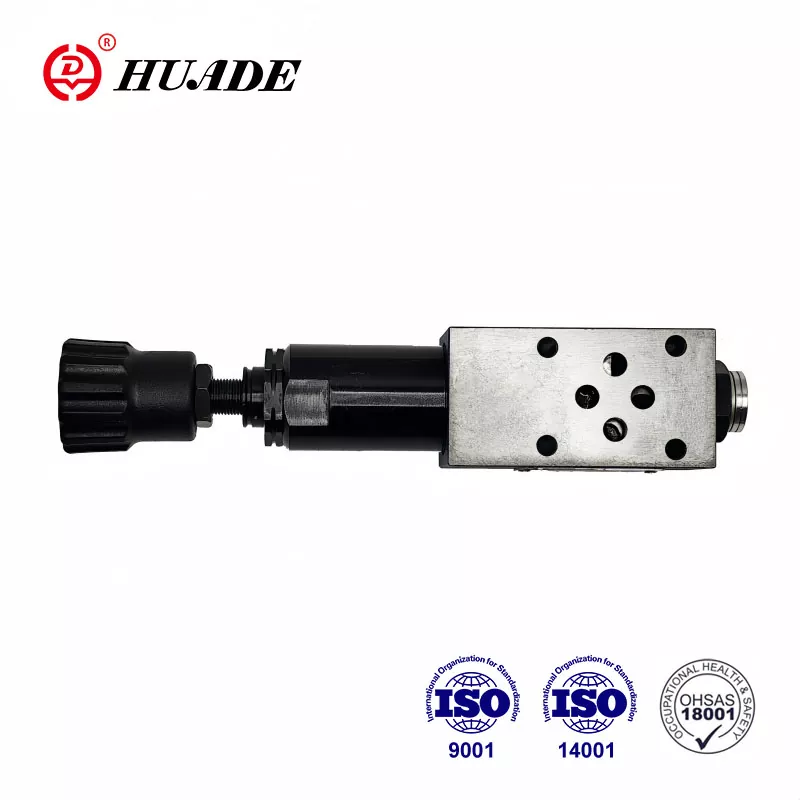

A Huade® nyomáscsökkentő szelepek mindig megfeleltek a nemzetközi szabványoknak. A Huade Hydraulic teljes mértékben kihasználja a bőséges hazai erőforrásokat a költségek szabályozására annak érdekében, hogy elfogadható áron biztosítsa a hidraulikus termékeket. Nyomáscsökkentő szelep ZDR 6 DP0 használható a hidraulikus rendszerek nyomásának csökkentésére.
|
Nyomásos folyadék |
Ásványi olaj (NBR tömítéshez) vagy foszfát-észter (FPM tömítéshez) |
|
Folyadéknyomás-hőmérséklet tartomány (℃) |
-30 és +80 között |
|
Viszkozitási tartomány (mm ²/s) |
10-800 |
|
A folyadék szennyezettségének mértéke |
olyan szűrőt ajánljon, amelynek minimális visszatartási aránya β10 > 75 |
|
Max. üzemi nyomás csatlakozó P (MPa) |
30-ig |
|
Másodlagos nyomás (kimenet) (MPa) |
4-ig |
|
Ellennyomás csatlakozók T(Y) (MPa) |
16-ig |
|
Max. áramlás (L/perc) |
7-ig |
Jellemzők:
▶ Szendvicslemez kialakítás
Alkalmazás:
A ZDR 6 DPO típusú szelep a rendszer nyomásának csökkentésére szolgál.
A ZDR 6 DPO...40B/40YM típusú nyomáscsökkentő szelepek szendvicslemezes kivitelű nyomáscsökkentő szelepek. Alapvetően a szelep házból (1), vezérlőorsóból (2), nyomórugó-ülékből (3) és nyomórugóból (4) áll.
Nyugalmi állapotban a szelep normál esetben nyitva van, és a folyadék akadálytalanul áramolhat a P nyílásból a P1 nyílásba. A P1 nyílásban lévő nyomás ugyanakkor a nyomórugóval (4) ellentétes orsóterületen is jelen van. Amikor a nyomás a P1 nyílásban meghaladja a beállított nyomásszintet
nyomórugó (4) a vezérlőorsó (2) a nyomórugóval (4) szemben a vezérlőállásba mozog, és állandó értéken tartja a beállított nyomást a P1 porton.
Ha a nyomás a P1 nyílásban még tovább emelkedik külső erők hatására, a vezérlőorsó (2) még jobban elmozdul a nyomórugó (4) felé.
Ezután elegendő folyadék áramlik a tartályba, hogy megakadályozza a nyomás további emelkedését. A rugókamrát mindig kívülről ürítik a tartályba a T (Y) nyíláson keresztül.
a ZDR 6 DPO...-40B szerkezete
A ZDR 6 DPO...-40B jelképei
