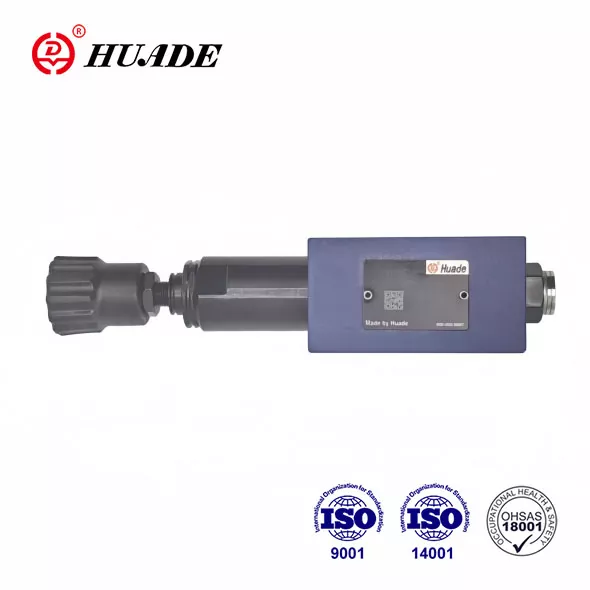

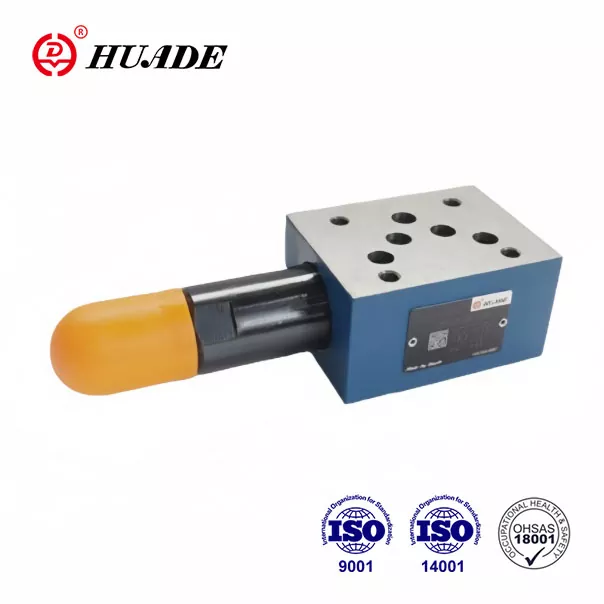

A Huade® ZDR 10 D nyomáscsökkentő szelepek különféle hidraulikus rendszerek nyomásának csökkentésére szolgálnak. Teljes mértékben megfelelnek a nemzetközi szabványoknak. A Huade Hydraulic a Rexroth fejlett technológiáját vezette be két, 1979-től kezdődő hosszú távú együttműködésnek köszönhetően. A Huade Hydraulic teljes mértékben kihasználja a hazai erőforrásokat a költségek szabályozására annak érdekében, hogy elfogadható áron biztosítsa a hidraulikus termékeket.
|
Súly (kg) |
kb.2.8 |
|
Nyomásos folyadék |
Ásványi olaj (NBR tömítéshez) vagy foszfát-észter (FPM tömítéshez) |
|
Folyadéknyomás-hőmérséklet tartomány (℃) |
-30 és +80 között |
|
Viszkozitási tartomány (mm ²/s) |
10-800 |
|
Degree of fluid contamination |
β10 ≥ 75 minimális visszatartási arányú szűrőt ajánljon |
|
Max. üzemi nyomás (bemenet) (MPa) |
31,5-ig |
|
Másodlagos nyomás (kimenet) (MPa) |
2.5-ig.7.5-ig, 15.0-ig.21.0-ig |
|
Ellennyomás port (MPa) |
16.0-ig |
|
Max. áramlás (L/perc) |
80 |
Jellemzők:
▶ Szendvicslemez kialakítás
▶ Nyomáscsökkentés az A, B vagy P csatlakozókban
▶ 4 állítóelem
. Forgó gomb
. Hex. fejű csavar védőkupakkal
. Zárható forgatógomb skálával
. Forgó gomb skálával
▶ 4 besorolási nyomás
▶ opcionális visszacsapó szelep
▶ Portolási minta DIN 24 340, A forma, ISO 4401 és CETOP - RP 121H szerint
Alkalmazás:
A ZDR 10 D típusú szelep a rendszernyomás csökkentésére szolgál.
1. A ZDR 10 D nyomáscsökkentő szelep metszete és szimbóluma
A ZDR 10 D.. típusú nyomáscsökkentő szelep egy 3-utas, közvetlen működtetésű szendvicspanel-konstrukciós szelep, szekunder oldalon nyomáscsökkentő funkcióval.
A nyomáscsökkentő szelep alapvetően a házból (1), a vezérlőorsóból (2), egy nyomórugóból (3) és a beállítóból (4), valamint egy opcionális visszacsapó szelepből áll.
A másodlagos nyomást a nyomásszabályozó elem (4) állítja be.
Modell 'YES'
Nyugalmi állapotban a szelep normál esetben nyitva van, és a folyadék akadálytalanul áramolhat az A1 nyílásból az A2 nyílásba. A nyomás az A2 nyílásban egyidejűleg a nyomórugóval (3) szemben lévő orsó területén lévő vezérlővezetéken (5) keresztül történik. Ha az A2 nyílásban a nyomás meghaladja a nyomórugón (3) beállított nyomásszintet, a vezérlőorsó (2) a nyomórugóval (3) szemben a vezérlőállásba mozog, és állandó értéken tartja az A2 nyílásban beállított nyomást.
A vezérlőnyomást és a vezérlőolajat az A2 nyílásból veszik a vezérlővezetéken (5) keresztül.
Ha a nyomás az A2 nyílásban külső erők hatására még tovább emelkedik, a vezérlőorsó (2) még jobban elmozdul a nyomórugó (3) felé.
Ez egy áramlási útvonalat nyit meg az A2 porton a vezérlőorsón (2) és a házon (1) lévő vezérlőfelületen (5) keresztül a tartályhoz (TB port). Ezután elegendő folyadék áramlik a tartályba, hogy megakadályozza a nyomás további emelkedését.
A rugókamra (7) mindig kívülről, a TA porton keresztül kerül leürítésre a tartályba.
A nyomásmérő csatlakozás (8) lehetővé teszi a szelep másodlagos nyomásának ellenőrzését.
A szabad áramlást biztosító visszacsapó szelep csak az A2-A1 csatlakozókban lehetséges a „DA” változatban.
„DP” és „DB” modellek
A „DP” modellben a nyomás csökken a P1 porton. A vezérlőnyomást és az előolajat a P1 nyíláson belül veszik.
A „DB” modellben a nyomás a P1 nyílásban lecsökken, és a pilótaolaj a B nyílásból származik.
Figyelem!
Amikor az irányítószelep P állásban van, a B csatlakozóban a nyomás nem haladhatja meg a beállított másodlagos nyomást. Ellenkező esetben az A portban a nyomás csökken.
Ha irányítószelep nélkül használják, a TA-t és a TB-t össze kell kötni (pl. a fedőlemezben).
a ZDR 10 DA1-50B/...YM szerkezete
A ZDR 10 DP...-50B jelképei
