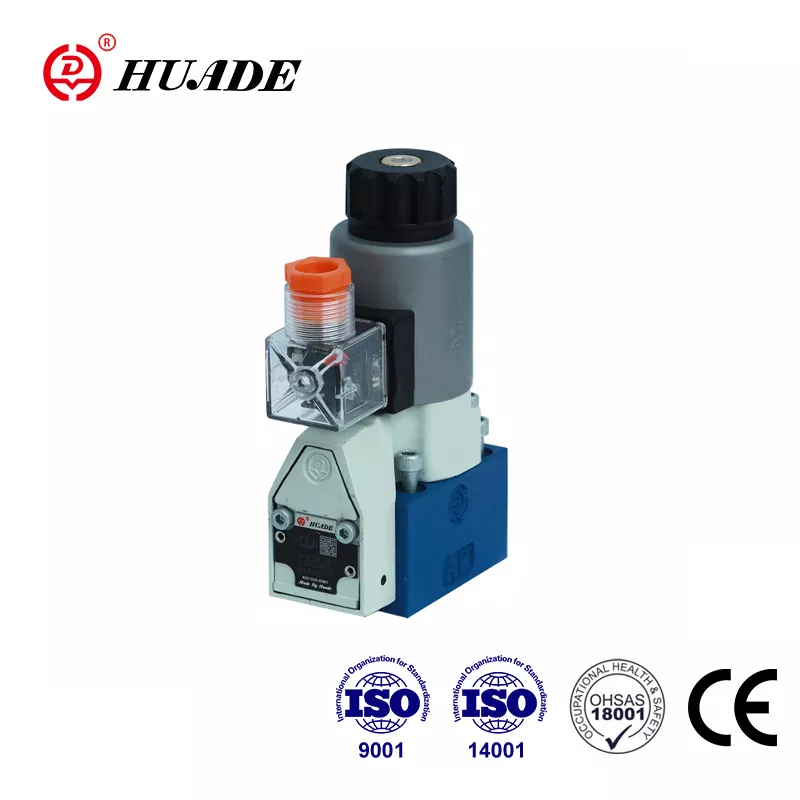

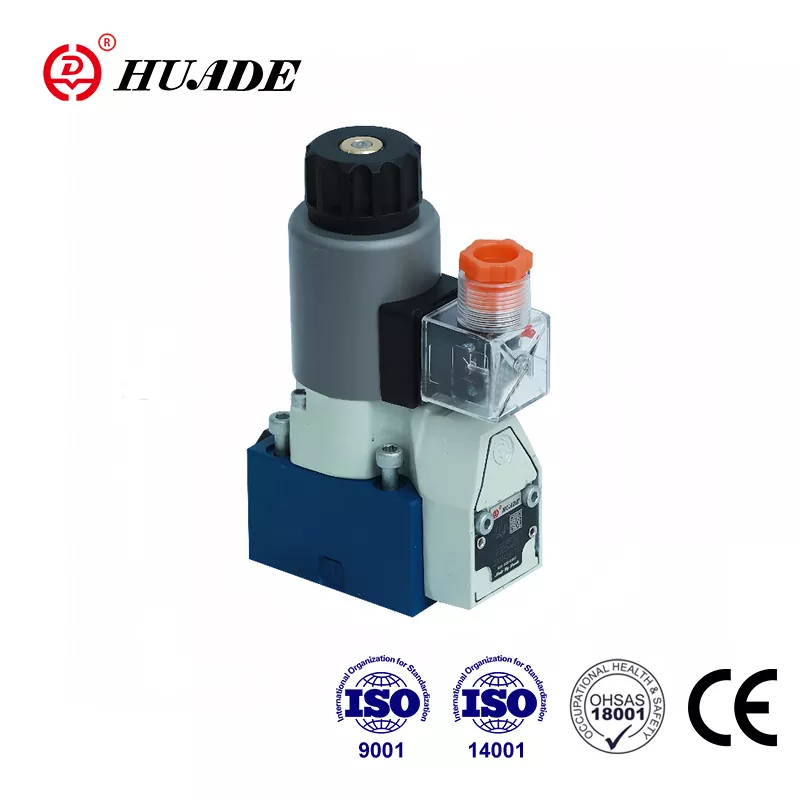

A Huade Hydraulic a kínai hidraulikus ipar egyik vezető gyártója, és 1979-től két hosszú távú együttműködési tapasztalattal rendelkezik a Rexroth-tal. A Huade® M-SEW 6 típusú irányított szelepülékek megfizethető helyettesítői a Rexroth® M-SEW 6 alkatrészsorozat 3X-hez. . Jó minőséggel és alacsonyabb árral versenyképes. A hidraulikus termékek magas minőségének biztosítása érdekében a Huade Hydraulic több mint 750 darab fejlett gyártóberendezést üzemeltet, amelyeket a világ minden tájáról importálnak. Ennek a mágnesszelepes szelepnek a minősége teljes mértékben megfelel az ügyfelek igényeinek. A gyár megfelel a nemzetközi szabványoknak, nevezetesen az ISO9001, ISO14001 és az OH SAS18001 szabványoknak. Az irányított szelepek sorozatát széles körben használják különféle ipari környezetben.
|
Műszaki adatok (Ezeken a paramétereken kívüli alkalmazásokhoz forduljon hozzánk!) |
|||
|
Általános |
|||
|
Telepítés |
választható |
||
|
Max. környezeti hőmérséklet (℃) |
50 |
||
|
Súly |
2/2 utas szelep (kg) |
1.5 |
|
|
3/2 utas szelep (kg) |
1.5 |
||
|
4/2 utas csapószelep (kg) |
2.3 |
||
|
Hidraulikus adatok |
|||
|
Max. üzemi nyomás (MPa) |
táblázat a 140. oldalon |
||
|
Max. áramlás (L/perc) |
25 |
||
|
Nyomásos folyadék |
ásványi olajok vagy foszfát-észterek |
||
|
Nyomásfolyadék hőmérséklet-tartomány (℃) |
-30 és +80 között |
||
|
Viszkozitási tartomány (mm²/s) |
2,8 és 500 között |
||
|
Szennyezettség mértéke μm |
A hidraulikafolyadék maximális megengedett szennyezettségi foka a NAS 1638 osztály 9 szerint. Ezért olyan szűrőt javasolunk, amelynek minimális visszatartási aránya β10≥ 75. |
||
|
Elektromos adatok |
|||
|
Feszültség típusa |
DC |
AC |
|
|
Rendelkezésre álló feszültség (V) |
12, 24, 42, 96, 110, 205, 220 |
csak egyenirányítón keresztül lehetséges |
|
|
Feszültségtűrés (névleges feszültség) (%) |
±10 |
||
|
Energiafogyasztás (W) |
30 |
||
|
Vám |
100% |
||
|
Váltási idő ISO 6403-ra |
lásd az alábbi táblázatot |
||
|
Kapcsolási frekvencia (ciklus s/h) |
15000 |
||
|
Védelem a DIN 40 050 szerint |
IP65 |
||
|
Max. tekercs hőmérséklet (℃) |
150-re |
||
Jellemzők:
▶ Közvetlenül működtetett irányított szelep, mágnesszelep működtetésű
▶ A zárt nyílás szivárgásmentes
▶ A kapcsolás hosszú ideig tartó nyomás alatt is biztosított
▶ A mágnestekercs 90°-kal elforgatható
▶ Egyedi elektromos csatlakozás
▶ Védett kézi felülírással, opcionális
▶ Portolási minta Din 24 340 form A, ISO 4401 és CETOP - RP 121H szabványokhoz
Alkalmazás:
A 2 típusú M-SEW irányszelep egy mágnesszelep működtetésű irányított szelep. Szabályozzák az áramlás indítását, leállítását és irányát.
1. Funkciók, Az M-SEW szelepszár 6
Az M-SEW 6 alapvetően egy házból (1), a mágnesszelepekből (2), az edzett szeleprendszerből (3) és a golyó(k)ból (4) áll, mint záróelem.
Alapelv:
A golyót (4) kiindulási helyzetben a rugó (9), kapcsolt helyzetben pedig a mágnesszelep (2) nyomja az ülésre. A mágnesszelep (2) erő a karon (6) és a golyón (7) keresztül hat a működtetőcsapra (8), amely két oldalról tömített. A két tömítőelem közötti kamra a P porttal van összekötve. Ezáltal a szeleprendszer (3) nyomáskiegyenlítődik a működtető erők (mágneses vagy visszatérő rugó) tekintetében. A szelepek ezért 63 MPa nyomásig használhatók.
M-2SEW6N típusú kivágott nézet
M-3SEW6U típusú kivágott nézet
