A hidraulikus rendszerek számtalan ipari alkalmazás gerincét képezik, az építőipari berendezésektől és a gyártógépektől kezdve a repülőgép -rendszerekig és az autóipari alkatrészekig. Ezen rendszerek középpontjában olyan szelephálózat található, amely szabályozza a hidraulikus folyadék áramlását, nyomását és irányát. Ezen kritikus alkatrészek közül a kétirányú szelep a hidraulikus áramkör kialakításának egyik legalapvetőbb, de alapvető eleme.

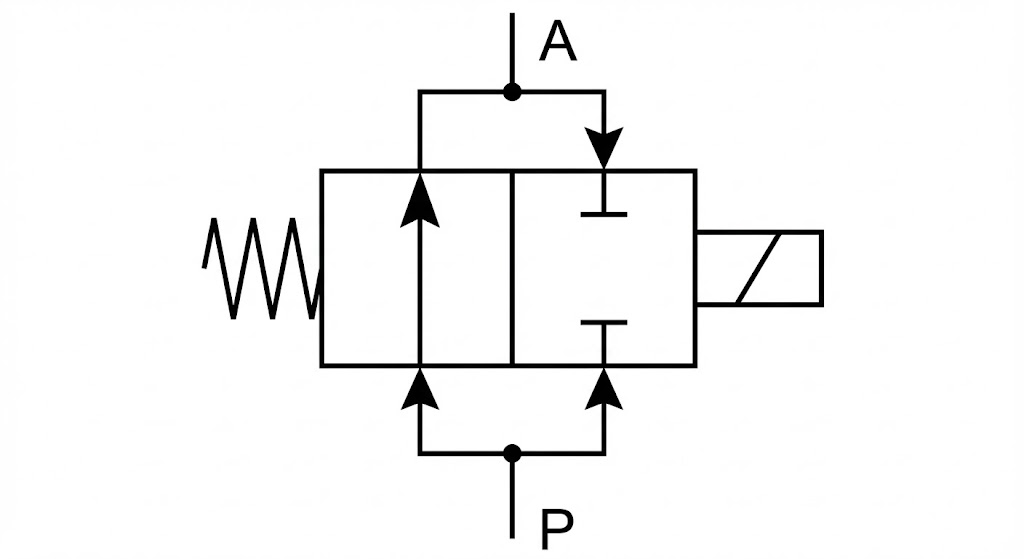

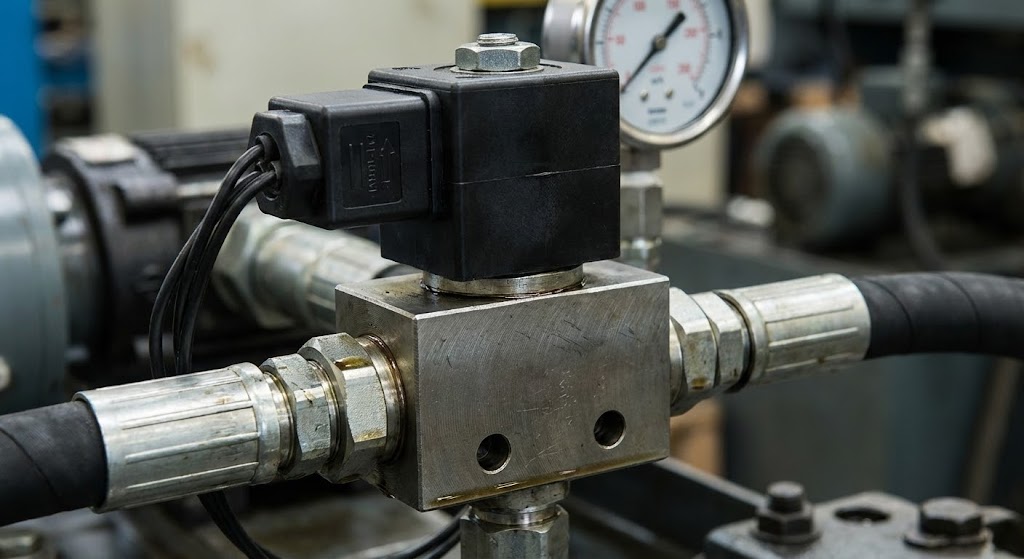

A kétirányú szelep, más néven kétportos szelep, egy egyszerű, mégis kritikus hidraulikus komponens, amely szabályozza a folyadék áramlását egyetlen áramlási úton. A bonyolultabb multi-portos szelepektől eltérően, a kétirányú szelepnek pontosan két csatlakozási pontja van: egy bemeneti nyílás és egy kimeneti nyílás. Ez az egyértelmű kialakítás teszi tökéletes megoldást az alapvető áramlás -szabályozó alkalmazásokhoz, ahol a folyadékáramlás engedélyezéséhez vagy blokkolásának teljes mértékben meg kell adnia.
A kétirányú szelep mögött álló alapelv a bináris művelet-teljesen nyitott vagy teljesen bezárva. Nyitva, a hidraulikus folyadék szabadon áramolhat a bemeneti nyílásból a kimenetbe. Bezárva a szelep teljes tömítést hoz létre, megakadályozva a folyadék mozgását a rendszeren keresztül. Ez a be- és kikapcsolási funkció a kétirányú szelepeket nélkülözhetetlenné teszi a pontos áramlásszabályozáshoz és a rendszer elszigetelését igénylő alkalmazásokhoz.

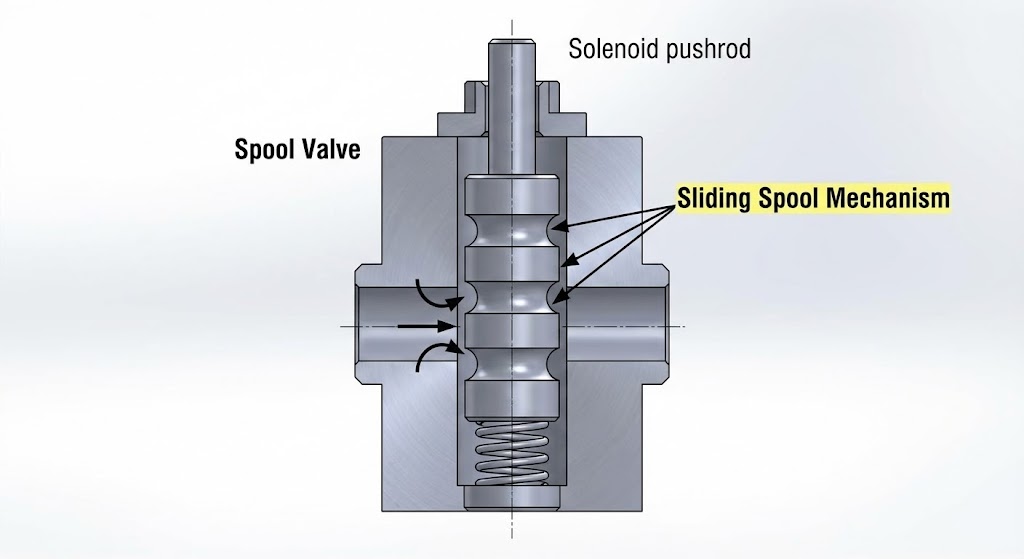

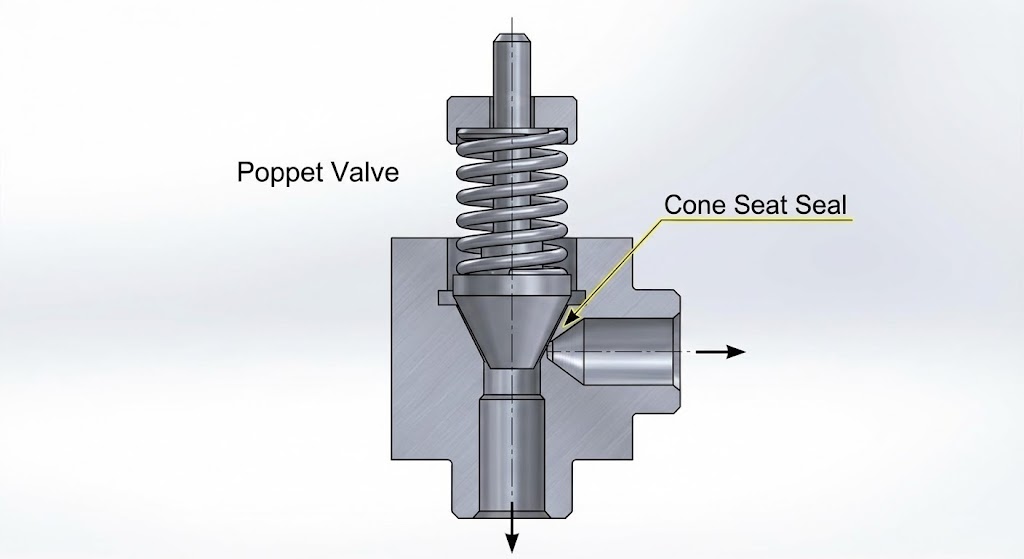

A kétirányú szelep működése a belső mechanizmusától függ, amely általában mozgatható elemet, például poppet, golyót vagy orsót tartalmaz. Amikor a szelep működési jelet kap - akár kézi, pneumatikus, hidraulikus vagy elektromos - ez a belső elem az áramlási út kinyitására vagy bezárására mozog.
A zárt helyzetben a szelep elem szoros tömítést hoz létre a szelepüléshez, amely hatékonyan blokkolja a folyadékáramot. A pecsétnek elég robusztusnak kell lennie, hogy szivárgás nélkül ellenálljon a rendszer működési nyomásának. A nyitott helyzetbe történő működtetéskor a szelep elem elmozdul az ülésről, és tiszta átjárást eredményez a hidraulikus folyadék átáramlásához.
A kétirányú szelep válaszideje és áramlási jellemzői kritikus tényezők a rendszer teljesítményében. A modern hidraulikus 2-utas szelepeket úgy tervezték, hogy gyors kapcsolási képességeket biztosítsanak, minimális nyomáseséssel nyitva, biztosítva a rendszer hatékony működését és a pontos vezérlést.
Általában nyitva van, vs. általában bezárva

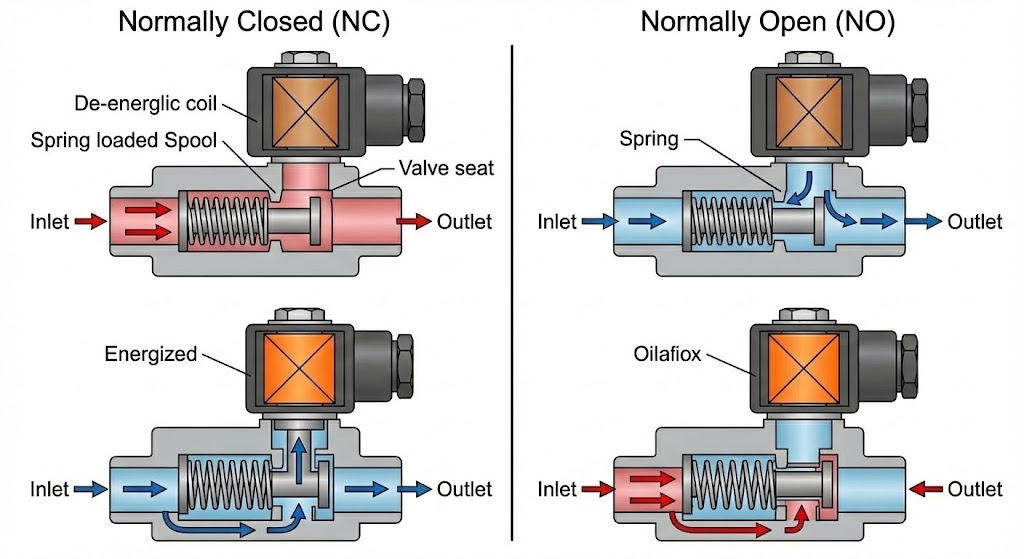

A kétirányú szelepeket alapértelmezett állapotuk alapján osztályozzák, ha nem működtetik. Általában zárt (NC) szelepek maradnak bezárva, amíg aktiválódnak, és ideálissá teszik azokat biztonsági alkalmazásokhoz, ahol az áramlást alapértelmezés szerint blokkolni kell. Általában nyitott (NO) szelepek lehetővé teszik az áramlást nyugalmi állapotukban, és aktiválásakor bezáródnak, olyan alkalmazásokhoz, ahol a folyamatos áramlás a norma.
Működtetési módszerek
Kézi kétirányú szelepek: kézzel, karokon, gombokon vagy gombokon keresztül működtetve. Ezeket általában olyan alkalmazásokban használják, ahol a rendszervezérléshez emberi beavatkozás szükséges.
Mágnesszelep által működtetett szelepek: Elektromosan szabályozott szelepek, amelyek elektromágneses erőt használnak a szelep elem működtetésére. Gyors reagálási időket kínálnak, és könnyen integrálhatók az automatizált vezérlőrendszerekbe.
Pilóta által működtetett szelepek: Ezek a szelepek hidraulikus nyomást használnak a főszelep elem működtetésére, így alkalmassá teszik azokat nagynyomású alkalmazásokhoz, ahol a közvetlen mágnesszelep működése nem praktikus lehet.
Pneumatikus szelepek: Sűrített levegővel működtetve ezeket a szelepeket gyakran olyan környezetben használják, ahol az elektromos alkatrészek biztonsági kockázatot jelentenek.

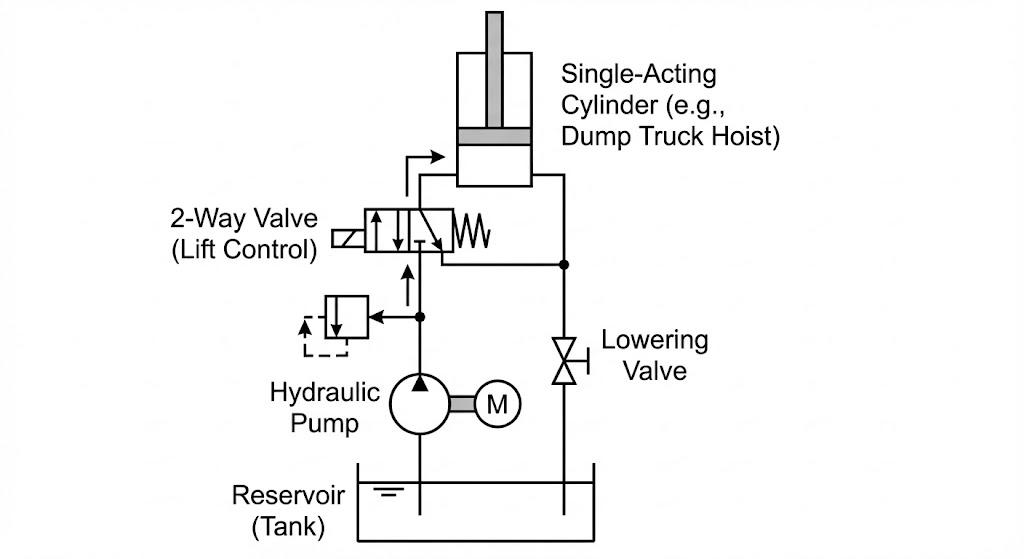

Alkalmazások hidraulikus rendszerekben
A 2-utas szelepek számos kritikus funkciót szolgálnak fel a különféle hidraulikus alkalmazásokban:
A kétirányú szelepek egyik elsődleges felhasználása a rendszer izolálása. Teljesen kikapcsolhatják a hidraulikus áramlást az adott áramköri ágakba, lehetővé téve a karbantartási munkát vagy a vészhelyzeti leállási eljárásokat. A mobil hidraulikus berendezésekben, például a kotrókban vagy a darukban a kétirányú szelepek kritikus biztonsági funkciókat biztosítanak a veszélyes mozgások elkülönítésével, amikor az operátorok karbantartást végeznek.
Míg a kétirányú szelepek elsősorban be- és kikapcsolt eszközök, alapvető szerepet játszanak az áramlásszabályozási stratégiákban. A nyitott és a zárt pozíciók közötti gyors kerékpározás révén hatékonyan szabályozhatják az átlagos áramlási sebességet az impulzusszélesség-modulációs (PWM) vezérlő rendszerekben. Ez a technika egyre gyakoribb a modern hidraulikus rendszerekben, amelyek jobb hatékonyságot és pontos irányítást keresnek.
Irányítási ellenőrzési támogatás
Más szelepekkel kombinálva a kétirányú szelepek hozzájárulnak a komplex irányítási rendszerekhez. Elkülöníthetik a meghatározott hajtóműveket vagy az áramköri ágakat, lehetővé téve más irányú szelepek hatékonyabb és biztonságosabb működését.
A speciális kétirányú nyomáscsökkentő szelepek védik a hidraulikus rendszereket a túlnyomás körülményektől. Ezek a szelepek a normál működési nyomás alatt bezárva maradnak, de automatikusan nyitva vannak, ha a rendszer nyomása meghaladja a biztonságos határértékeket, és a felesleges folyadékot visszahozza a tartályba.
A kétirányú szelepek egyszerűsége számos jelentős előnyt jelent a hidraulikus rendszer kialakításához:
Megbízhatóság: Kevesebb mozgó alkatrésznél, mint a többportos szelepek, a kétirányú szelepek általában kiváló megbízhatóságot és hosszú élettartamot kínálnak. Egyszerű kialakításuk csökkenti a mechanikai meghibásodás valószínűségét, és egyértelművé teszi a karbantartást.
Költséghatékonyság: A kétirányú szelepek alapvető kialakításának és gyártásának egyszerűsége rendkívül költséghatékonyvá teszi őket a bonyolultabb szeleptípusokhoz képest. Ez a megfizethetőség vonzóvá teszi őket olyan alkalmazásokhoz, ahol a költségvetési korlátok fontosak.
Gyors válasz: Sok kétirányú szelep, különösen a mágnesszelep-működtetésű verziók rendkívül gyors váltási időt kínálnak. Ez a gyors reagálási képesség elengedhetetlen az alkalmazásokban, amelyek pontos időzítést és ellenőrzést igényelnek.
Szoros leállás: Ha megfelelően megtervezték és karbantartják, a kétirányú szelepek kiváló tömítő képességeket biztosítanak, megakadályozva a belső szivárgást, amely veszélyeztetheti a rendszer hatékonyságát vagy biztonságát.
Sokoldalúság: Egyszerűségük ellenére a kétirányú szelepek különféle alkalmazásokhoz, anyagok és konfigurációk révén számos alkalmazáshoz igazíthatók.
A megfelelő kétirányú szelep kiválasztása a hidraulikus alkalmazáshoz több tényező gondos vizsgálatát igényli:
Nyomásértékelés: A szelepnek képesnek kell lennie arra, hogy a rendszer maximális működési nyomását megfelelő biztonsági margóval kezelje. Az alulértékelés a szelep meghibásodásához és a potenciális biztonsági veszélyekhez vezethet.
Áramlási kapacitás: A szelep áramlási együtthatójának (CV) elegendőnek kell lennie a szükséges áramlási sebesség kezeléséhez túlzott nyomásesés nélkül. Az alulméretezett szelepek rendszer szűk keresztmetszeteket hozhatnak létre és csökkenthetik a hatékonyságot.
Válaszidő: A gyors váltást igénylő alkalmazásokra szükség van a gyors válaszjellemzőkkel rendelkező szelepekre. A működtetési módszer jelentősen befolyásolja a válaszidőt.
Működési környezet: olyan tényezők, mint a hőmérséklet, a szennyeződés szintje és a rezgés befolyásolják a szelep kiválasztását. A kemény környezethez speciális anyagokat vagy védőjellemzőket igényelhet.
Vezérlőintegráció: A szelep működtetési módszerének kompatibilisnek kell lennie a rendszer vezérlési architektúrájával. A modern rendszerek gyakran elektronikus visszacsatolási képességekkel rendelkező szelepeket igényelnek.
