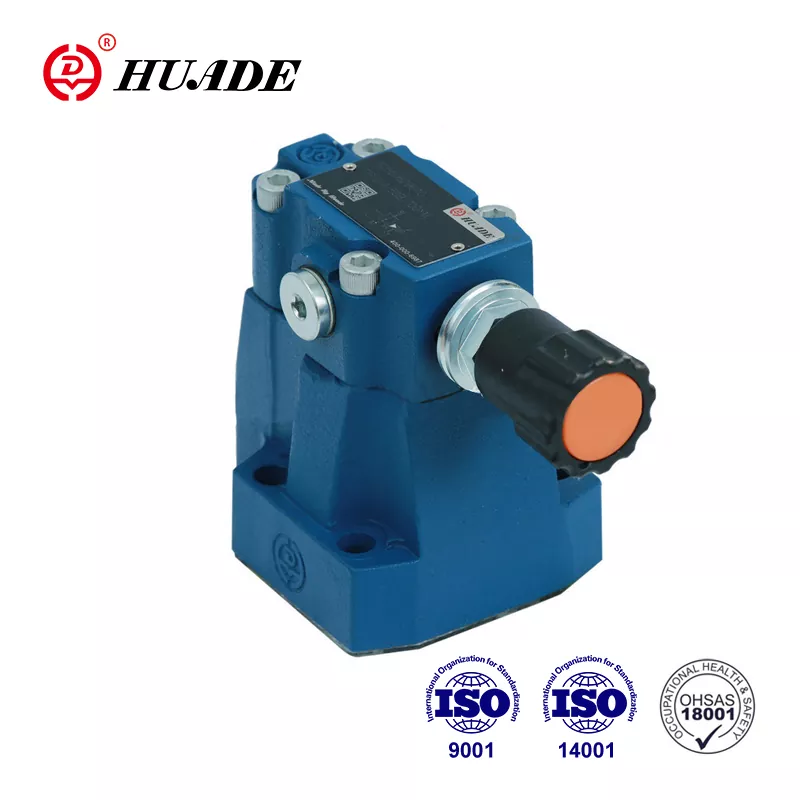

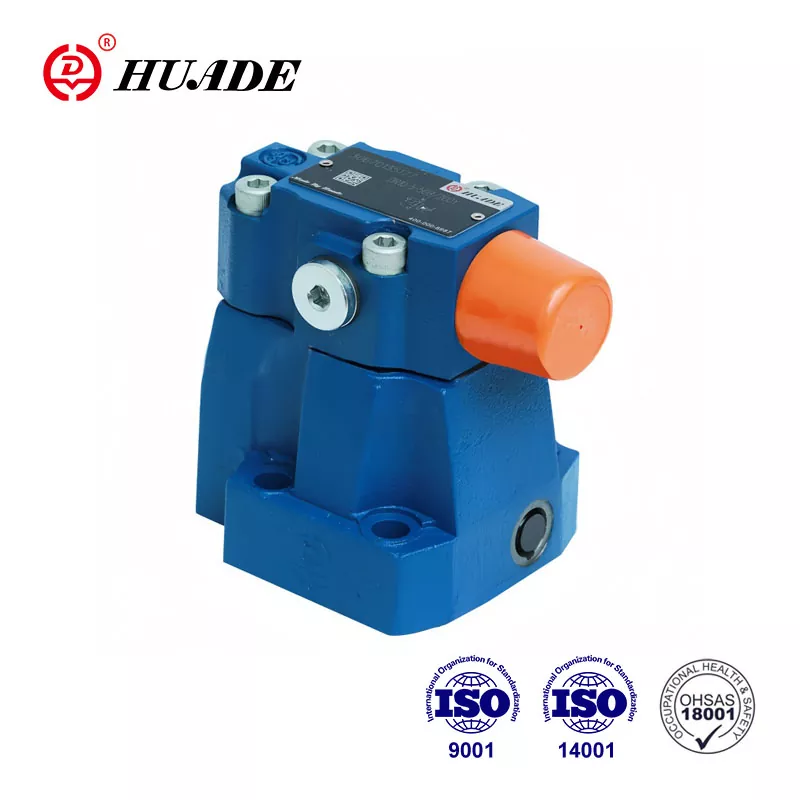

Nyomáscsökkentő szelep DR 10

Pilóta nyomáscsökkentő szelep DR 10 dp -t használ a hidraulikus rendszer nyomásának szabályozására. Az ár ésszerűbb a többi nemzetközi híres márkához képest. A Huade Hydraulic nagyobb figyelmet fordít termékeinek praktikusságára. A Huade Hydraulic nemzeti kulcsfontosságú vállalkozás. Hosszú ideig kétszer együttműködik a Rexroth -szal, és a Rexroth fejlett technológiáját és a világ minden tájáról származó fejlett gyártóberendezéseket mutatja be, hogy biztosítsa a nyomáscsökkentő szelepek magas színvonalát. Évekig tartó fejlesztés után Huade a kínai hidraulikus ipar vezető márkájává vált. A Huade® egy jól ismert védjegy Kínában.

A nyomáscsökkentő szelep termék paramétere DR 10

Termékjellemző és a nyomáscsökkentő szelep DR 10 alkalmazása

Jellemzők:

▶ Az allemez rögzítése

▶ A menetes kapcsolatokhoz

▶ Az elosztó rögzítéséhez

▶ 4 A beállítási elemek:

- Forgógomb

- Hüvely hatszöggel és védő sapkával,

- Zárható forgógomb skálával

- Forgógomb skálával

▶ 4 Nyomás beállítások Opcionális ellenőrző szelep (csak az allemez rögzítésének szelepéhez)

Alkalmazás:

A DR 10 nyomáscsökkentő szelep fő funkciója a rendszer nyomásának csökkentése.

A nyomáscsökkentő szelep DR 10 szakasza és szimbóluma

A DR 10 típusú nyomásszelepek pilóta által működtetett nyomáscsökkentő szelepek, amelyeket a másodlagos áramkörből szabályoznak. Alapvetően a főszelepből (1), a fő orsóbetétből (3) és a kísérleti szelepből (2) a nyomás beállító elemből állnak.

Nyugalomban a szelepek nyitva vannak, a folyadék szabadon átjuthat a B portról az A -portra a fő orsó betéten keresztül (3).

Az A. portban lévő nyomás a fő orsó alsó oldalán hat. Ugyanakkor nyomás hat a golyóra (6) a (2) pilóta szelepen a (4) a fő dugattyú rugóhelyén (3) és a porton keresztül (5). Ugyanez vonatkozik a golyóra (6) a nyíláson (7), a vezérlővezetéken (8), a ellenőrző szelepen (9) és a nyíláson (10). A rugó beállítása (11) szerint a nyomás (6), az (5) és a tavaszi kamrában (12) a (13) a (13) tartósan tartja a (13) a (13) -ot.

Nyitott helyzet. A folyadék szabadon áramolhat a B -portból az A -portra a fő orsó betéten keresztül (3), amíg az A nyomás meghaladja a tavaszi (11) beállított értéket, és megnyitja a golyót (6). A vezérlő

A dugattyú (13) a záró helyzetbe mozog.

A kívánt csökkentett nyomást akkor érik el, amikor az A port nyomása és a rugó (11) -nél beállított nyomás közötti egyensúlyt érnek el. A pilótaolaj -leeresztést a (14) a tartályba a tartályba külsőleg irányítják a vezérlővezetéken keresztül (15).

Az A -tól a B -től a B -től a B -tól a B -tól a B -tól a (16) telepítésével érhető el.

A nyomásmérő csatlakozás (17) lehetővé teszi az A. portban a csökkentett nyomás ellenőrzését.

Dr ... 50b felépítése

Dr. szimbólumai ... 50b
