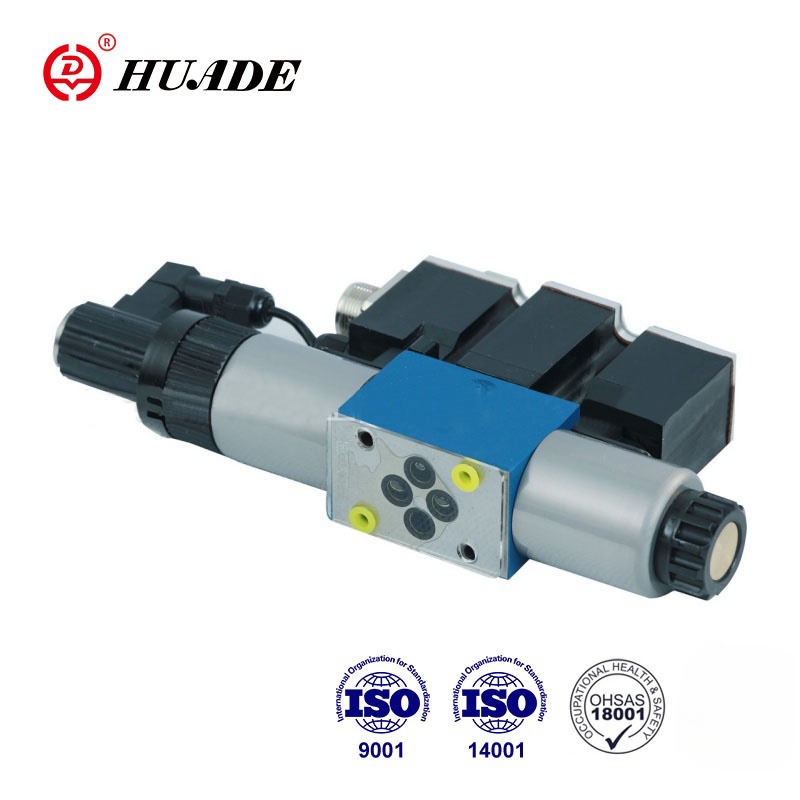

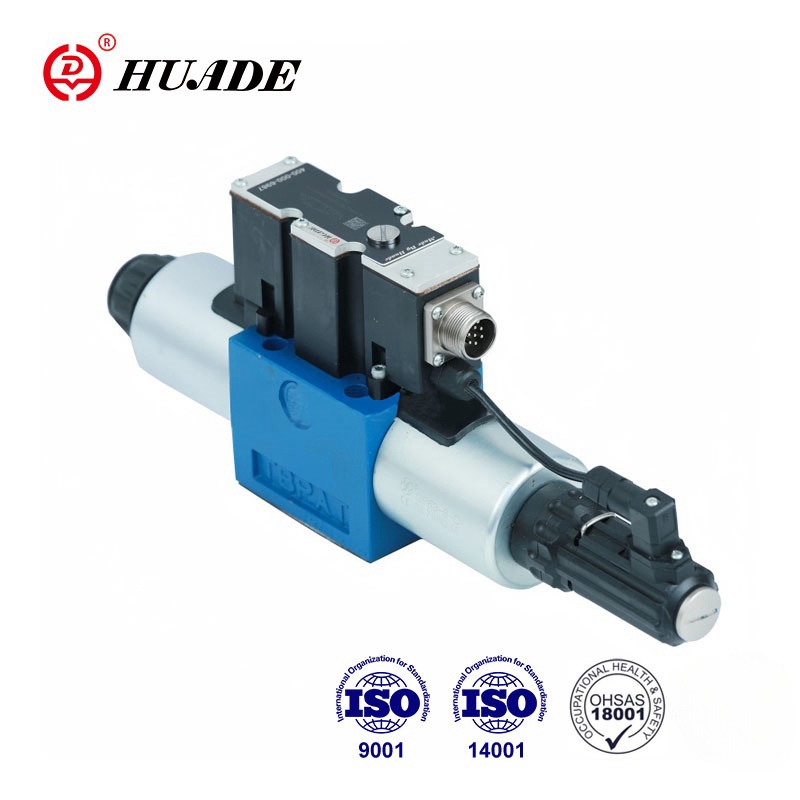

Ez a 4WREE-2X szelep egy közvetlen működésű arányos irányszelep, amelyet arányos mágnesszelep működtet a hidraulikafolyadék áramlásának és áramlási irányának szabályozására. Az elektromágnes vezérlése a beépített erősítőn keresztül érhető el. A termék teljesítménye kompatibilis a Rexroth 4WREE-2X sorozatával.
| Hidraulikus | |||
| Méret | 6 | 10 | |
| Üzemi nyomás | Portok A, P, B | 31.5 | 31.5 |
| Port T | 21 | 21 | |
| Névleges áramlás Qvnom △ P=1MPa(L/min) mellett | 8, 16, 32 | 25, 50, 75 | |
| Max. megengedett áramlás (L/perc) | 80 | 180 | |
| Szennyezettségi fok (μm) | ≤20 (ajánlott 10) | ||
| Hiszterézis(%) | ≤0,1 | ||
| Fordítási tartomány (%) | ≤0,05 | ||
| Válaszérzékenység (%) | ≤0,05 | ||
| Nyomásos folyadék | Ásványi olajok, foszfát-észter | ||
| Viszkozitási tartomány mm2/S | 20-380 között | ||
| Környezeti hőmérséklet tartomány (℃) | 4WRE | -20 és +70 között | |
| 4 WREE | -20 és +50 között | ||
| Súly (kg) | 4WRE | 2.2 | 6.3 |
| 4 WREE | 2.4 | 6.5 | |
| Elektromos (integrált elektronika) | |||
| Méret | 6 | 10 | |
| Ellátás típusa | DC | DC | |
| Névleges feszültség (V) | 24 | ||
| A mágnesszelep névleges árama (A) | 2.5 | ||
| Mágnestekercs ellenállás (Ω) | A tekercs ellenállása 20 ℃-on) | 2.7 | 3.7 |
| 4.05 | 5.55 | ||
| Vám | 100% | ||
| Max. tekercs hőmérséklet (℃) | 150-re | ||
| Szigetelés DIN40050 szerint | IP65 | ||
| A kapcsolódó erősítő műszaki adatai | |||
| Kapcsolódó erősítő | 4WRE | HD-VT-VRPA2-.-1X/ | HD-VT-VRPA2-.-1X/ |
| 4 WREE | HD-VT-4WREE6-2X | HD-VT-4WREE10-2X | |
| Tápfeszültség | Névleges feszültség VDC | 24 | |
| Alsó határérték V | 19.4 | ||
| Felső határérték V | 35 | ||
| Erősítő teljesítmény | Imax A | <2 | |
| Impulzusáram A | 3 | ||
Jellemzők:
▶Közvetlenül vezérelt arányos irányszelep az áramlás irányának és nagyságának szabályozásához
▶Allemezre szereléshez
▶Elektromos helyzetvisszajelzés
▶Rugóközpontú vezérlőorsó
▶4WREE típus, integrált szelepelektronika A1 vagy F1 interfésszel
▶A működtetés proporcionális mágnesszelepekkel történik, központi menettel és kivehető tekercssel
▶Szelep és elektronikus vezérlés egy kézből
Alkalmazás:
A 4WREE-2X arányos szelep különféle területeken használható, mint például szerszámgépek, könnyűipar, kohászat, bányászat, repülőgépipar stb.
A 4/2 és 4/3 arányos irányú szelepek közvetlenül vezérelhető elemei az allemezre szerelhető kivitelnek.
Működésüket proporcionális mágnesszelepek végzik központi menettel és kivehető tekercsekkel. A mágnesszelepek opcionálisan integrált vezérlőelektronikával vezérelhetők.
Funkcionális leírás:
Amikor a mágnesszelepek (5 és 6) feszültségmentesek, a vezérlőorsót (2) a nyomórugók (3 és 4) tartják a középső helyzetben.
A vezérlőorsó (2) közvetlen működtetése az egyik arányos mágnesszelep, pl. a "b" mágnesszelep vezérlése (6)
→A vezérlőorsó (2) balra mozgatása az elektromos bemeneti jellel arányosan
→ Csatlakozás P-ről A-ra és B-ről T-re nyílásszerű keresztmetszeteken keresztül progresszív áramlási jellemzőkkel
A mágnesszelep feszültségmentesítése (6)
→A vezérlőorsó (2) a nyomórugóval (3) visszakerül a középső helyzetbe.
HD-4WREE...A-2X
Feszültségmentes állapotban az orsót (2) a mágnesszelep visszatérő rugók tartják mechanikus középhelyzetben. Ez a "V" orsó szimbólum esetében nem vonatkozik a hidraulikus középső helyzetre! Amikor az elektromos szelep zárt hurkú vezérlőáramköre zárva van, akkor az orsó a hidraulikus középső helyzetbe kerül.
Tervezés:
A szelep alapvetően a következőkből áll:
• Ház(1) rögzítési felülettel
• Vezérlőorsó (2) nyomórugóval (3 és 4)
• Mágnesszelepek (5 és 6) központi menettel
• Pozíció-átalakító (7)
• Opcionális integrált vezérlő elektronika (8)
•A mechanikus nullapont-beállítás (9) a Pg 13.5-ön keresztül, az elektromos nullapont pedig a Pg 7(10)-en (4WREE típus) érhető el.
A 4WREE-2X arányos irányított szelep szimbóluma
