Ezek a szelepek mindenhol ott vannak körülöttünk. Megtalálhatóak az alapot ásó kotrógépekben, a raktárakban lévő targoncák mozgatható dobozaiban, és még a repülőgépvezérlő rendszerekben is. E szelepek nélkül a nehéz gépeket lehetetlen lenne irányítani.
Hogyan működnek ezek a szelepek?
A fő részek
Minden hidraulikus irányszabályozó szelep három kulcsfontosságú részből áll, amelyek együtt működnek:
1. Szeleptest
A szeleptest olyan, mint a ház, ahol minden történik. Általában erős anyagokból, például acélból vagy alumíniumból készül. Belül gondosan fúrt lyukak vannak, amelyeket portoknak nevezünk. Ezeknek a portoknak speciális neveik vannak:
- P port:Ahol túlnyomásos folyadék jön be
- T port:Ahol a folyadék visszatér a tartályba
- A és B portok:Ahová a folyadék a hengereket vagy motorokat mozgatja
2. Vezérlőelem
Ez az a mozgó rész, amely valójában irányítja a folyadékot. Két fő típusa van:
Cséve:Kerek, csúsztatható darab, amely ceruzára hasonlít, szélesebb részekkel. Ahogy előre-hátra csúszik, különböző útvonalakat nyit meg és zár be a folyadék számára.
Poppet:Kúp alakú darab, amely úgy működik, mint egy parafa az üvegben. Nagyon szorosan zár, ha zárva van, de kinyitható, hogy átengedje a folyadékot.
3. Működtető
Ez az, ami mozgatja a vezérlőelemet. A gyakori típusok a következők:
- Rugók, amelyek a szelepet biztonságos helyzetbe tolják vissza
- Szolenoidok (elektromos mágnesek), amelyek áram alatt mozognak
- Kézi karok kézi működtetéshez
- Pilot vezérlők, amelyek a rendszer saját nyomását használják
Hogyan áramlik a folyadék
Vegyünk egy egyszerű példát hidraulikus hengerrel:
Semleges állás:Amikor a szelep középső helyzetben van, a henger a helyén marad. A szelep kialakításától függően előfordulhat, hogy a folyadék eltömődött vagy visszatérhet a tartályba.
Pozíció kiterjesztése:A szelep összeköti a nyomónyílást (P) az A porttal, és folyadékot küld a henger meghosszabbításához. Ugyanakkor a henger másik oldaláról a folyadék a B nyíláson keresztül visszaáramlik a tartályba (T).
Visszahúzási pozíció:Most a szelep kapcsol. A nyomás a B nyílásba kerül, hogy visszahúzza a hengert, miközben a folyadék visszatér az A nyílásból a tartályba.
A hidraulikus irányszabályozó szelepek típusai
Belső tervezéssel
Orsószelepek
Ezek a leggyakoribb típusok. Az orsó a szelepház belsejében csúszik, hogy különböző áramlási útvonalakat hozzon létre.
Jó pontok:
- Összetett műveleteket tud kezelni több pozícióval
- Alacsony ellenállás a folyadékáramlással szemben
- Sokoldalú és széles körben használt
Nem olyan jó:
- A kis rések lehetővé teszik a folyadék belső szivárgását
- Elakadhat, ha a folyadék piszkos
Poppet szelepek
Ezek kúp vagy golyó alakú elemeket használnak, amelyek szorosan illeszkednek az üléshez.
Jó pontok:
- Szinte nincs belső szivárgás
- Jól működjön szennyezett folyadékkal
- Nagyszerű terhek szállítására
Nem olyan jó:
- Egyszerű be-/kikapcsolási funkciókra korlátozódik
- Több erő kell a működéshez
Azon, hogy hogyan működnek
Kézi szelepek:Kézzel működtethető karok, gombok vagy gombok segítségével. Egyszerű és megbízható, de valakinek ott kell lennie a működtetésükhöz.
Mágnesszelepek:Használjon elektromos áramot a működéshez. Ezek tökéletesek az automatizált rendszerekhez, és számítógéppel is vezérelhetők.
Pilóta működtetésű szelepek:Használja a rendszer saját hidraulikus nyomását a főszelep mozgatásához. Ez olyan, mintha egy kis szelepet használnánk egy nagy szelep vezérlésére – nagyszerű a nagy áramlású alkalmazásokhoz.
A Control Precision által
Be/ki szelepek:Egyszerű kapcsolók, amelyek teljesen nyitottak vagy teljesen zártak. Mint egy villanykapcsoló – be- vagy kikapcsolt állapotban van.

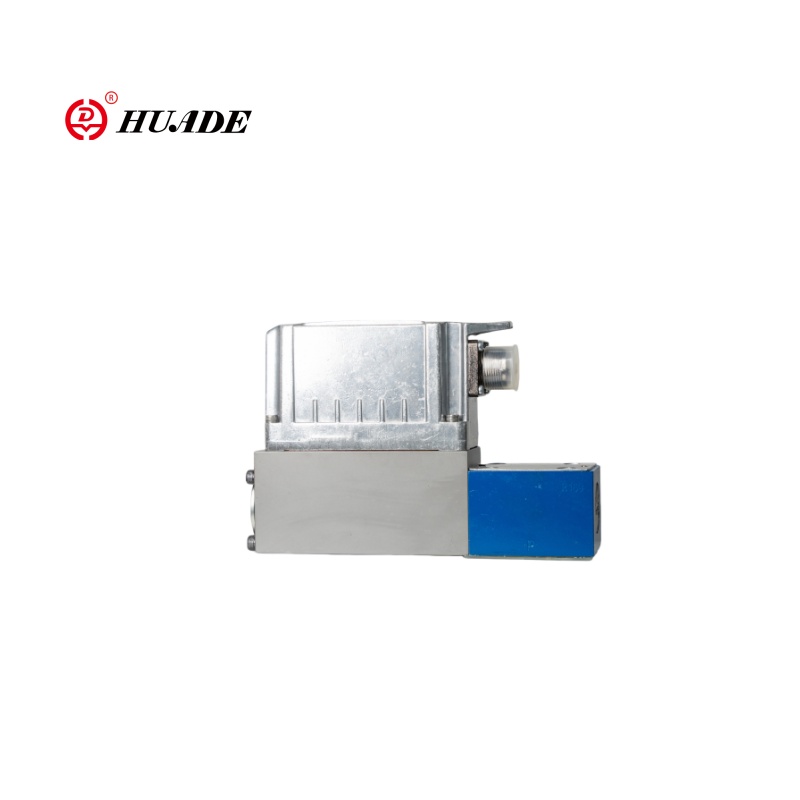

Arányos szelepek:Ezek részben kinyílhatnak, mint a fényerő-szabályozó kapcsolója. Minél jobban felcsavarja a vezérlőjelet, annál jobban kinyílik a szelep. Ez zökkenőmentes sebességszabályozást biztosít.
Szervo szelepek:A legprecízebb típus, olyan alkalmazásokban használatos, amelyek rendkívül pontos vezérlést igényelnek, mint például repülőgépek vagy precíziós gyártóberendezések.
Fontos jellemzők és specifikációk
Központi funkciók
Az orsószelepeknél nagyon fontos, hogy mi történik a semleges (középső) helyzetben:
Zárt központ:Minden port blokkolva van. Ez rögzíti a hengert a helyén, de megnehezíti a szivattyú működését.
Nyitott központ:A nyomónyílás a tartályhoz csatlakozik. Ez energiát takarít meg azáltal, hogy a szivattyút nyomás nélkül hagyja járni, de a henger elsodródhat.
Tandem központ:Egy kompromisszum, amely energiát takarít meg, miközben jobb tehertartást biztosít.
Kulcsfontosságú teljesítményszámok
- Nyomásérték:Mekkora nyomást képes biztonságosan kezelni a szelep. Általában PSI-ben vagy bar-ban mérik.
- Áramlási sebesség:Mennyi folyadék tud áthaladni percenként. Általában gallon per percben (GPM) vagy liter per percben mérik.
- Válaszidő:Milyen gyorsan reagál a szelep egy vezérlőjelre. Fontos a gyors mozgást igénylő alkalmazásokhoz.
- Nyomásesés:Mennyi nyomás vész el, amikor a folyadék átáramlik a szelepen. Az alacsonyabb a hatékonyság szempontjából jobb.
Szelepszimbólumok és szabványok
A mérnökök speciális szimbólumokat használnak a szelepek hidraulikus diagramokon való megjelenítésére. Ezek a szimbólumok megfelelnek a nemzetközi szabványoknak (ISO 1219), így a mérnökök világszerte megérthetik őket.
A szelep szimbólum a következőket mutatja:
- Az egyes pozíciókat jelző dobozok
- Az áramlási útvonalakat mutató nyilak
- T-jelekkel ellátott vonalak, amelyek blokkolt útvonalakat mutatnak
- A portokat jelölő betűk (P, T, A, B).
- A rugók és mágnesszelepek szimbólumai
Például a "4/3 szelep" 4 portot és 3 pozíciót jelent.
Közös alkalmazások
Építőipari berendezések
A kotrógépek több irányított vezérlőszelepet használnak a gém, a kar, a kanál és a lánctalpak független működtetésére. A kezelők joystickokat használnak, amelyek jeleket küldenek az arányos szelepeknek a zökkenőmentes vezérlés érdekében.
Gyártás
Az összeszerelő sorok ezeket a szelepeket használják robotkarok, prések és szállítórendszerek vezérlésére. A mágnesszeleppel működtetett szelepek reagálnak a számítógép parancsaira a pontos időzítés érdekében.
Mezőgazdaság
A modern traktorok arányos szelepblokkokat használnak a munkaeszközök, például az ekék és a betakarítógépek vezérlésére. Egyes rendszerek még GPS-szel is integrálhatók az automatizált terepi munkák érdekében.
Repülőgép
A repülőgépek rendkívül megbízható szervoszelepeket használnak a repülésvezérléshez. Ezeknek a szelepeknek extrém körülmények között is tökéletesen kell működniük.
Legjobb gyártók
Bosch Rexroth:Kiváló minőségű, fejlett elektronikával és felügyeleti képességekkel rendelkező szelepekről ismert.
Parker Hannifin:Széles választékot kínál az alapvető ipari szelepektől a speciális mobil berendezések szelepeiig.
Eaton (Vickers):Híres a nagy teherbírású szelepeiről, amelyek hosszú élettartamúak nehéz körülmények között is.
Danfoss:Mobil hidraulikára és energiatakarékos rendszerekre specializálódott.
HYDAC:Kompakt patronos szelepekről és egyedi elosztó-megoldásokról ismert.
Telepítés és karbantartás
A megfelelő szelep kiválasztása
Vegye figyelembe ezeket a tényezőket:
- Nyomás- és áramlási követelmények: megfeleljen a rendszer igényeinek
- Vezérlés típusa: Be/ki az egyszerű feladatokhoz, arányos a változó sebességhez
- Környezet: Válasszon a körülményeknek megfelelő tömítéseket és bevonatokat
- Biztonság: Válassza ki a biztonságos működést biztosító központi funkciókat
Gyakori problémák és megoldások
A szelep nem működik:
- Ellenőrizze az elektromos csatlakozásokat a mágnesszelepeken
- Ellenőrizze a megfelelő hidraulikus nyomást a vezető által működtetett szelepeknél
- Keressen mechanikai akadályokat
Lassú vagy szabálytalan működés:
- Tisztítsa meg vagy cserélje ki a szennyezett hidraulikafolyadékot
- Ellenőrizze a levegőt a rendszerben
- Vizsgálja meg, hogy nincsenek-e kopott szelepalkatrészek
Külső szivárgások:
- Cserélje ki a kopott tömítéseket és tömítéseket
- Ellenőrizze a szerelési felület síkságát
- Ellenőrizze a csavar megfelelő nyomatékát
Legjobb gyakorlatok
Telepítés:
- Tartson mindent tisztán a telepítés során
- Használjon megfelelő tömítéseket és tömítőanyagokat
- Húzza meg a csavarokat a megadott nyomatékértékekre
Művelet:
- Kezdje alacsony nyomással az alapfunkciók ellenőrzéséhez
- Figyelje a rendszer hőmérsékletét és nyomását
- Tartsa tisztán a hidraulikafolyadékot megfelelő szűréssel
Karbantartás:
- Rendszeresen ellenőrizze a szelep működését
- Cserélje ki a hidraulikafolyadékot az ütemterv szerint
- Vezessen részletes karbantartási nyilvántartást
Jövőbeli trendek
A hidraulikus szelepipar folyamatosan fejlődik:
Intelligens szelepek:Az új szelepek érzékelőket és elektronikát tartalmaznak, amelyek képesek jelenteni állapotukat és teljesítményüket. Ez segít megjósolni, mikor van szükség karbantartásra.
Energiahatékonyság:A gyártók olyan szelepeket fejlesztenek, amelyek kevesebb energiát pazarolnak, így csökkentik az üzemeltetési költségeket és a környezetre gyakorolt hatást.
Integráció:A szelepek egyre kompaktabbak és integrálódnak más rendszerelemekkel, csökkentve a szivárgási pontokat és a telepítési időt.
Digitális vezérlés:Több szelepet terveztek a digitális vezérlőrendszerekkel és a tárgyak internete (IoT) hálózatokkal való együttműködésre.
A hidraulikus irányszabályozó szelepek olyan alapvető alkotóelemek, amelyek lehetővé teszik a modern gépeket. Az egyszerű be-/kikapcsoló szelepektől a kifinomult szervorendszerekig ezek az eszközök az elektromos vagy mechanikus jeleket szabályozott hidraulikus teljesítménylé alakítják át.
Ezeknek a szelepeknek a működésének, különböző típusainak, valamint kiválasztásának és karbantartásának megértése létfontosságú mindenki számára, aki hidraulikus rendszerekkel dolgozik. A technológia fejlődésével ezek a szelepek egyre intelligensebbek, hatékonyabbak és jobban integrálhatók a digitális vezérlőrendszerekkel.
Akár nehéz berendezéseket üzemeltet, akár automatizálási rendszereket tervez, akár hidraulikus gépeket karbantart, az irányszabályozó szelepek ismerete segít hatékonyabban és biztonságosabban dolgozni.
Az alkalmazásának megfelelő szelep kiválasztásával és megfelelő karbantartásával megbízható működést és hosszú élettartamot biztosíthat. A kulcs a rendszerkövetelmények megértése és a megfelelő szeleptechnológiával való összehangolása.
Ne feledje, ha kétségei vannak, forduljon a hidraulikarendszer szakértőihez vagy a szelepgyártókhoz. Konkrét útmutatást nyújthatnak az Ön egyedi alkalmazási igényeihez, és segítenek biztosítani a rendszer optimális teljesítményét.
