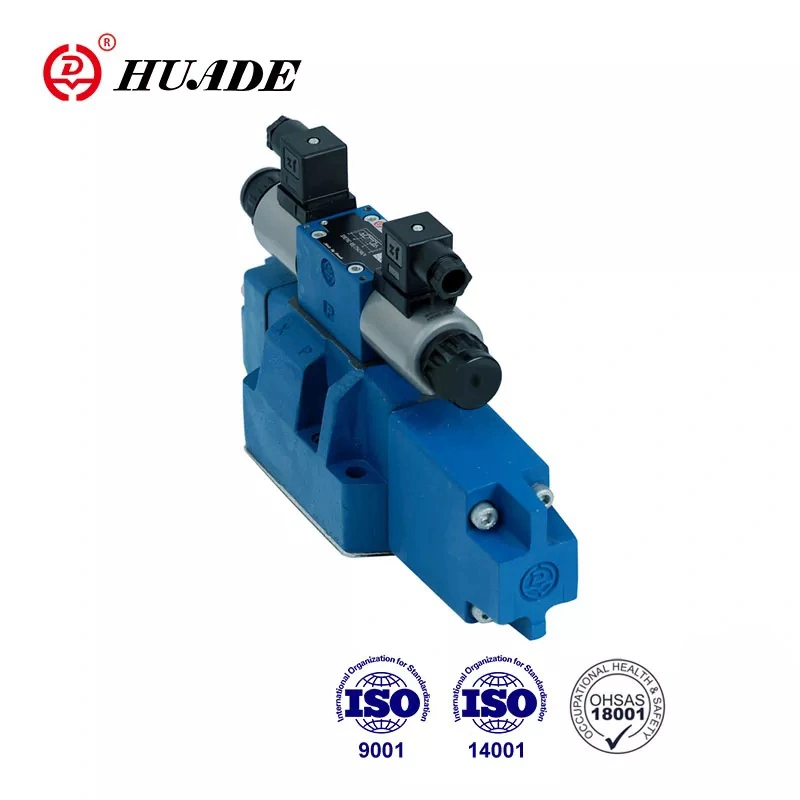

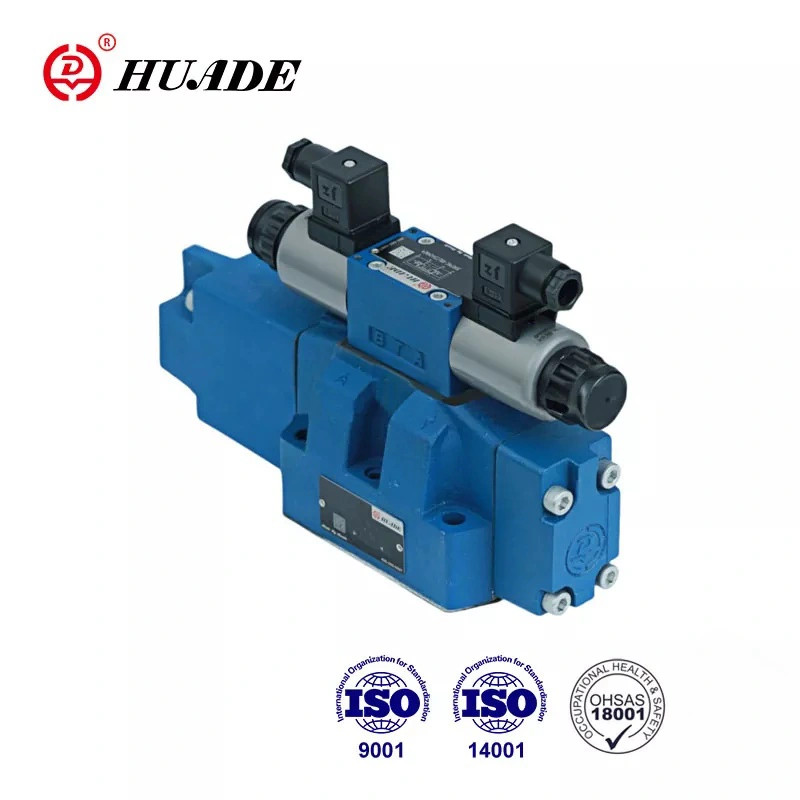

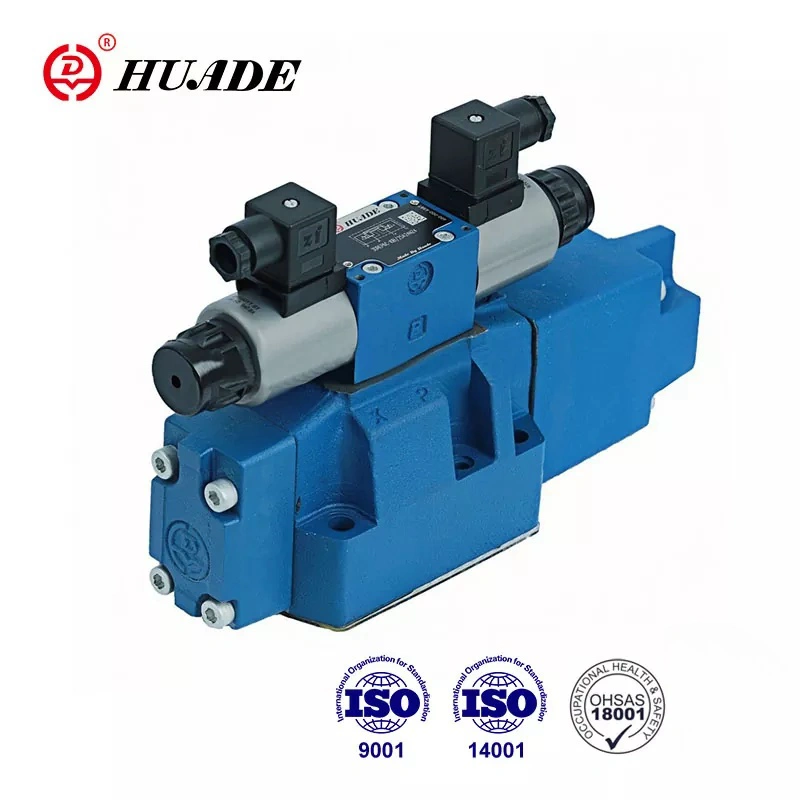

Egyetlen 4WRH arányos szelep képes szabályozni az áramlást és az áramlási irányt is, egyszerűvé téve a rendszer felépítését. A szelepház öntött belső csatornát alkalmaz, erős áramlási kapacitással és nagy áramlási sebességgel. A főszelep axiális háromszög alakú vezérlőhornyot alkalmaz, kis nyomáseséssel és nyomásveszteséggel a vezérlő vállán. A 4WRH típusú proporcionális szelep nagy áramlású és nagy pontosságú rendszerekhez alkalmas.
|
Hidraulikus adatok |
|||||
|
méret |
10 |
16 |
25 |
32 |
|
|
vezérlőszelep nyomás (MPa) |
külső pilot olajellátás |
3-tól 10-ig |
|||
|
belső pilot olajellátás |
Legfeljebb 10 (10 felett telepíteni kell a ZDR6DP2-30B/75YM-et) |
||||
|
Főszelep nyomás (MPa) |
31.5 |
35 |
|||
|
Visszatérő nyomás (MPa) |
T port (külső pilótaolaj visszatérés) |
31.5 |
25 |
15 |
|
|
T port (belső pilótaolaj visszatérés) |
3 |
||||
|
Y port |
3 |
||||
|
Pilótaolaj térfogata (cm3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
Pilot olajáramlás az X vagy Y nyíláson (L/perc) |
3.5 |
5.5 |
7 |
15.9 |
|
|
Áramlás a főszelepen (L/perc) |
270 |
460 |
877 |
1600 |
|
|
Hiszterézis (l/perc) |
6 |
||||
|
Ismételhetőség (%) |
3 |
||||
|
szennyezettségi fok (㎛) |
≤20 |
||||
|
Folyadék |
Ásványi olaj (NBR tömítéshez). Foszfát-észter (FPM tömítéshez) |
||||
|
Viszkozitási tartomány (mm²/s) |
2,8-tól 380-ig |
||||
|
Folyadék hőmérséklet tartomány (℃) |
-20 és +70 között |
||||
|
Beépítési helyzet |
választható |
||||
|
Súly (kg) |
szelep egy mágnesszeleppel |
7.4 |
12.7 |
17.5 |
41.8 |
|
szelep két mágnesszeleppel |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
Elektromos adatok |
||
|
Ellátás típusa |
DC |
|
|
A mágnesszelep névleges árama (A) |
0.8 |
|
|
Tekercs ellenállás (Ω) |
hideg (20 ℃) 19,5; max.szelep, meleg 28.8 |
|
|
Környezeti hőmérséklet (℃) |
50 |
|
|
Tekercs hőmérséklet (℃) |
150 |
|
|
Üzemi ciklus |
Folyamatos |
|
|
Pilot áram (A) |
0.02 |
|
|
Szigetelés |
IP65 |
|
|
Társult |
1 rámpaidővel |
VT-3000S30 |
|
5 rámpaidővel |
VT3006S30 |
|
|
Elektromos csatlakozás |
Dugós csatlakozás |
|
Jellemzők:
▶ Pilot irányú WRH arányos szelep
▶ Allemezre szereléshez
▶ A hidraulikafolyadék irányának és áramlási sebességének szabályozására
▶ Rugóközpontú .nincs orsósodródás
▶ Alacsony nyomásesés a vezérlőfelületeken
▶ Szelep és elektronikus vezérlés egy forrásból
▶ Arányos mágnesszelep működés
▶ Portolási minta a DIN 24 340 form A, ISO4401 és CETOP-RP121H szerint
Alkalmazás:
A 4WRH típusú arányos szelepet széles körben használják különféle iparágakban, például szerszámgépekben, kohászatban, könnyűiparban, bányászatban, mérnöki munkákban stb.
A 4WRH típusú szelepek elővezérlésű arányos irányú szelepek nyomásszabályozó szelepeken keresztül történő külső működtetéshez. A funkció és az elv ugyanaz, mint a 4WRZ típusú szelepeknél. Az összekötő lemez (12) köti össze az A vezérlőcsatlakozást a T(Y) csatlakozással. ) és B előtétcsatlakozás P(X)-szel. A főszelep előnyomásának 0,4 MPa és 2,5 MPa között kell lennie.tehát az áramlás vagy P-ből A-ba és B-ből T-be, vagy P-ből B-be és A-ból T-be áramlás.
Az arányos irányú szelepek felépítése 4WRH
Pilotszelep
A vezérlőszelep egy arányos mágneses működtetésű, 3 utas nyomáscsökkentő szelep (3DREP6 típus). A fojtószelepbetét az A és B portba van beépítve, további részleteket lásd a 3DREP6 szövegében.
A 3DREP6 típusú vezérlőszelep felépítése
A 4WRH arányos irányszelep szimbóluma
