Képzeld el, hogy egy zenekart vezényelsz. Nem csak azt mondod a zenészeknek, hogy „hangosan” vagy „halkan” játsszanak, hanem finom kézmozdulatokat is adunk nekik, amelyek azt mondják, hogy „kicsit halkabban”, „fokozatosan hangosabban” vagy „pontosan tartsa a hangerőt”. A hidraulikus arányos szelep olyan, mint a hidraulikafolyadék vezetője, amely fokozatmentesen szabályozható a „be” vagy „ki” helyett.
Az alapokhoz kezdjemi az arányos szelep.
A kávézó analógiája
Gondoljon egy arányos szelepre, mint például a kedvenc kávézójában lévő eszpresszógép. A barista nem csak egy kapcsolót forgat, hogy tökéletes eszpresszót készítsen – fokozatosan növeli a nyomást, gondosan szabályozza az áramlási sebességet, és valós idejű beállításokat hajt végre a kávé kivonása alapján. Hasonlóképpen, egy arányos szelep folyamatosan állítja be a helyzetét az elektromos visszacsatolás alapján, hogy pontosan a megfelelő mennyiségű hidraulikus teljesítményt biztosítsa.
Hogyan működnek a hidraulikus arányos szelepek? Utazás lépésről lépésre
Kövessük az irányítás útját az elektromos jeltől a precíz hidraulikus működésig.
[Lásd a részletes magyarázatothogyan működnek az arányos szelepek.]
1A parancsnoki központ (vezérlőjel)
A PLC (Programmable Logic Controller) vagy más vezérlőrendszer elektromos jelet küld – jellemzően 0-10 voltot, 4-20 milliampert, vagy akár digitális parancsokat is ipari hálózatokon, például CANbuson vagy Etherneten keresztül.
2A fordító (arányos mágnesszelep)
A szelep arányos mágnesszelepe fordítóként működik, és az elektromos energiát mechanikai erővé alakítja. Ellentétben a hagyományos mágnesszelepekkel, amelyek „feszültség alatt vannak” vagy „feszültségmentesítettek”, az arányos mágnesszelepek olyan erőt hoznak létre, amely közvetlenül arányos a bemeneti jel erősségével.
3A precíziós mozgató (szeleporsó)
Ez a mechanikai erő a szeleporsót – egy precízen megmunkált hengeres alkatrészt – pontos pozícióba löki. Ahogy az orsó mozog, különböző méretű nyílásokat (úgynevezett nyílásokat) tár fel, amelyek szabályozzák a folyadék áramlását.
4Az intelligens visszacsatolási hurok (LVDT érzékelő)
A fejlett arányos szelepek közé tartozik az LVDT (Linear Variable Differential Transformer), amely folyamatosan figyeli az orsó helyzetét. Ez egy zárt hurkú rendszert hoz létre, amely automatikusan korrigálja a külső zavarokat, hőmérsékletváltozásokat és kopást.
Valós példa
Amikor a kotrógép kezelője félig elmozdítja a joystickjét, az arányos szelep 50%-os jelet kap. Az orsó olyan helyzetbe mozog, amely pontosan a maximális áramlás felét teszi lehetővé a hidraulikus henger felé, ami egyenletes, szabályozott karmozgást eredményez pontosan fele sebességgel.
Arányos szelep vs szervoszelep vs be-/kikapcsoló szelep: a végső összehasonlítás
A szeleptípusok közötti különbségek megértése elengedhetetlen a megfelelő választáshoz:
| Funkció | On/Off szelep | Arányos szelep | Szervo szelep |
|---|---|---|---|
| Vezérlés típusa | Bináris (nyitott/zárt) | Végtelen pozicionálás | Rendkívül precíz pozicionálás |
| Válaszidő | 10-100 milliszekundum | 5-50 milliszekundum | 1-10 milliszekundum |
| Pontosság | ±5-10% | ±1-3% | ±0,1-0,5% |
| Költség | 50-500 dollár | 500-5000 dollár | 2000-20000 dollár |
| Tipikus alkalmazások | Egyszerű be/ki vezérlés | Általános automatizálás | Nagy pontosságú rendszerek |
| Karbantartás | Alacsony | Közepes | Magas |
| Szennyezési érzékenység | Alacsony | Közepes | Nagyon magas |
| Energiahatékonyság | Szegény | Jó | Kiváló |
Mikor válasszuk ki az egyes típusokat
Válassza az On/Off szelepeket, ha:
Az egyszerű indítás/leállítás szabályozás elegendő • A költségvetés rendkívül szűkös • Magas szennyezettségű környezet • A karbantartási erőforrások korlátozottak
Válassza az arányos szelepeket, ha:
Változtatható fordulatszám-/nyomásszabályozásra van szüksége • Az energiahatékonyság számít • Fontos a sima működés • Mérsékelt pontosság szükséges
Válasszon szervoszelepeket, ha:
Az ultranagy pontosság kritikus fontosságú • Nagyon gyors reakció szükséges • A költségvetés prémium teljesítményt tesz lehetővé • A tiszta környezet fenntartható
A hidraulikus arányos szelepek típusai: a tökéletes pár megtalálása
Funkció szerint: A három fő kategória
1. Arányos irányszabályozó szelepek
Mit csinálnak:Szabályozza a hidraulikus működtetők irányát és sebességét
Gondolj rá, mint:Intelligens forgalomirányító, amely nem csak irányítja a forgalmat, hanem szabályozza a sebességkorlátozásokat is
Általános modellek:Bosch Rexroth 4WRA sorozat, Parker D1FB sorozat
A legjobb:Szerszámgépek, fröccsöntés, általános automatizálás
2. Arányos nyomásszabályozó szelepek
Mit csinálnak:Fenntartja a pontos rendszernyomást az áramlási igényektől függetlenül
Gondolj rá, mint:Intelligens víznyomás-szabályozó, amely tökéletes zuhanynyomást biztosít akkor is, ha valaki bekapcsolja a mosogatógépet
Típusok:Nyomáscsökkentő, nyomáscsökkentő, nyomássorrendű szelepek
A legjobb:Présműveletek, szorítórendszerek, nyomáspróbák

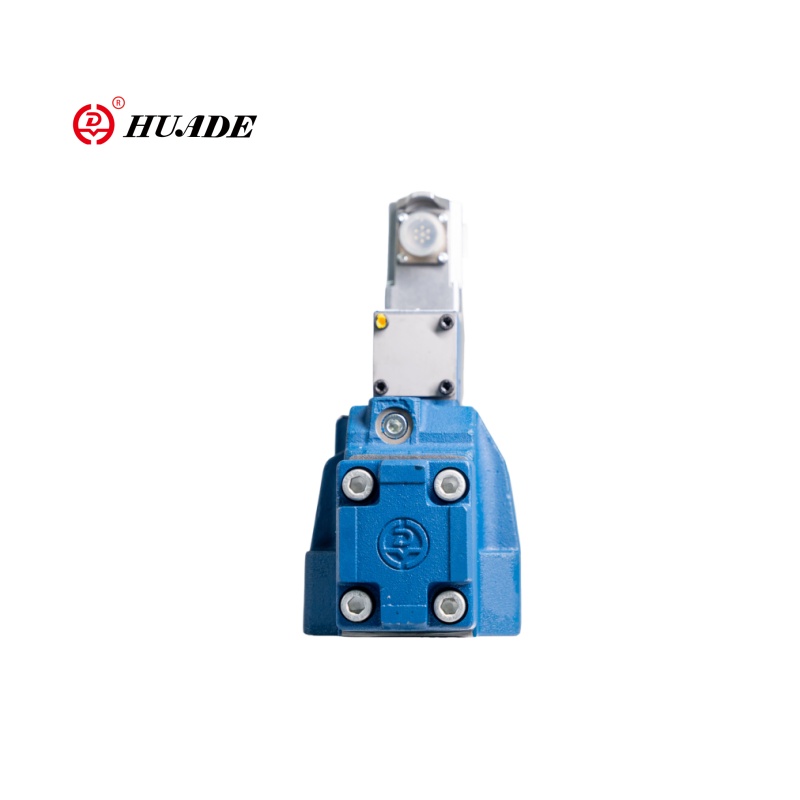

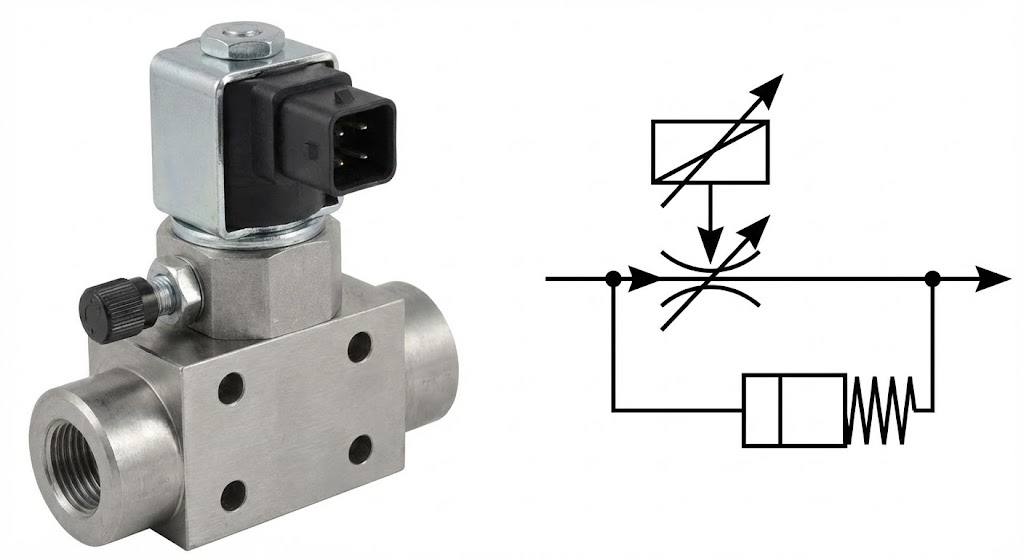

3. Arányos áramlásszabályozó szelepek
Mit csinálnak:Fenntartja a pontos áramlási sebességet a nyomásváltozásoktól függetlenül
Gondolj rá, mint:Sebességtartó rendszer hidraulikus áramláshoz
Gyakran tartalmazzák:Nyomáskompenzátorok a terheléstől független szabályozáshoz
A legjobb:Sebességszabályozás, szinkronizált műveletek, mérési alkalmazások
Építés szerint: A mechanika megértése
Közvetlen működésű arányos szelepek
• Az elektromágnes közvetlenül mozgatja a fő orsót
• Egyszerűbb felépítés, alacsonyabb költség
• Átfolyási sebességek általában 100 GPM-ig
• Névleges nyomás 3000 PSI-ig
• Tökéletes: közepes méretű alkalmazásokhoz mérsékelt teljesítményigénnyel

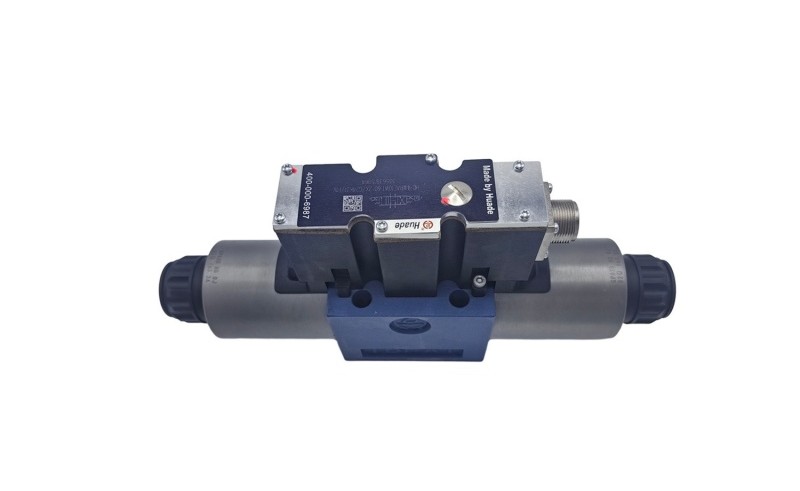

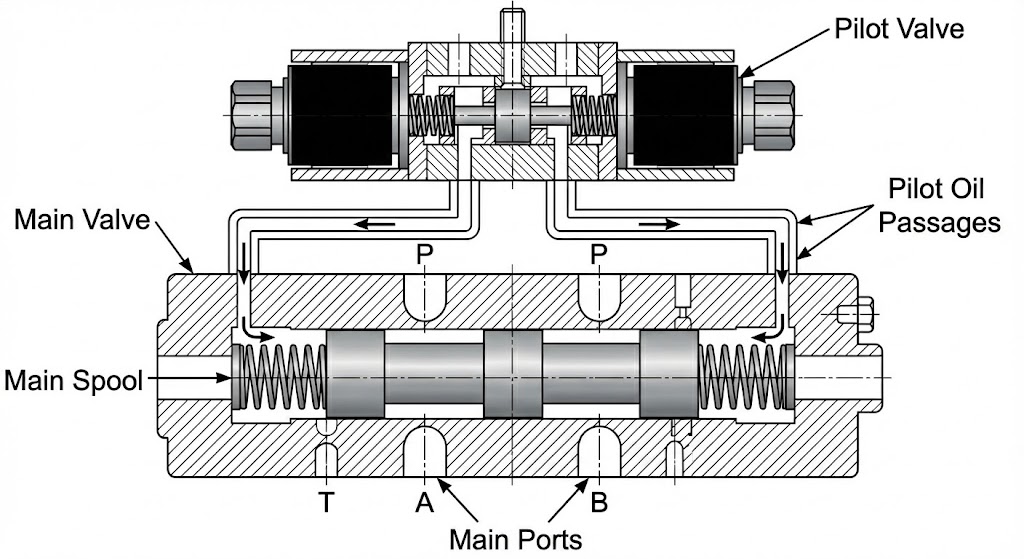

Pilóta működtetésű arányos szelepek
• A kis vezérlőszelep vezérli a főszelep működését
• Nagyobb áramlási és nyomási képességek
• Áramlási sebesség akár 500+ GPM
• Nyomáshatárok 5000+ PSI-ig
• Tökéletes: Nagy ipari rendszerekhez és mobil berendezésekhez
A lényeges teljesítményjellemzők: a technikai mélymerülés
A jel-áramlás kapcsolat megértése
Az arányos szelep teljesítményének lényege, hogy milyen pontosan alakítja át az elektromos jeleket hidraulikus kimenetté. Íme, mit jelentenek a legfontosabb specifikációk:
Linearitás (±0,5% - ±3%)
Képzeljen el egy egyenes vonalat a milliméterpapírra. A linearitás azt méri, hogy a szelep tényleges teljesítménye milyen közel van ehhez a tökéletes egyeneshez. A jobb linearitás kiszámíthatóbb szabályozást jelent.
hiszterézis (±0,5% - ±5%)
Ez méri a kimeneti különbséget, amikor ugyanazt az alapjelet különböző irányokból közelíti meg. Gondoljon úgy, mint a kormánykerék játékára – a kevesebb hiszterézis pontosabb irányítást jelent.
Ismételhetőség (±0,1% - ±2%)
Milyen következetesen hajtja végre a szelep ugyanazt a műveletet? Ez olyan, mintha egy kosárlabdázót kérnénk szabaddobásra – a jobb ismételhetőség megbízhatóbb teljesítményt jelent.
Válaszidő (5-100 ezredmásodperc)
Milyen gyorsan reagál a szelep a jelváltozásokra? A dinamikus alkalmazásoknál a gyorsabb reakció megakadályozza a rendszer instabilitását és javítja a teljesítményt.
A matematika a varázslat mögött: áramlási egyenletek
Az arányos szelepek alapvető áramlási egyenlete a következő:
Q = Cd × A × √(2ΔP/ρ)
Ahol:
Q = Áramlási sebesség
Cd = Kisülési együttható
A = Szelepnyílás területe (az orsó helyzete vezérli)
ΔP = Nyomáskülönbség a szelepen
ρ = folyadék sűrűsége
Ez az egyenlet megmutatja, miért olyan hatékonyak az arányos szelepek: az (A) terület precíz szabályozásával pontos áramlásszabályozást biztosítanak a nyomásváltozásoktól függetlenül.
Valós sikertörténetek: alkalmazások, amelyek átalakítják az iparágakat
1. esettanulmány: A fröccsöntés forradalma
A kihívás:Egy autóalkatrész-gyártó az inkonzisztens műanyag befecskendezéssel küszködött, ami 20%-os selejtezési arányt és vásárlói panaszokat okozott.
A megoldás:Moog D941 proporcionális szelepek megvalósítása a befecskendezési sebesség és nyomás szabályozásához.
A folyamat:
• Sebességfázis: A szelep gyors, szabályozott befecskendezést biztosít a forma 95%-ának kitöltéséhez
• Pack/Hold Phase: Zökkenőmentes átmenet a precíz nyomásszabályozásra
• Helyreállítási fázis: Szabályozott csavarforgás a következő lövés előkészítéséhez
2. esettanulmány: Mobil berendezések pontossága
A kihívás:Egy darugyártó ügyfelei panaszkodtak a szaggatott rakománymozgások miatt, amelyek biztonsági aggályokat és termelékenységcsökkenést okoznak.
A megoldás:Danfoss PVG 48 proporcionális szeleprendszer elektronikus joystickkal.
Az átalakulás:
• Előtte: A bináris szelepvezérlés hirtelen indítást/leállást okozott
• Utána: Sima gyorsítás/lassítás illesztő operátor bevitel
• Fejlett jellemzők: Terhelésérzékelés az energiahatékonyságért, elektronikus vezérlés a pontos pozicionálásért
3. esettanulmány: Precíziós acélgyár
A kihívás:Egy acélhengerműnek pontos nyomásszabályozásra volt szüksége az egyenletes termékvastagság érdekében (±0,01 mm tűrés).
A megoldás:ATOS DPZO arányos nyomásszelepek integrált visszacsatoló vezérléssel.
Az innováció:
• A valós idejű vastagságmérés visszacsatol a szelepvezérléshez
• Az automatikus nyomásbeállítás kompenzálja az anyagváltozásokat
• A zárt hurkú vezérlés egyenletes erőt tart fenn a sebességváltozások ellenére
A megfelelő arányos szelep kiválasztása: Kiválasztási útmutató
1. lépés: Határozza meg rendszerkövetelményeit
Teljesítményspecifikációs ellenőrzőlista:
• Maximális rendszernyomás: _____ PSI
• Szükséges áramlási sebesség: _____ GPM
• Működési hőmérséklet-tartomány: _____ - _____ °F
• A válaszidő követelményei: _____ ezredmásodperc
• Szükséges pontosság: ±_____ %
• Vezérlőjel típusa: Feszültség / Áram / Digitális
2. lépés: Alkalmazás-specifikus szempontok
Gyártási/ipari alkalmazásokhoz:
• Fontolja meg az integrált elektronikával rendelkező szelepeket (Bosch Rexroth 4WRA sorozat)
• Keresse meg a terepi busz kommunikációs képességeit
• Az ismételhetőség és a hosszú távú stabilitás előnyben részesítése
Mobil berendezésekhez:
• Válasszon rezgés- és ütésálló szelepeket (Danfoss PVG sorozat)
• Vegye figyelembe a környezetvédelmi tömítési követelményeket
• Értékelje az akkumulátorral működő rendszerek energiafogyasztását
Repülési/kritikus alkalmazásokhoz:
• Válasszon redundáns visszacsatoló rendszerrel rendelkező szelepeket
• Vegye figyelembe a speciális anyagokat szélsőséges hőmérsékletekhez
• Értékelje a hibamód jellemzőit
