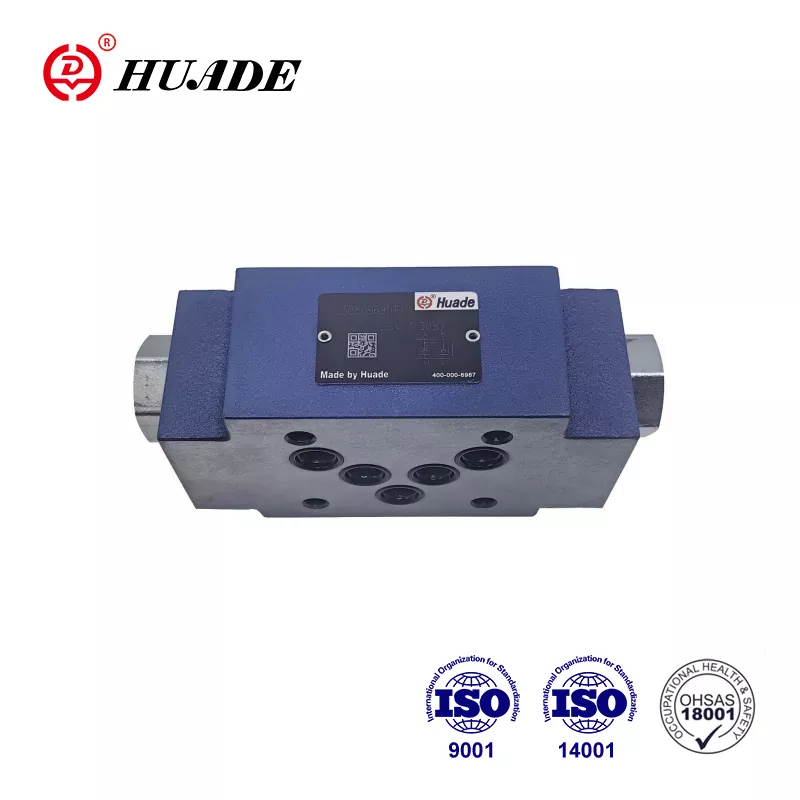

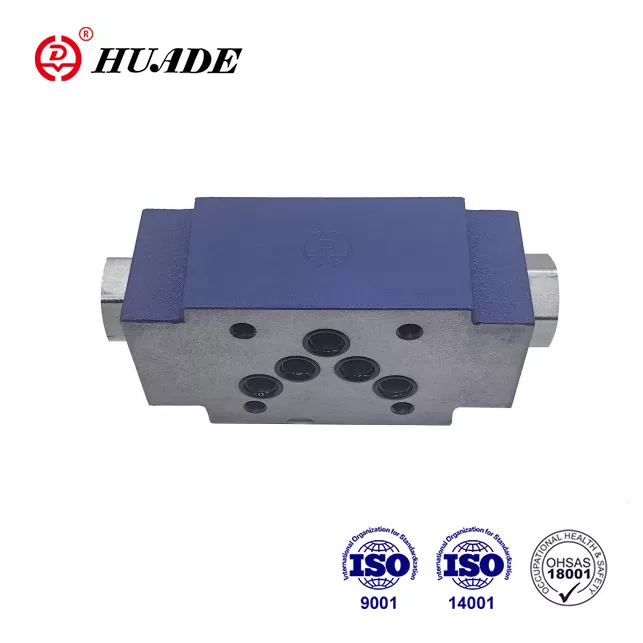

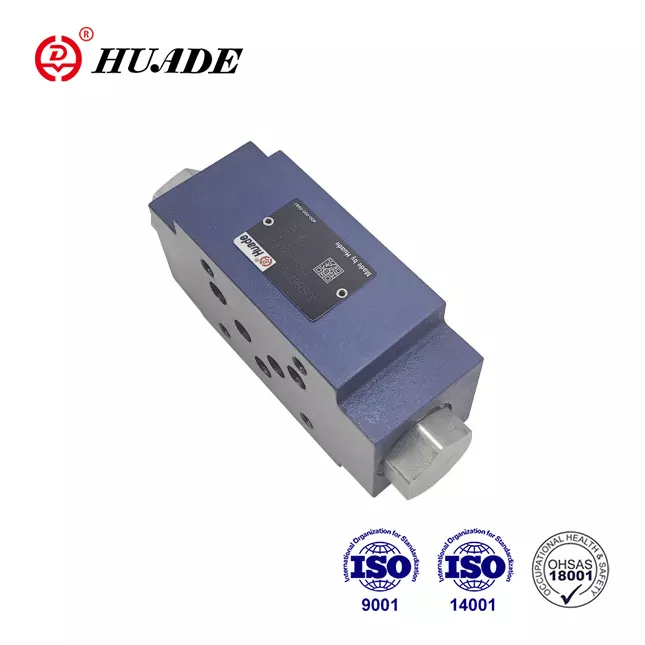

A Huade beépítette a Rexroth legmodernebb technológiáját a Rexroth-tal 1979-től szerzett hét éves együttműködési tapasztalatának köszönhetően. A Huade Z2S 10 visszacsapó szelepe megfizethető alternatíva a Rexroth azonos sorozatához. A Huade megfelelt az ISO9001, ISO14001 és OH SAS18001 nemzetközi szabványoknak. Minden Z2S 10 visszacsapó szelep szigorú tesztelésen esik át, mielőtt elhagyná a gyárat, hogy biztosítsa a kiváló teljesítményt. A Huade® hidraulikus szelepeket széles körben használják a mérnöki és építőipari gépekben, a kohászatban, a szerszámgépekben, a környezetvédelemben, a hajógyártásban, a repülőgépgyártásban, a vasúti tranzitgyártásban, a kőolaj- és petrolkémia, a hadiipar és más területeken. Ez egy jól ismert nemzeti márka Kínában. Technológiájában fejlettebb és tartósabb, mint a sorozat hasonló termékei.
|
Méret |
6 |
10 |
16 |
22 |
|
Max. áramlás (L/perc) |
60-ra |
120-ra |
300-ra |
450-re |
|
Max. üzemi nyomás (MPa) |
31,5-ig |
|||
|
Repedési nyomás (MPa) |
Lásd a karakterisztikus görbéket |
|||
|
Útvonalak |
Lásd a szimbólumokat |
|||
|
Területi arány |
A1/A2=1:3 |
A1/A2=1:11,45 |
A1/A2=1:11,8 |
A1/A2=1:13,6 |
|
A3/A2=1:2,86 |
A3/A2=1:2,8 |
A3/A2=1:2,8 |
||
|
Nyomásos folyadék |
Ásványi olajok (NBR tömítéshez) vagy foszfát-észter (FPM tömítéshez) |
|||
|
Nyomás folyadék hőmérséklet tartomány (℃) |
-30+80 |
|||
|
Viszkozitási tartomány (mm2/s) |
2,8 és 500 között |
|||
|
Súly (kg) |
kb.0,8 |
kb.3 |
kb.6,5 |
kb.12 |
Jellemzők:
▶ Függőleges egymásra rakható szerelvényekhez használható
▶ Egy vagy két szervizport szivárgásmentes lezárásához
▶ Portolási minta Din 24 340 form A, ISO4401 és CETOP - RP 121H
Alkalmazás:
Ezt a kísérleti működtetésű Z2S visszacsapó szelepet függőleges egymásra rakott telepítéshez használják. Szükség esetén szivárgás nélkül tömíthet egy vagy két működő olajnyílást.
A Z2S 10 típusú visszacsapó szelepek szendvicslemezes kivitelűek. Egy vagy két szervizport szivárgásmentes lezárására szolgálnak, akár hosszú időre is. A szabad áramlás A1-ből A2-be vagy B1-ből B2-be történik. Az A1 B1-ben az ellenkező irányú áramlás blokkolva van. Amikor a folyadék A1-ből A2-be áramlik, az orsót (1) nyomás alá helyezi, és jobbra tolja, ezáltal kinyitja a golyós csappantyús szelepet (2), amely azután kinyitja a csapot (3). A szelep megfelelő zárásának biztosítása érdekében az irányszelep A2 B2 szervizcsatlakozóit semleges helyzetben kell a tartályhoz csatlakoztatni.
A Z2S szimbóluma
A Z2S 10 kivágott képe
A Z2S tipikus áramköri példája
