Arányos áramlási szabályozó szelep 2FRE6

A 2FRE6 arányos áramlási szabályozó szelep lépcsőn szabályozza az áramlási sebességet 0 ~ 10 V / 4 ~ 20 mA jelig a pontos sebességszabályozás elérése érdekében. A 2FRE6 arányos szelepnek van nyomáskompenzációs funkciója, amely biztosítja, hogy az áramlási sebességet ne befolyásolja a terhelési nyomás ingadozása, és fenntartja a stabil áramlási sebességet. Ez a 2FRE6 szelep korlátozott helyen és a dinamikus áramlási szabályozási követelményekkel rendelkező hidraulikus rendszerekhez alkalmas.

A 2FRE6 arányos áramlási szabályozó szelep termék paramétere

Hidraulikus
Hiszterézis	＜ ± 1%Qmax
Megismételhetőség	＜ 1%Qmax
A szennyeződés foka (μM)	≤20
Nyomásfolyadék	Ásványolaj (NBR tömítéshez), foszfát -észter (FPM -tömítéshez)
Viszkozitási tartomány (mm2/S)	2,8–380
Nyomásfolyadék -hőmérsékleti tartomány (	-20 ~+70
Telepítés	választható
Elektromos
Feszültségtípus	DC
A mágnesszelep tekercsrezisztenciája (ω)	Hideg érték 20 ℃ 5,4, maximális meleg érték 8,2
Max. Teljesítmény (VA)	50
Induktivitás (MH)	6–8
Oszcillátor frekvencia (khz)	2.5

Termékjellemző és az arányos áramlási szabályozó szelep 2FRE6 alkalmazása

Jellemzők:

▶ Szelep nyomáskompenzátorral az áramlás nyomáskompenzált vezérléséhez

▶ Működés arányos mágnesszelepen keresztül

▶ A vezérlőnyílás elektromos helyzetének visszajelzéseivel

▶ A helyzet-átalakító tekercs tengelyirányban mozgatható, így a kontroll nyílás nulla pont beállítását megkönnyítve, anélkül, hogy megérintenie az elektronikát (elektromos-hidraulikus)

▶ Az áramlásvezérlés mindkét irányban lehetséges egy egyenirányító szendvicslemez használatával

Alkalmazás:

Kétirányú arányos áramlási szabályozó szelep A 2FRE6 széles körben használják az ipari automatizálási és szerszámgépekben, kotrókban/rakodókban és egyéb mérnöki gépekben, kohászatban és nehéz felszerelésekben, tesztelő berendezésekben és laboratóriumokban stb.

 A 2FRE6.

A 2FRE típusú ... Az arányos áramlásszabályozó szelepek kétirányú funkcióval rendelkeznek. Az alkalmazott elektromos parancsérték alapján szabályozhatják az áramlást, amely a nyomás és a hőmérséklet kompenzált.

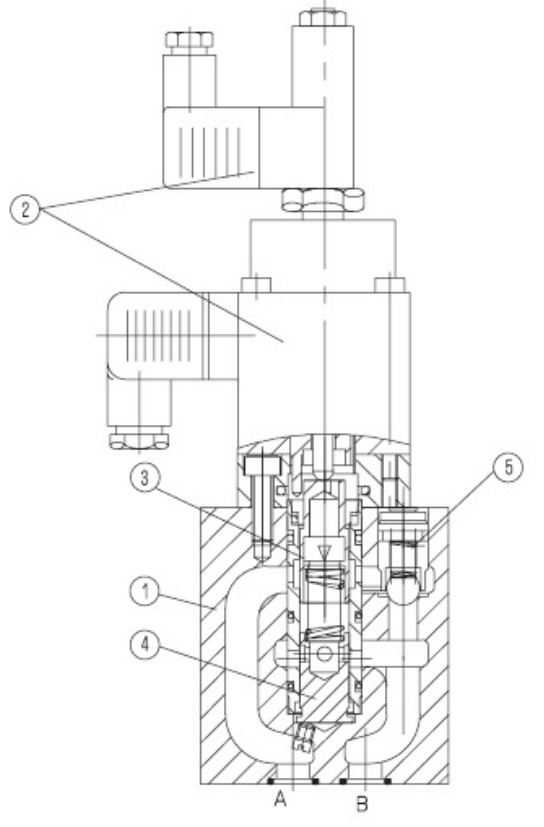

Alapvetően a ház (1), arányos mágnesszelepből állnak, induktív helyzet -transzducerrel (2), nyílás mérésével (3), nyomáskompenzátor (4), valamint az opcionális ellenőrző szelep (5).

Arányos áramlás -szabályozó szelep 2 frey 6 b

Az áramlás beállítását (0–100 %) meghatározzuk a potenciométer parancsértékén. Az alkalmazott parancsérték beállítja az erősítőn, valamint az arányos mágnesszelepen keresztül a mérési nyílást (3). A mérési nyílás (3) helyzetét az induktív helyzet -átalakítóval kapjuk meg. A parancsértéktől való bármilyen eltérést a visszacsatolás -vezérlés kompenzálja.

A nyomáskompenzátor (4) a nyomásesést a (3) mérőnyílásnál állandó értéken tartja. Az áramlás tehát a terhelés kompenzálódik.

A kis hőmérsékleti sodródást a mérő nyílás megtervezése miatt érik el.

0 % -os parancsértéknél a mérési nyílás zárva van.

A hatalom elvesztése vagy a kábelszünet esetén a helyzet -átalakító a mérési nyílás bezáródik.

A 0 % -os parancsértékről az ugrásmentes indítás lehetséges. Az elektromos erősítőben lévő két rámpán keresztül késleltetheti a B mérés nyitását és bezárását

Nyílás.

A (5) ellenőrző szelepen keresztül szabad áramlás lehet B -től A -ig.

Arányos áramlás -szabályozó szelep típus 2fre 6 a:

Ennek a szelepnek a funkciója elvileg megegyezik a 2fre 6 b típusú szelepre:

Az induló ugrás elnyomására, amikor a mérési nyílás (3) (a parancs értéke> 0%) nyitva van, rendelkezésre áll a (4) nyomáskompenzátor (4) bezárása a P (6) porton keresztül. Az A port és a nyomáskompenzátor (4) közötti belső kapcsolat (7) csatlakozik. A P (6) külső porton keresztül a P -port nyomása, mielőtt a (8) irányú szelep a nyomáskompenzátorra hat (4), és a zárt helyzetben tartja a rugós erővel (9). Ha a (8) irányú szelepet P -ről B -re kapcsolják, akkor a (4) nyomáskompenzátor a zárt helyzetből mozog

Ezzel elkerülhető a szabályozó helyzetbe, és az indítási ugrás elkerülhető.

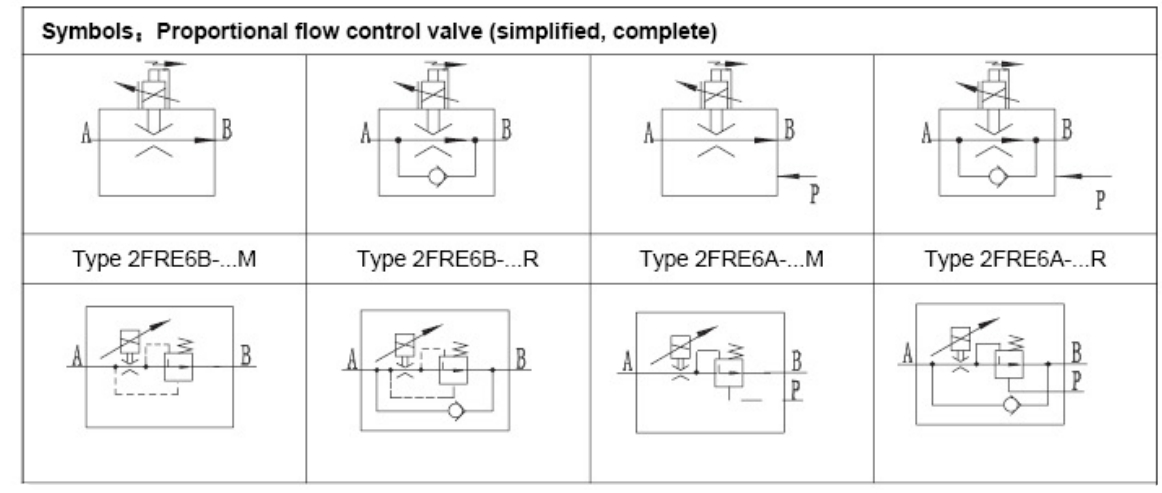

A 2FRE6 arányos áramlási szabályozó szelep szimbólumai
