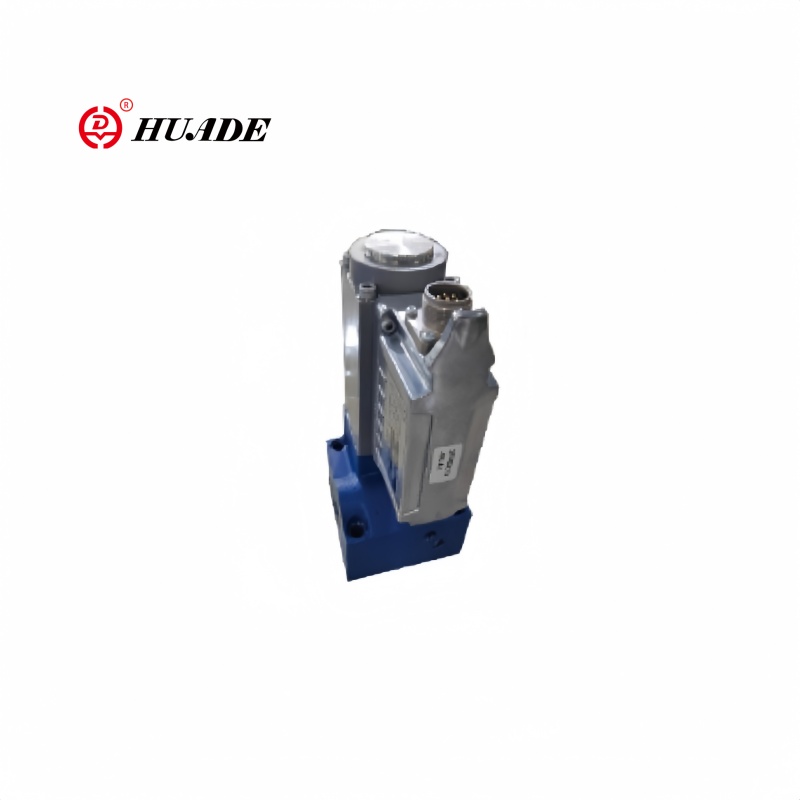

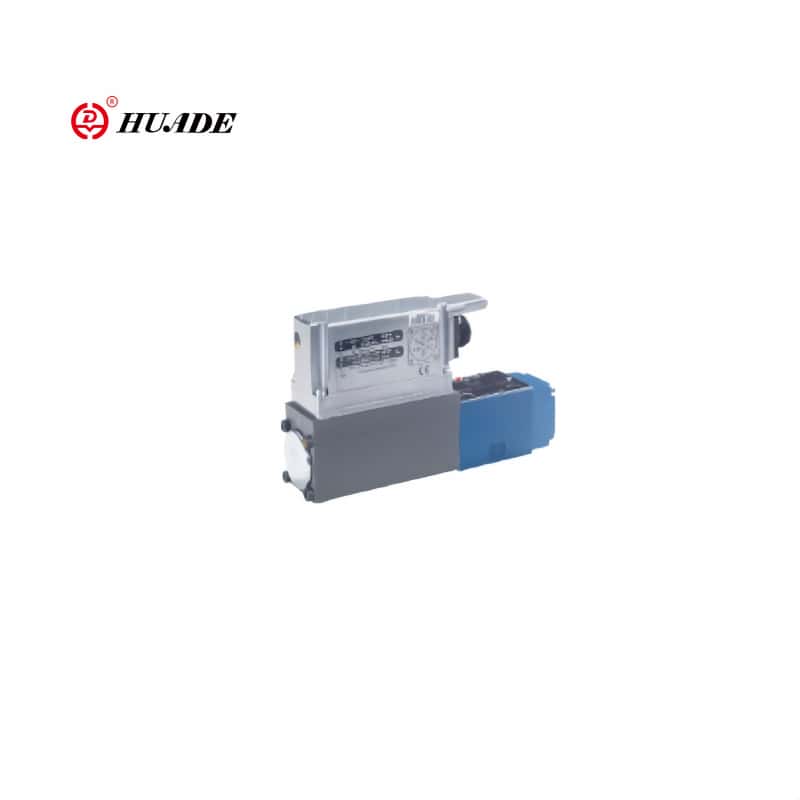

A 3Freez-1x arányos áramlási szelep egy nagy pontosságú folyadékvezérlő alkatrész, amelyet általában az ipari automatizálási rendszerekben használnak, amelyek pontos áramlási szabályozást vagy áramlási arány eloszlását igénylik. A 3Freez-1x szelep egy elektronikusan szabályozott arányos szabályozó (0-10V/4-20Ma jel bemenet). A nyomás általában elérheti a 315 bar-t, amely alkalmas nagynyomású hidraulikus rendszerekhez. A 3Freez-1X szelep arányos áramlási szelepe integrálható a PLC és DCS rendszerekbe, és támogatja a ModBUS és más kommunikációs protokollokat. A 3Freez-1x arányos szelep az áramlási sebességet az elektromos jelek arányán keresztül szabályozza, megvalósítja a szelepmozgató lépcsőzetes sebességszabályozását, és javítja a rendszer válasz pontosságát.
| Általános | ||
| Építés | Orsó típusú szelep integrált nyomáskompenzátorral | |
| Működtetés | Arányos mágnesszelep a pozíciókezeléssel és a fedélzeti elektronika OBE-vel | |
| Rögzítőhely | Választható | |
| Környezeti hőmérsékleti tartomány ℃ | -20 ~+50 | |
| Súly kg | NG6 (3.1) | |
| NG10 (6.9) | ||
| Hidraulikus | ||
| Nyomásfolyadék | Hidraulikus olaj a DIN 51524 ... 535 -ig, más folyadékok az előzetes konzultáció után | |
| Viszkozitás mm2/S | 20 ... 100 (ajánlott) | |
| 10 ... 800 (max. Permeted) | ||
| Nyomásfolyadék -hőmérsékleti tartomány ℃ | -20 ~+70 | |
| Statikus/dinamikus | ||
| Hiszterézis % | ≤1 | ≤1 |
| Az inverziós tartomány % | ≤0,5 | ≤0,5 |
| Gyártási tolerancia % | ≤5 | ≤5 |
Jellemzők
▶ Az NG6 és NG10 áramlási szabályozó szelepek közvetlenül vezérelték a fedélzeti elektronikával és az induktív helyzet-átalakítóval
▶ A pozícióvezérléssel, minimális hiszterézis <1 %, lásd a műszaki adatokat
▶ A háromirányú funkciót az határozza meg, hogy a hidraulikus portok hogyan vannak hozzárendelve (a maradék áramlás a P, 3. irányban fut)
▶ A kontrollált mágnesszelep pozíciója, a helyzet-átalakító és a fedélzeti elektronika segítségével állítható be
▶ Az allemez-rögzítéshez, az NG6 rögzítő lyuk konfigurációja az ISO4401-03-02-0-94, NG10-ISO 4401-05-04-0-94-
▶ Allók katalóguslaponként, RE 45053 NG6 -ra, RE 45055 NG10 -re (külön megrendelés)
▶ A DIN 43563-AM6 plug-in csatlakozója, lásd a RE 08008 katalóguslapot (külön megrendelés)
▶ A fedélzeti indító elektronika adatai
• megfelel a CE, EMC irányelveknek
61000-6-2: 2002-08
És és 61000-6-3: 2002-08
• UB = 24VVNOM DC
• Elektromos csatlakozás 6p+pe
• Jelképezés
-Standard 0 ...+10 V (A1)
• A gyárban kalibrált szelepgörbe
Alkalmazás:
A 3Freez-1x arányos áramlási szelepet széles körben használják hidraulikus rendszerekben, építőipari gépekben, fröccsöntő gépekben, sajtológépekben, kémiai/folyamatvezérlésben stb. A robbanásbiztos modellt az automatizálási berendezésekben is használhatók veszélyes területeken, például olajban és földgázban.
Általános
A 3FREEZ típusú arányos áramlási szabályozó szelepek pozícióvezérléssel és fedélzeti elektronikával érhetők el a Nominal6 és 10-ben. A hiszterézis <1 %.
A fedélzeti elektronikát a gyárban kalibrálják, és lehetővé teszik a gyors reagálási időket. A szeleptest kialakítása olyan, hogy a maradék áramlás áthalad a P.
Alapelv

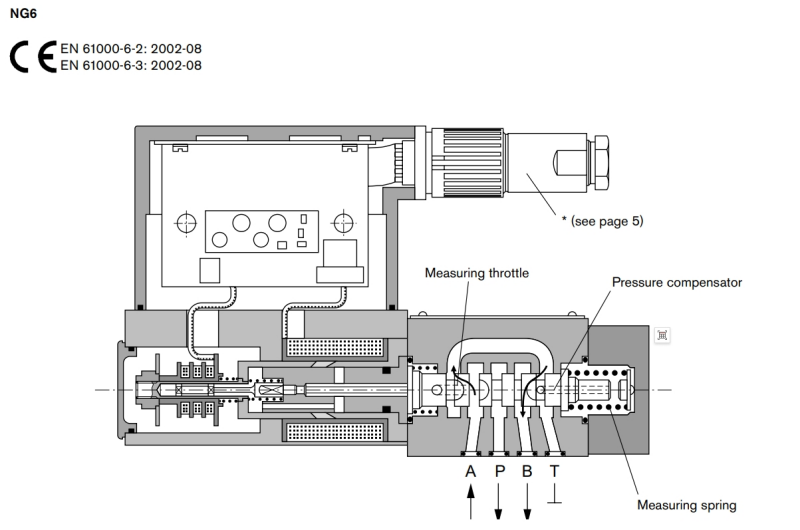

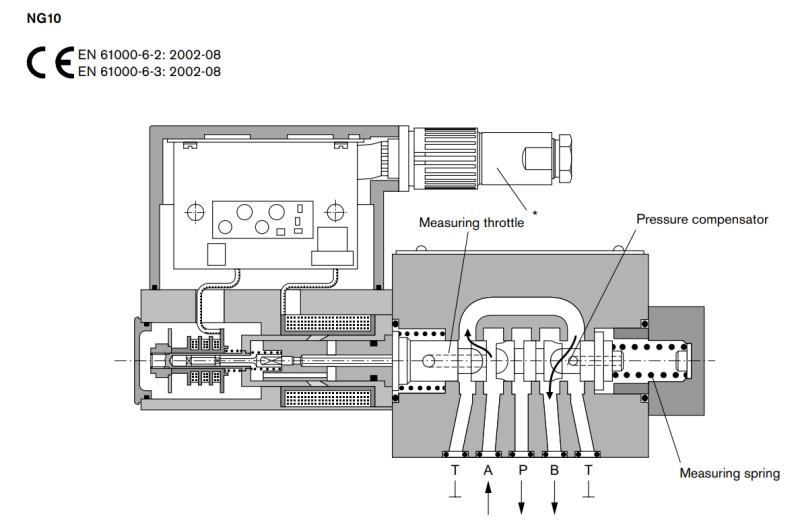

Az olaj áramlási sebességének B -ből való beállításához az alapérték be van állítva a Trigger Electronics -ban. Ezen alapérték alapján az elektronika szabályozza a mágnesszelep tekercset a helyzet transzducer jelének függvényében. A pozícióvezérlés biztosítja a nagyon alacsony hiszterézist. A szelepnyílásot az orsó mérőedei határozzák meg, és az integrált nyomáskompenzátor összehasonlítja a nyomásesést egy 8-os mérési rugóval. A nyomáskompenzátor a rugó mérésével szabályozza a fojtószalag előtti nyomást az egyszerűsített képlet szerint: "terhelési nyomás és a rugó mérési erője". Ilyen módon a méterél fölötti nyomáscsökkenést állandó szinten tartják.
