Elgondolkozott már azon, hogy az építőipari gépek hogyan mozognak ilyen simán és pontosan? Vagy hogyan tudják a gyári gépek ilyen pontosan szabályozni a sebességüket? A válasz gyakran egy kicsi, de hatalmas alkatrészben rejlik, amelyet hidraulikus fojtószelepnek neveznek.
Ebben az útmutatóban egyszerűen lebontjuk mindazt, amit a hidraulikus fojtószelepekről tudnia kell. Akár diák, akár karbantartó vagy csak kíváncsi a dolgok működésére, ez a cikk segít megérteni ezeket a fontos eszközöket.
Mi az a hidraulikus fojtószelep?
A hidraulikus fojtószelep olyan, mint a hidraulikus rendszerek vízcsapja. Ahogy a csaptelep fogantyújának elforgatásával szabályozza a víz kiáramlásának sebességét, a fojtószelep szabályozza, hogy milyen gyorsan áramoljon át a hidraulikafolyadék a rendszeren.
Egyszerű analógia:Képzeld el a következőképpen: ha megszorítasz egy kerti tömlőt, kevesebb víz jön ki belőle, és lassabban folyik. A hidraulikus fojtószelep is hasonlóan működik – kisebb nyílást hoz létre, amelyen a folyadéknak át kell jutnia, ami lelassítja az áramlást.
Miért fontosak?
A hidraulikus fojtószelepek kulcsfontosságúak, mert:
- Szabályozza a hidraulikus hengerek és motorok sebességét
- A gépek gördülékenyen mozognak a rángatózás helyett
- Segítse a kezelőket a precíz munkában
- Tartsa biztonságban a berendezést a hirtelen mozgások megakadályozásával
Hogyan működik a hidraulikus fojtószelep?
A fojtószelepek mögötti tudomány valójában nagyon egyszerű. Minden egy alapötletre vezethető vissza: minél kisebb a nyílás, annál lassabb az áramlás.
Íme, mi történik a szelep belsejében:
- A hidraulikafolyadék nyomás alatt jut be a szelepbe
- A folyadéknak át kell jutnia egy kis nyíláson (úgynevezett nyíláson)
- Ennek a nyílásnak a mérete egy fogantyú vagy csavar elfordításával állítható
- Kisebb nyílás = lassabb áramlás = lassabb gépmozgás
- Nagyobb nyílás = gyorsabb áramlás = gyorsabb gépmozgás
Az egyszerű matematika mögött
Ne aggódjon – itt nem leszünk túl technikásak! De hasznos tudni, hogy az áramlási sebesség három fő dologtól függ:
A nyílás mérete(nagyobb = több áramlás)
Nyomáskülönbséga szelepen keresztül (több nyomás = több áramlás)
A folyadék típusahasználatban van
A mérnökök speciális képleteket használnak a pontos áramlási sebességek kiszámításához, de az alapelv könnyen érthető.
A hidraulikus fojtószelepek típusai
Csakúgy, mint otthonában különböző típusú csaptelepek, többféle fojtószelep is létezik. Mindegyiket meghatározott munkákra tervezték.

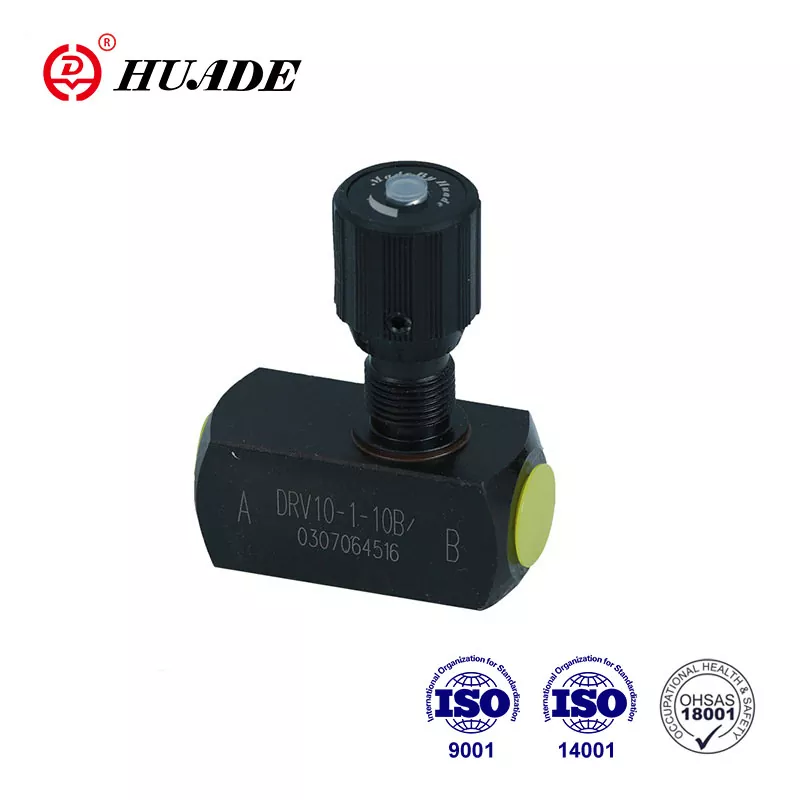

1. Tű fojtószelep
2. Excentrikus fojtószelep
3. Axiális háromszög hornyos szelep
4. Fojtószelep visszacsapó szelep
Speciális típusok nehéz munkákhoz
Nyomáskompenzált szelepek:Ezek automatikusan beállítják a rendszer nyomásának változását, és az áramlást egyenletesen tartják.
Hőmérséklet-kompenzált szelepek:Ezek alkalmazkodnak a folyadék vastagságát befolyásoló hőmérséklet-változásokhoz.
Hol használják a hidraulikus fojtószelepeket?
Ezeket a szelepeket sok helyen megtalálja, valószínűleg többet, mint gondolná:
Építőipari berendezések
- Kotrógépek: szabályozza, hogy a kar milyen gyorsan mozogjon fel és le
- Bulldózerek: Kezelje a penge mozgási sebességét
- Daruk: Biztosítsa a sima emelést és süllyesztést
Gyári gépek
- Összeszerelő sorok: Szabályozza a szállítószalag sebességét
- Prések: Kezelje az alkatrészek egymáshoz préselési sebességét
- Szerszámgépek: A vágási és fúrási sebesség szabályozása
Egyéb alkalmazások
- Erőművek: A gőz- és gázáramlás szabályozása
- Olajfinomítók: Kezelje a kőolaj áramlási sebességét
- HVAC rendszerek: Szabályozza a fűtési és hűtési vízáramlást
- Tesztelő berendezés: Pontos ellenőrzést biztosít az anyagvizsgálathoz
Hogyan válasszuk ki a megfelelő fojtószelepet
A megfelelő fojtószelep kiválasztása olyan, mint a megfelelő szerszám kiválasztása egy munkához. Íme a legfontosabb szempontok, amelyeket figyelembe kell venni:
1. Áramlási igények
- Alacsony áramlás: Válasszon tűszelepeket
- Nagy áramlás: Válasszon pillangós vagy excenteres szelepeket
2. Üzemi nyomás
- Alacsony nyomás: A legtöbb szeleptípus jól működik
- Nagy nyomás: Válasszon axiális háromszög hornyos szelepeket
3. A terhelés típusa
- Állandó terhelések: Az alap fojtószelepek jól működnek
- Terhelés megváltoztatása: Vegye figyelembe a nyomáskompenzált szelepeket
4. Telepítési hely
- Szűk helyek: Válasszon kompakt kialakítást
- Rengeteg hely: Bármilyen típus használható
5. Karbantartási követelmények
- Könnyű karbantartás: Válasszon pillangószelepeket
- Összetett rendszerek: speciális típusokra lehet szükség
Karbantartás és hibaelhárítás
Mint minden mechanikus eszköz, a fojtószelepek is rendszeres gondozást igényelnek, hogy megfelelően működjenek.
Tippek a rendszeres karbantartáshoz
Tartsa tisztán
- Használjon tiszta hidraulikafolyadékot
- Rendszeresen cserélje ki a szűrőket
- Időnként öblítse át a rendszert
Ellenőrizze a kopást
- Ellenőrizze a tömítéseket és az O-gyűrűket
- Keressen karcolásokat a szelep részein
- Cserélje ki a kopott alkatrészeket, mielőtt meghibásodna
Problémák megelőzése
- Tartsa biztonságosan a beállító fogantyúkat
- Védje a szelepeket a szennyeződéstől és a nedvességtől
- Kövesse a gyártó ajánlásait
Gyakori problémák és megoldások
| Probléma | Amit észre fogsz venni | Valószínű Oka | Mit tegyek |
|---|---|---|---|
| Inkonzisztens sebesség | A gép egyenetlenül mozog | Szennyezett szelep vagy eltömődött szűrő | Tisztítsa meg a rendszert, cserélje ki a szűrőt |
| Szivárgó olaj | Folyadéktócsák a szelep alatt | Kopott tömítések | Cserélje ki a tömítéseket és tömítéseket |
| A szelep nem állítható be | A fogantyú nem forog | Szennyezés vagy korrózió | Tisztítsa meg a szelepet, ellenőrizze, hogy nem sérült-e |
| Furcsa zajok | Fütyülő vagy csikorgó hangok | Kavitáció vagy kopott alkatrészek | Ellenőrizze a nyomást, cserélje ki a kopott alkatrészeket |
| Túlmelegedés | A rendszer túl melegszik | Hibás folyadék vagy rossz hűtés | Használjon megfelelő folyadékot, javítsa a hűtést |
A hidraulikus szimbólumok megértése
A mérnökök speciális szimbólumokat használnak a fojtószelepek hidraulikus diagramokon való megjelenítésére. Ezek a szimbólumok világszerte szabványosítottak, így mindenki értheti őket.
Alap fojtószelep szimbólum:Úgy néz ki, mint egy háromszög, amelyen nyíl van
Állítható fojtószelep:Nyíl van rajta, ami azt mutatja, hogy állítható
Fojtószelep visszacsapó szelep:Egyesíti a fojtószelep és a visszacsapó szelep szimbólumait
Ezek a szimbólumok segítenek a technikusoknak és a mérnököknek világosan kommunikálni a hidraulikus rendszerekkel kapcsolatban.
Előnyök és hátrányok
Mint mindennek a mérnöki területen, a fojtószelepeknek is vannak előnyei és hátrányai.
Előnyök
- Egyszerű kialakítás – kevesebb törhető alkatrész
- Precíz vezérlés – nagyon pontos sebességszabályozás
- Költséghatékony - viszonylag olcsó
- Könnyen érthető – egyszerű kezelés
- Megbízható – bevált technológia, amely működik
Hátrányok
- Energiaveszteség – az áramlás korlátozásával hőt hoz létre
- Eltömődhet – a kis nyílások felfogják a szennyeződéseket
- Egyszerű vezérlésre korlátozódik – összetett automatizáláshoz nem alkalmas
- Érzékeny a folyadékok tisztaságára – a szennyezett folyadék problémákat okoz
Tippek a jobb teljesítményhez
Hogy a legtöbbet hozza ki hidraulikus fojtószelepeiből:
- Használjon tiszta folyadékot – ez a legfontosabb szabály
- Mérje meg megfelelően a szelepeket – Ne használjon túl nagy vagy túl kicsi szelepet
- Telepítsen bypass szűrőket – Az extra szűrés segít megelőzni a problémákat
- Figyelje a rendszer hőmérsékletét – A forró folyadék károsíthatja a tömítéseket
- Vezessen beállítási nyilvántartást - Jegyezze fel a különböző műveletek beállításait
- Vonatkezelők – Győződjön meg arról, hogy az emberek tudják, hogyan kell megfelelően használni a berendezést
A hidraulikus fojtószelepek jövője
A technológia folyamatosan fejlődik, és a fojtószelepek is egyre jobbak:
Intelligens szelepekelektronikus vezérléssel
Jobb anyagokamelyek tovább tartanak
Integráció számítógépekkelautomatikus vezérléshez
Javított hatékonyságaz energiapazarlás csökkentése érdekében
Az áramlásszabályozás alapelve azonban mindig fontos lesz a hidraulikus rendszerekben.
Következtetés
A hidraulikus fojtószelepek egyszerű eszközöknek tűnhetnek, de döntő szerepet játszanak modern világunk zökkenőmentes működésében. Az alapozást ásó kotrógéptől az autóját készítő gyári gépig ezek a szelepek segítik a mozgás pontos és megbízható irányítását.
Ha megérti, hogyan működnek, hol használják őket, és hogyan kell karbantartani őket, az segíthet:
- Hozzon jobb döntéseket a felszerelés kiválasztásakor
- A problémák hatékonyabb elhárítása
- Értékelje a mindennapi gépek mögött rejlő mérnöki munkát
- Jobban kommunikáljon technikusokkal és mérnökökkel
Akár most kezdi a hidraulikával kapcsolatos ismereteket, akár elmélyíteni szeretné tudását, ne feledje, hogy a fojtószelepek a folyadékellátó rendszerek alapvető építőkövei. Sajátítsa el az alapokat, és már jó úton halad a bonyolultabb hidraulikus fogalmak megértése felé.
Ha legközelebb egy építőipari berendezést lát simán, vagy egy gyári gépet, amely pontosan működik, akkor tudni fogja, hogy valahol a rendszerben egy hidraulikus fojtószelep csendesen végzi a dolgát – szabályozza az áramlást, szabályozza a sebességet, és mindezt lehetővé teszi.
Segítségre van szüksége az alkalmazásához megfelelő fojtószelep kiválasztásához? Fontolja meg, hogy konzultáljon egy hidraulikus rendszermérnökkel, aki elemezni tudja az Ön speciális követelményeit, és az Ön igényeinek legjobb megoldást ajánlja.
