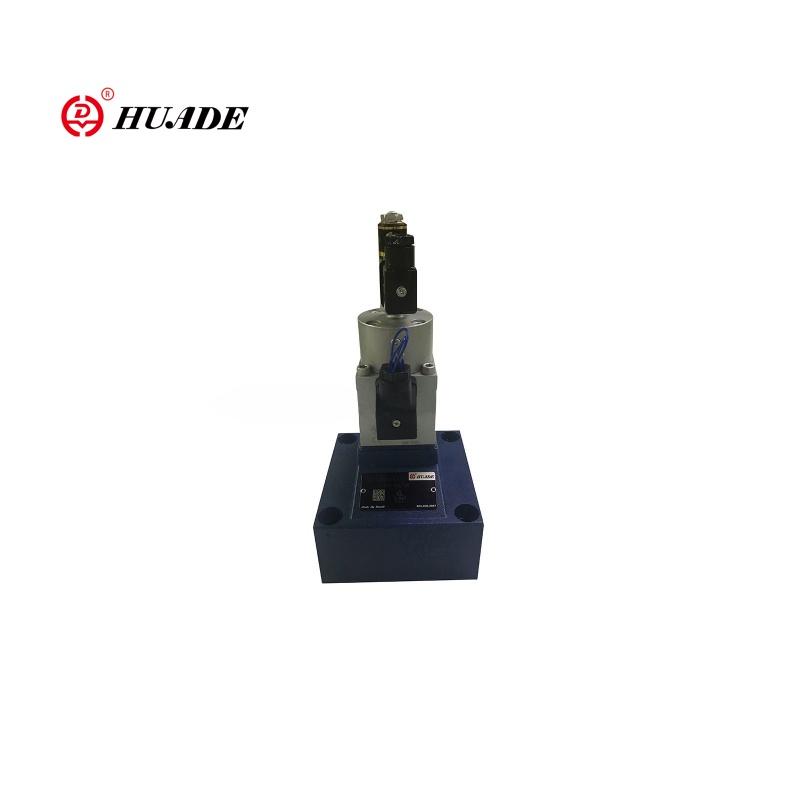

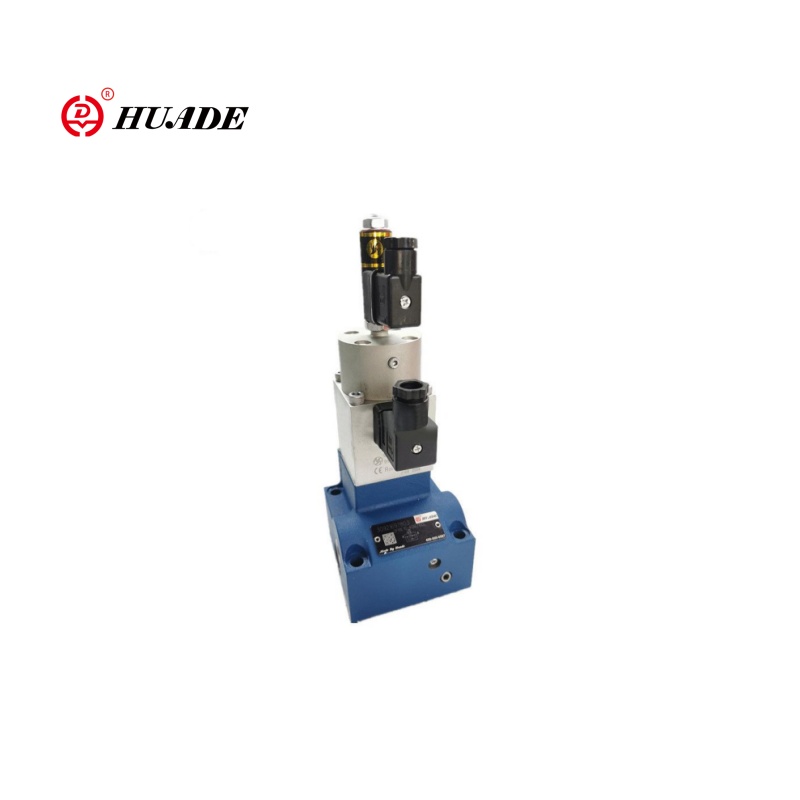

Arányos áramlási szabályozó szelep 2FRE10

A 2FRE10 kétirányú arányos áramlás-szabályozó szelep egy áramlás-szabályozó szelep, amely arányos szabályozási funkcióval rendelkező hidraulikus rendszerekhez. A 2FRE10 szelep olyan forgatókönyvekre alkalmas, ahol a hajtóművek sebességét (például hidraulikus hengereket vagy motorokat) pontosan szabályozni kell. A 2FRE10 arányos áramlási szelep folyamatosan beállítja a szelep nyílását az elektromos jelek bevitelével (például 0 ~ 10 V vagy 4 ~ 20 mA) a lépés nélküli áramlási sebességváltozás elérése érdekében. Könnyen telepíthető, és gyakran használják más nyomásszelepekkel (például nyomáskompenzátorokkal) kombinálva a rendszer stabilitásának javítása érdekében.

A 2FRE10 arányos áramlási szabályozó szelep termék paramétere

Hidraulikus
Működési nyomás (MPA)	31.5
Minimális nyomáskülönbség (MPA)	10. méret	16. méret
	0,3 ~ 0,8	0,6 ~ 1
Nyomásfolyadék	Ásványolaj (NBR tömítéshez), foszfát -észter (FPM -tömítéshez)
Viszkozitási tartomány (mm2/S)	2,8–380
Nyomásfolyadék -hőmérsékleti tartomány (	-20 -+70
Hiszterézis (%)	＜ ± 1qmax
Megismételhetőség (%)	＜ 1 QMAX
Minta eloszlás (%)	＜ ± 2
Telepítés	választható
Súly (kg)	6	8.3
Elektromos
Feszültségtípus	DC 24V
A mágnesszelep tekercsrezisztenciája (ω)	Hideg érték 20 ℃ 10 -nél, maximális meleg érték 13,9
Max. Teljesítmény (VA)	50
Induktivitás (MH)	6–8
Oszcillátor frekvencia (khz)	2.5
VT-5010S30 IP65 szigetelési igény	IP65

Jellemzők:Termékjellemző és az arányos áramlási szabályozó szelep 2FRE10 alkalmazása

▶ Szelep nyomáskompenzátorral az áramlás nyomáskompenzált vezérléséhez

▶ Működés arányos mágnesszelepen keresztül

▶ A vezérlőnyílás elektromos helyzetének visszajelzéseivel

▶ A helyzet-átalakító tekercs tengelyirányban mozgatható, így a kontroll nyílás nulla pont beállítását megkönnyítve, anélkül, hogy megérintenie az elektronikát (elektromos-hidraulikus)

▶ A szelep és az elektromos erősítő minimális variációja VT 5004 (külön sorrend)

Alkalmazás:

A 2FRE10 kétirányú arányos áramlási szabályozó szelepet széles körben használják ipari hidraulikus rendszerekben és mérnöki gépekben. A 2FRE10 szelep beállítja a hidraulikus hengerek vagy motorok sebességét kotrókban, darukban, targoncákban és más berendezésekben a zökkenőmentes mozgás és az optimalizált hatékonyság elérése érdekében.

A 2FRE10 arányos áramlási szabályozó szelep funkciója és szakasza

A 2FRE típusú. Az arányos áramlás-szabályozó szelepek kétirányú funkcióval rendelkeznek. Az alkalmazott elektromos parancsérték alapján szabályozhatják a nyomás és nagymértékben kompenzált hőmérsékletet.

Alapvetően a ház (1), arányos mágnesszelep állnak, induktív helyzet -transzducerrel (2), nyílás mérésével (3), nyomáskompenzátor (4), stroke -korlátozó (5), valamint egy opcionális ellenőrző szelep (6).

Az áramlás beállítását meghatározzuk (0 bisz 100 %) a parancsérték potenciométernél. Az alkalmazott parancs értéke az erősítőn keresztül, valamint az arányos mágnesszelepen, a mérési nyílás beállítását okozza (3). A (3) mérési nyílás helyzetét a helyzet -átalakítóval kapjuk meg. A parancsértéktől való bármilyen eltérést a helyzet -visszacsatolás vezérlése kompenzálja.

A nyomáskompenzátor (4) a nyomásesést a (3) mérőnyílásnál állandó értéken tartja. Az áramlás tehát a nyomás kompenzálódik.

A kis hőmérsékleti sodródást a mérő nyílás megtervezése miatt érik el. 0 % -os parancsértéknél a mérési nyílás zárva van.

A hatalom elvesztése vagy a kábelszünet esetén a helyzet -átalakító a mérési nyílás bezáródik. A 0 % -os parancsértékről az ugrásmentes indítás lehetséges. Az elektromos erősítőn belüli két rámpán keresztül késleltetheti a mérő nyílás nyitását és bezárását.

A (6) ellenőrző szelepen keresztül a szabad áramlás B -től A -ig.

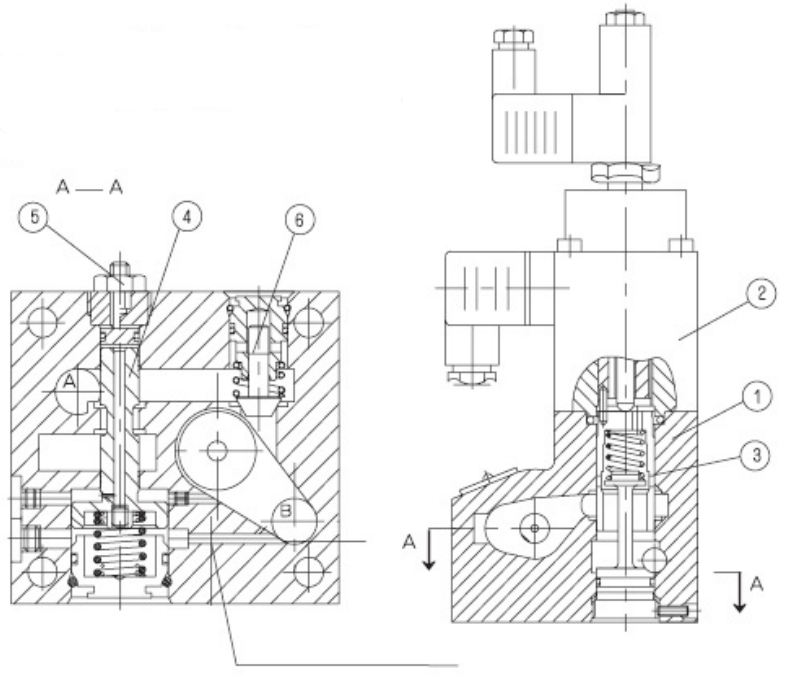

Struktúrája Arányos áramlási szabályozó szelep 2FRE10

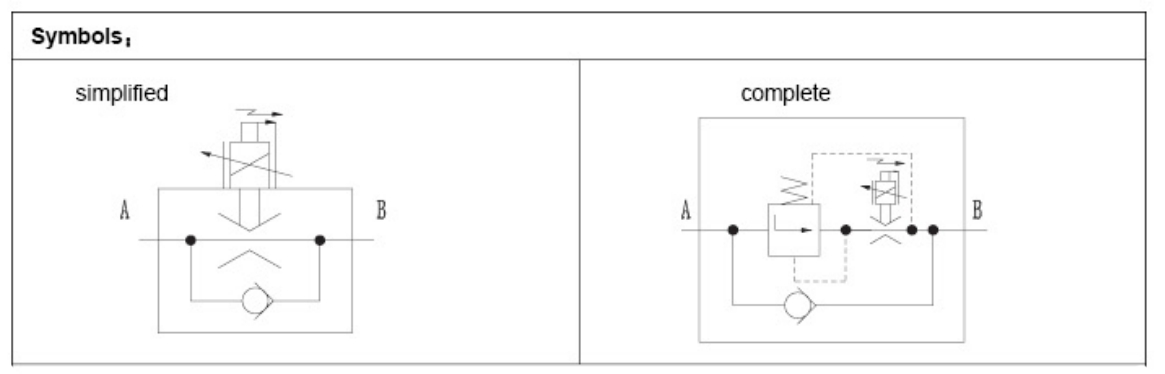

A 2FRE10 arányos áramlási szabályozó szelep szimbólumai
