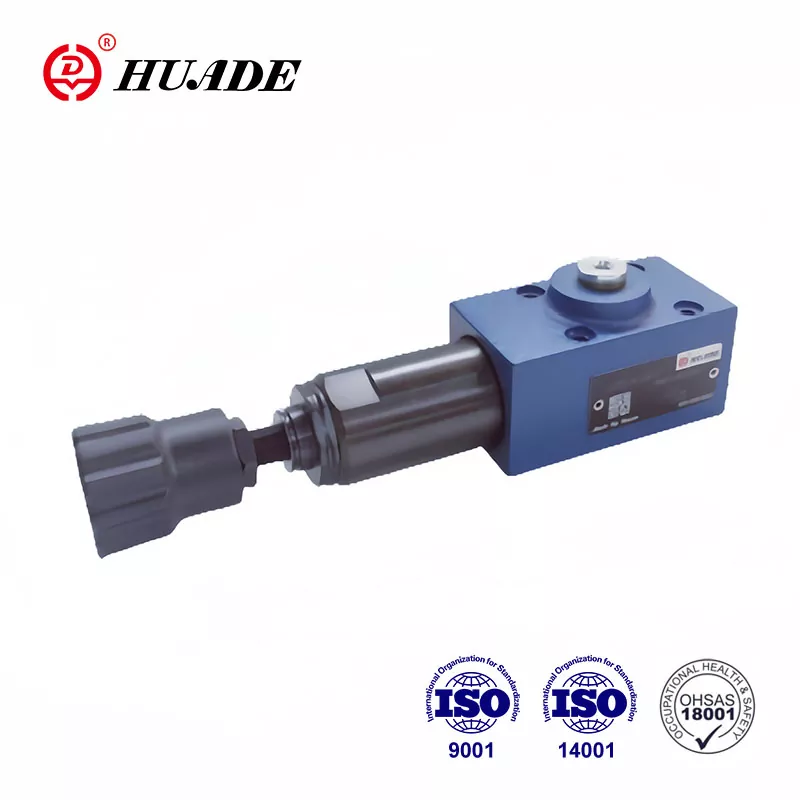

A DZ 6 dp szelep típusú szelep egy közvetlen működtetett nyomású szelep. Két hosszú távú és mélyreható együttműködés révén a Rexroth-szal a Huade® hidraulikus nyomásszelepek megfelelhetnek a Rexroth-nak a teljesítményben. Ez a nyomássorozat szelep széles körben használható az emelő- és szállítási gépek, építőipari gépek, ipari járművek, szerszámgépek, hajók, kohászat és egyéb berendezések hidraulikus rendszerében.
|
Műszaki adatok |
|
|
Bemeneti nyomás, P, B port (x） (MPA) |
31,5 -ig |
|
Kimeneti nyomás, A port (MPA) |
21.0 -ig |
|
Visszanyomás, T -port (MPA) |
16,0 -ig |
|
Max.Permissible áramlás (L/perc) |
60 -ig |
|
Folyadék |
Ásványolaj (NBR tömítéshez) vagy foszfát -észter (FPM -pecséthez) |
|
Viszkozitási tartomány (mm ²/s) |
10 ~ 800 |
|
Folyadékhőmérsékleti tartomány (℃) |
-30 és +80 |
|
Folyadékos tisztaság (um) |
Folyadék -tisztaság A folyadéknak a NAS 1638 9. osztályba történő szennyeződésének maximális megengedett foka |
|
Max.Flow (l/perc) |
Legfeljebb 60 |
Jellemzők:
▶ Az allemez rögzítéséhez
▶ 5 nyomás szakasz
▶ 4 Az elemek beállítása:
- Forgógomb
- Fejcsavart hatszöggel és védősapkával,
Zárható forgógomb skálával
Forgógomb skálával
▶ Ellenőrizze a szelepet, opcionális
▶ A DIN 24 340, A, ISO 4401 és CETOP - RP 121H rögzítési mintája
Alkalmazás:
Nyomásszekvenciás szelep DZ 6 DP -t használunk egy második rendszer nyomástól függő csatlakoztatásához.
A szekvencianyomás beállítása a beállító elemen keresztül történik (4).
A rugó (3) a kontroll orsót (2) semleges helyzetben tartja, a szelep blokkolva van. A P -csatorna nyomása a kontroll orsó (2) orsó felületén van jelen a rugóval szemben (3) a vezérlővezetéken keresztül (6).
Ha a P csatornán lévő nyomás eléri a rugó beállított értékét (3), a (2) vezérlőorsó balra mozgatja, és a P csatlakozás A -hoz van. Az A csatornán lévő rendszer a P. csatornán történő nyomáscsökkenés nélkül csatlakozik, anélkül, hogy a P. csatornán csökkenne.
A vezérlőjel belsőleg származik a P -csatornából (6) a (6) vezérlővezetéken keresztül, vagy külsőleg a B (X) porton keresztül.
A szelep használatától függően a szivárgási olaj lefolyása kívülről a T (Y) porton keresztül vagy belsőleg A. -n keresztül.
A DZ 6 DP 1 -50B szerkezete
A DZ 6 DP-10B szimbólumai
