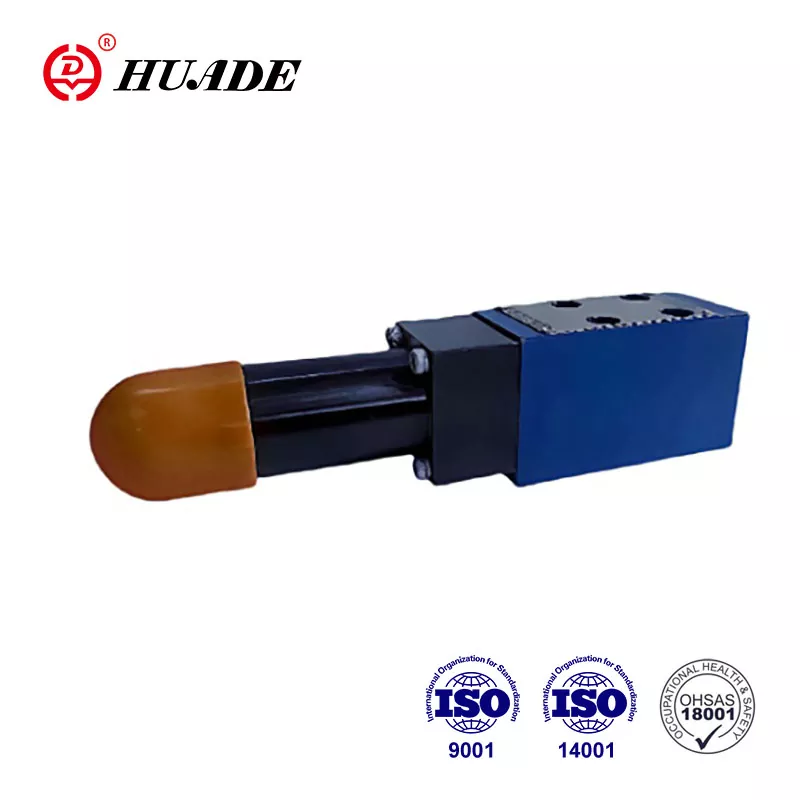

A DZ 5 DP nyomásszekvencia szelep az olaj egy második rendszerbe történő irányítására szolgál, beállított nyomáson.
A Rexroth fejlett technológiájának bevezetésének köszönhetően a Huade® hidraulikus szelepek teljesítményében és minőségében kompatibilisek a Rexroth-tal. Az ár ésszerűbb. A gyár fejlett gyártóberendezésekkel és szigorú tesztelési rendszerekkel rendelkezik a világ minden tájáról, hogy biztosítsa a termékek kiváló teljesítményét.
|
Műszaki adatok |
|
|
Bemeneti nyomás, P, B nyílás (X） (MPa) |
210-ig; visszacsapó szelep nélkül 31,5-ig |
|
Kimeneti nyomás, A port (MPa) |
31,5-ig |
|
Ellennyomás, T port (MPa) |
6.0-ra |
|
Max. megengedett áramlás (L/perc) |
30-ra |
|
Folyadékok |
Ásványi olaj (NBR tömítéshez) vagy foszfát-észter (FPM tömítéshez) |
|
Viszkozitási tartomány (mm ²/s) |
10-800 |
|
Folyadék hőmérséklet tartomány (℃) |
-30-tól +80-ig |
|
Folyadéktisztaság (um) |
Folyadéktisztaság A folyadék maximális megengedett szennyezettségi foka a NAS 1638 Class 9 szerint |
Jellemzők:
▶ Allemezre szereléshez
▶ Első karimás rögzítés
▶ 5 nyomástartomány
▶ 4 különböző beállítási elem
. Forgó gomb
. Hatszögletű hüvely és védősapka
. Zárható forgatógomb skálával
. Forgó gomb skálával
▶ Opcionális visszacsapó szelep
▶ Rögzítési minta DIN 24 340 szerint, C forma az allemezekhez
Alkalmazás:
Ez a DZ 5 DP nyomásszekvencia szelep széles körben használható emelő- és szállítógépek, építőipari gépek, ipari járművek, szerszámgépek, hajók, kohászat és egyéb berendezések hidraulikus rendszereiben.
1. A DZ 5 DP nyomásszekvencia szelep szakasza és szimbóluma
A DZ 5 DP típusú szelepek közvetlen működtetésű sorozatszelepek. Az ilyen típusú szelepek alapvetően a házból (1), a vezérlőorsóból (2), a rugókból (3) és a nyomásbeállító elemből (4), valamint szükség esetén a visszacsapó szelepből (5) állnak.
A nyomás, amelyen a szelep áthalad az olajon, a nyomásbeállító elemen (4) van beállítva. A rugók (3) tartják a vezérlőorsót (2) a kiindulási helyzetben, és a szelep zárva marad. A P nyílásban lévő nyomás a fúráson (6) és a fúvókán (7) keresztül jut el az orsó működési területére a vezérlőrugók (3) ellentétes végén.
Amikor a nyomás a P porton eléri a beállított értéket, az orsó a rugóval szemben mozog, hogy összekapcsolja a P portot az A porttal.
Az ehhez tartozó jel a fúráson (6) belül halad át a P porton keresztül.
Az olaj most átmegy az A porthoz csatlakoztatott rendszerbe, de a nyomás a P porton nem csökken.
A pilotolaj kívülről is betáplálható a B(X) porton keresztül.
A szelep alkalmazásától függően a vezérlőolaj-visszavezetés lehet kívülről a T(Y) porton keresztül vagy belülről.
Annak érdekében, hogy az olaj szabadon áramolhasson az A nyílásból a P nyílásba, szükség esetén visszacsapó szelepet (5) lehet beépíteni.
DZ5DP-3-10B szerkezete
A DZ 5 DP-10B szimbólumai
