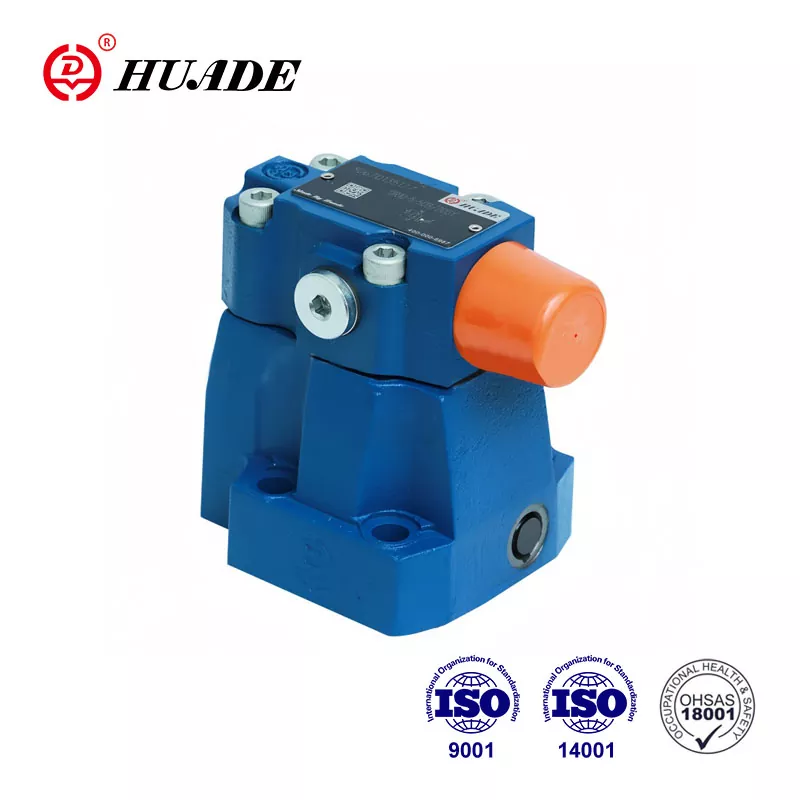

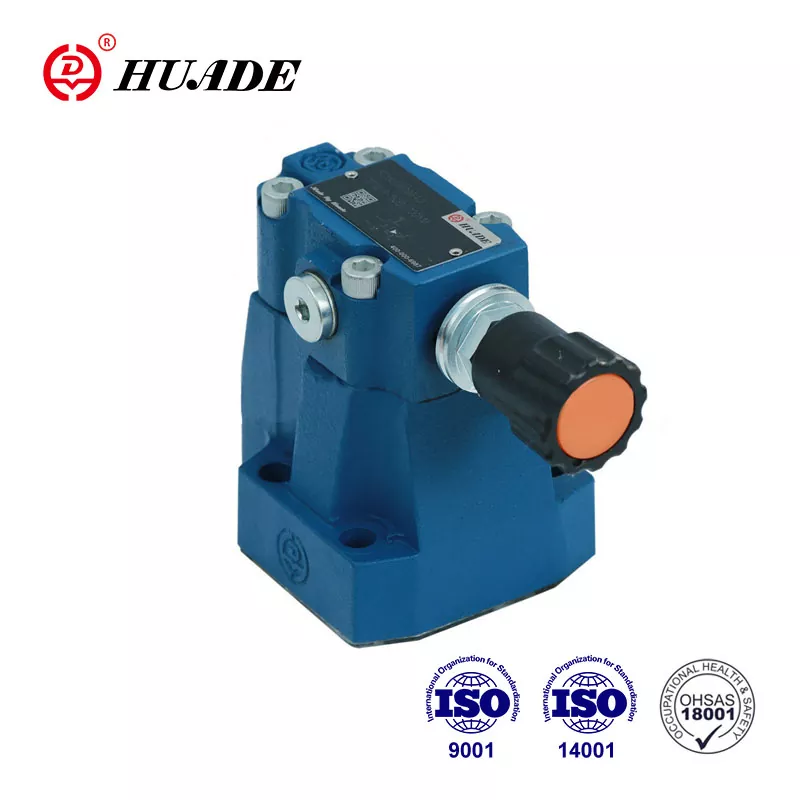

A nyomás szabályozására a DR 20 típusú nyomáscsökkentő szelep szolgál. A Rexroth fejlett technológiájának és a világ legfejlettebb gyártóberendezéseinek bevezetésével a Huade® nyomáscsökkentő szelepek jó minőségűek és alacsonyak. A Huade egy jól ismert kínai nemzeti márka, termékeit széles körben használják számos területen, például mérnöki gépek, vízgazdálkodás, szerszámgépek, kőolaj és petrolkémia stb.
|
Bemeneti nyomás, B port (MPa) |
31,5-ig |
|||
|
Kimeneti nyomás, A port (MPa) |
legfeljebb 5.0, 10.0, 20.0, 31.5 |
|||
|
Ellennyomás, Y port (MPa) |
31,5-ig |
|||
|
Max. áramlás (Allemez szerelés) (L/perc) |
DR10 |
DR20 |
||
|
150 |
300 |
|||
|
Max. áramlás (menetes csatlakozások) (l/perc) |
DR10 |
DR15 |
DR20 |
DR25 |
|
150 |
300 |
300 |
400 |
|
|
Folyadék |
Ásványi olaj (NBR tömítéshez) ill |
|||
|
Folyadék hőmérséklet tartomány (℃) |
-30-tól +80-ig |
|||
|
Viszkozitási tartomány (mm²/s) |
10-től 800-ig |
|||
|
A szennyeződés kedvese |
Maximális megengedett mértéke |
|||
|
Karakterisztikus görbék (v=41mm2/s és t=50℃ mellett mérve) |
||||
Jellemzők:
▶ Aljzatlemez szerelés
▶ Menetes csatlakozásokhoz
▶ Elosztócsőre szereléshez
▶ 4 beállító elem:
. Forgó gomb
. Hatszögletű hüvely és védősapka,
. Zárható forgatógomb skálával
. Forgó gomb skálával
▶ 4 nyomásbeállítás opcionális visszacsapó szelep (csak az alátétre szerelhető szelephez)
Alkalmazás:
A DR 20 nyomáscsökkentő szelep a rendszer nyomásának csökkentésére szolgál.
A DR 20 típusú nyomásszelepek elővezérlésű nyomáscsökkentő szelepek, amelyeket a szekunder körről vezérelnek. Alapvetően főszelepből (1) főorsó betéttel (3) és előtétszelepből (2) nyomásbeállító elemmel állnak.
Nyugalmi állapotban a szelepek nyitva vannak, a folyadék szabadon áramolhat a B nyílásból az A nyílásba a fő orsóbetéten (3) keresztül.
Az A portban lévő nyomás a fő orsó alsó oldalára hat. Ezzel egyidejűleg a fődugattyú (3) rugós oldalán lévő nyíláson (4) és a nyíláson (5) keresztül nyomás hat a vezérlőszelepben (2) lévő golyóra (6). Ugyanúgy hat a golyóra (6) a nyíláson (7), a vezérlővezetéken (8), a visszacsapó szelepen (9) és a nyíláson (10) keresztül. A rugó (11) beállításától függően nyomás keletkezik a golyó (6) előtt, a nyílásban (5) és a rugókamrában (12), a vezérlődugattyút (13) a
open position. Fluid can freely flow from port B to port A via main spool insert (3), until the pressure in port A exceeds the value set at spring (11) and opens the ball (6).The control
a dugattyú (13) zárási helyzetbe kerül.
A kívánt csökkentett nyomás akkor érhető el, ha az A nyílásban lévő nyomás és a rugóra (11) beállított nyomás egyensúlyba kerül. Az olajleeresztés a rugókamrából (14) a tartályba kívülről történik a vezérlővezetéken (15) keresztül.
A szabad visszatérő áramlás az A-ból B-be egy opcionális visszacsapó szelep (16) felszerelésével érhető el.
A nyomásmérő csatlakozás (17) lehetővé teszi az A nyílás csökkentett nyomásának ellenőrzését.
DR 20...50B típusú allemez rögzítési szerkezete
A DR ...50B szimbólumai
