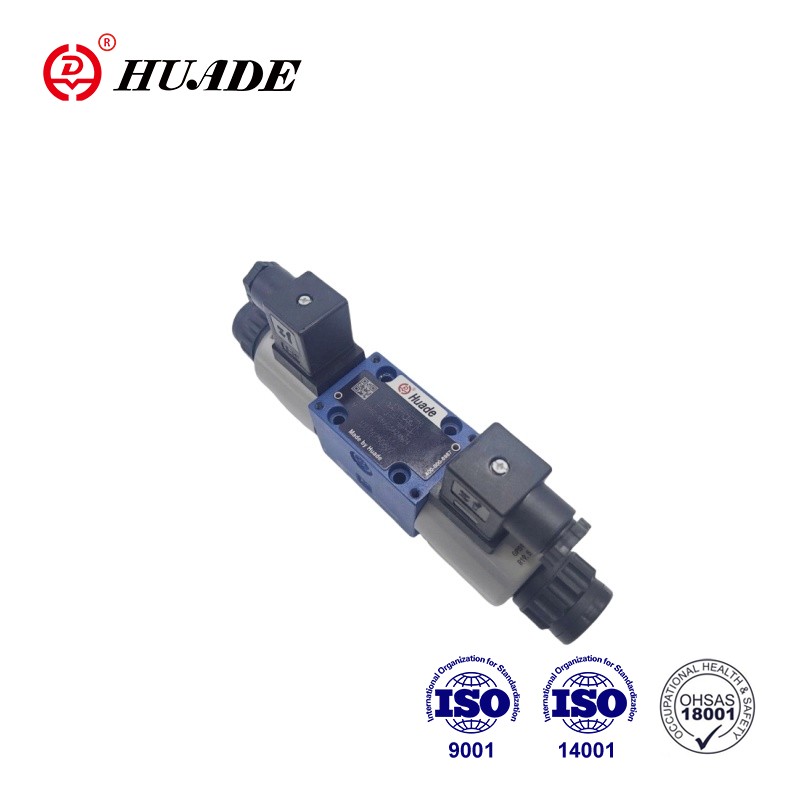

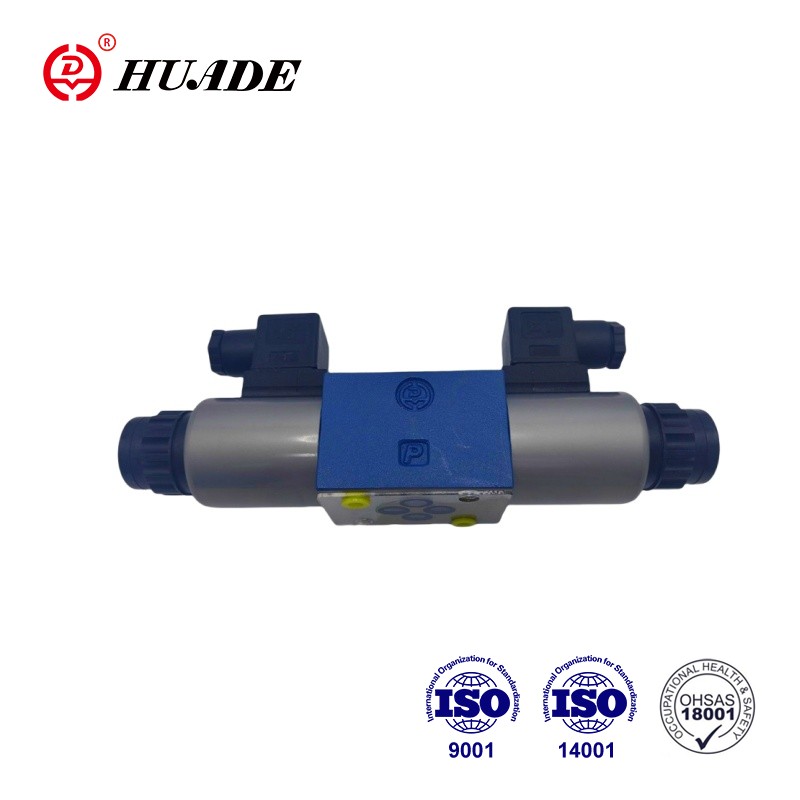

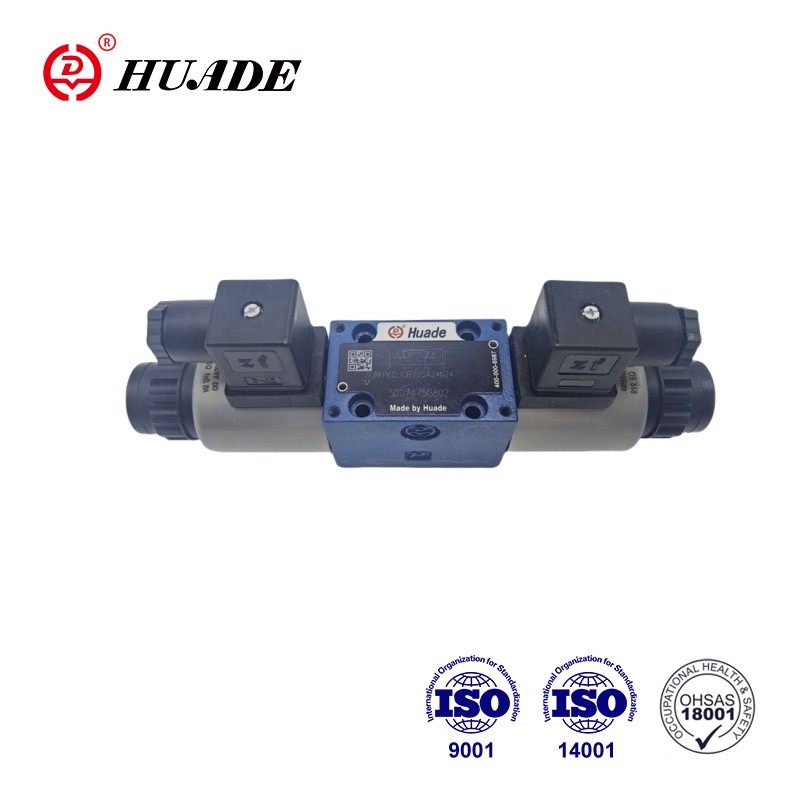

A 3DREP 6B típusú 3 utas nyomáscsökkentő szelepet közvetlenül proporcionális mágnesszelepek működtetik. Az elektromos bemeneti jelet arányos nyomású kimeneti jellé alakítják. Az arányos mágnesszelepek vezérelhető nedves tűs egyenáramú mágnesszelepek központi menettel és eltávolítható tekercsekkel. A mágnesszelepek vezérlése opcionálisan külső vezérlőelektronikán keresztül történik.
| Hidraulikus | ||
| Üzemi nyomás (MPa) | Port P | 10, ha több mint 10, akkor szerelje be a ZDR6DP..-30B/... típusú szelepet a bemeneti portba |
| Port T | 3 | |
| Max. áramlás (L/perc) | 15(∆p=5MPa) | |
| A szennyezettség mértéke (um) | Szűrőajánlat β10≥ 75 minimális retenciós aránnyal | |
| hiszterézis (%) | ≤3 | |
| Ismételhetőségi pontosság (%) | ≤1 | |
| Válaszérzékenység (%) | ≤1 | |
| Fordítási tartomány (%) | ≤1 | |
| Nyomásos folyadék | Ásványi olaj (NBR tömítéshez), foszfát-észter (FPM tömítéshez) | |
| Viszkozitási tartomány (mm2/s) | 2,8-tól 380-ig | |
| Nyomásfolyadék hőmérséklet-tartomány (°C) | -20 és +70 között | |
| Telepítés | opcionális, lehetőleg vízszintes | |
| Súly (kg) | C típus: 2,6; A.B típus: 1,5 | |
| Elektromos, mágnesszelep | ||
| Tápfeszültség | DC24V | |
| Névleges áram mágnesszelepenként (A) | 0.8 | |
| Max. áram mágnesszelepenként (A) | ≤0,02 | |
| Mágnestekercs ellenállás (Ω) | Hideg érték 20°C-on | 19.5 |
| Max. meleg érték | 28.8 | |
| Működő állapot | folyamatos | |
| Feltételi hőmérséklet (°C) | ~+50 | |
| Tekercs hőmérséklet (°C) | ~+150 | |
| DIN40 050 védelem | IP65 | |
| Elektromos csatlakozások | 3DREP | komponens csatlakozóval a DIN43650-AM2 dugaszoló csatlakozóval a DIN 43 650-AF2/Pg11 szabványhoz |
| 3DREPE | komponens csatlakozóval az E DIN43563-AM6-3 dugaszoló csatlakozóhoz E DIN43563-BF6-3/Pg11 | |
Jellemzők:
▶Közvetlenül vezérelt arányos szelepek a nyomás és az áramlás irányának szabályozására
▶Proporcionális mágnesszelepekkel működtetve központi menettel és kivehető tekercssel
▶Rugóközpontú vezérlőorsó
Alkalmazás:
A 3DREP 6B háromutas arányos nyomáscsökkentő szelepet széles körben használják a kőolaj-, vegyipar-, gyógyszer- és más iparágak gyártóberendezéseiben.
◆Tervezés:
A szelep főként a következőkből áll:
◆Funkció:
Ha a mágnesszelepek (1 és 2) feszültségmentesek, a vezérlőorsót (5) nyomórugók tartják a középső helyzetében.
A vezérlőorsó (2) közvetlenül működésbe lép, amikor az egyik mágnesszelep feszültség alá kerül.
Például. az "a" mágnesszelep feszültség alá helyezésével (1)
→A nyomásmérő orsó (5) és a vezérlőorsó (4) az elektromos bemeneti jel arányában jobbra mozog.
→ A csatlakozás P-től B-ig és A-tól T-ig progresszív áramlási jellemzőkkel rendelkező nyílás alakú keresztmetszeteken keresztül történik
◆A mágnesszelep feszültségmentesítése (1)
→A vezérlőorsót (4) a nyomórugók visszahelyezik középső helyzetébe
A középső helyzetben az A és B-T csatlakozások nyitva vannak, így a nyomófolyadék szabadon áramolhat a tartályba. Az opcionális kézi felülírás lehetővé teszi a vezérlőorsó (4) mozgatását a mágnesszelep bekapcsolása nélkül.
●Figyelem!
A kézi felülírás nem rendeltetésszerű használata a gép ellenőrizetlen mozgását okozhatja!
Az arányos nyomáscsökkentő szelep szimbólumai 3DREP 6B
