Mi az a hidraulikus áramlásszabályozó szelep?
A hidraulikus áramlásszabályozó szelep olyan, mint a hidraulikus rendszerekben lévő folyadék forgalomszabályozója. Ahogy a közlekedési lámpa szabályozza, hogy hány autó haladjon át egy kereszteződésen, ezek a szelepek szabályozzák, hogy mennyi hidraulikafolyadék áramlik át a rendszeren.
Egyszerűen fogalmazva,a hidraulikus áramlásszabályozó szelepek szabályozzák a hidraulikus motorok és hengerek fordulatszámát a hozzájuk jutó folyadék mennyiségének szabályozásával. A több folyadék gyorsabb mozgást jelent, a kevesebb folyadék pedig lassabb mozgást.
Miért olyan fontosak az áramlásszabályozó szelepek?
Gondoljon a hidraulikafolyadékra a hidraulikus rendszer „vérének”. Megfelelő áramlásszabályozás nélkül a rendszere olyan lenne, mint egy ellenőrizetlen vérnyomású ember – vagy túl gyors és veszélyes, vagy túl lassú és nem hatékony.
Az áramlásszabályozó szelepek a következők:
A folyadék maró vagy koptató hatású?
Az alapelv meglepően egyszerű. Ezek a szelepek úgy működnek, hogy változó nyílást hoznak létre, amelyen a folyadéknak át kell haladnia.
Képzeld el, hogy megpróbálsz megtölteni egy vödröt vízzel. Ha egy kicsit kinyitja a csapot, a víz lassan folyik. Nyissa ki szélesre, és gyorsan kifolyik a víz. Az áramlásszabályozó szelepek ugyanúgy működnek – beállítják a nyílás méretét a folyadék áramlási sebességének szabályozására.
Az áramlást befolyásoló legfontosabb tényezők a következők:
- Nyitás mérete- Nagyobb nyílás = nagyobb áramlás
- Nyomáskülönbség- Nagyobb nyomás = gyorsabb áramlás (alapszelepekben)
- Folyadék vastagsága- Vastagabb folyadék = lassabb áramlás
A hidraulikus áramlásszabályozó szelepek fő típusai
1. Egyszerű áramlásszabályozó szelepek
Tűszelepek
- Tökéletes a pontos, kis beállításokhoz
- Mintha csepegtetőt használnánk tűzoltótömlő helyett
- Kiválóan alkalmas kalibrálásra és finomhangolásra
- Hátránya: Az áramlás megváltozik a nyomás változásával
Fojtószelepek
- Alapvető sebességszabályozáshoz jó
- Könnyen kézzel állítható
- Gyakori az egyszerű rendszerekben
- Nem túl pontos változó terhelés mellett
Golyós szelepek
- Főleg be/ki vezérléshez
- Nagyon tartós és megbízható
- Korlátozott pontosság a sebességszabályozáshoz
- Kiválóan alkalmas szakaszok elszigetelésére
2. Fejlett áramlásszabályozó szelepek

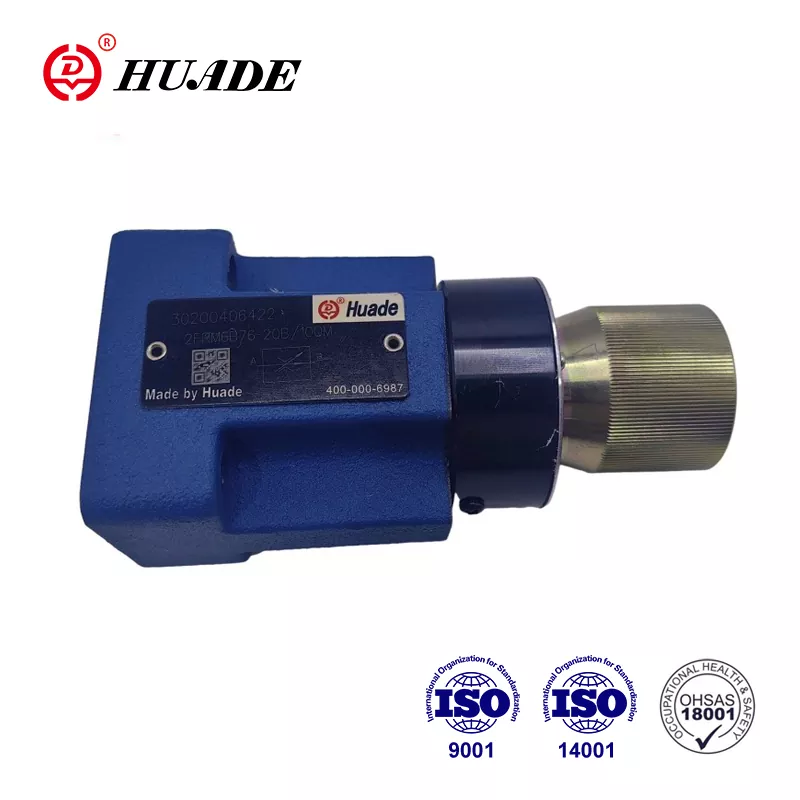

Nyomáskompenzált szelepek
A hidraulikus rendszerek "okos" szelepei. Tartsa egyenletesen az áramlást még nyomásváltozás esetén is.
Műszaki adatok:
- A beépített vezérlőszelep automatikusan beállítja a fő nyílás méretét a nyomáskülönbség alapján
- Kompenzációs tartomány:Általában ±5%-os áramlási pontosságot tart fenn az 50-350 bar nyomástartományban
- Belső alkatrészek:Rugós kiegyenlítő orsó, állítható fojtónyílás és nyomásérzékelő csatlakozók
Drágább, de sokkal megbízhatóbb. Tökéletes precíziós munkához.
Meter-In vs Meter-Out szelepek
Korlátozás:Kavitációt okozhat túlfutó terhelés esetén
A legjobb:Pozitív terhelések, lefelé nyúló függőleges hengerek
Előny:Ellennyomást hoz létre, hogy megakadályozza a kavitációt
A legjobb:Túlfutó terhelések, függőleges hengerek visszahúzódása
Arányos áramlásszabályozó szelepek
Elektronikusan vezérelhető a szuperprecíz beállítás érdekében.
- Ellenőrzési módszer:PWM (Pulse Width Modulation) jelek az elektronikus erősítőtől
- Visszajelzési rendszer:Zárt hurkú szabályozás áramlásérzékelőkkel vagy helyzet-visszacsatolás
- Válaszidő:Általában 10-50 ezredmásodperc a lépésváltásokhoz
- Jel tartomány:Szabványos 4-20mA vagy 0-10V vezérlőjelek
- Az erősítő jellemzői:A szelepek beragadásának megakadályozása érdekében áramszünet, rámpa funkciók a sima indítás érdekében
Programozható és automatizálható. Drága, de a legjobb vezérlést kínálja. Gyakori a modern CNC gépekben és robotokban.
Speciális műszaki fogalmak
Nyomáskompenzáció mély merülés
A nyomáskompenzált szelepek kétlépcsős kialakítást használnak:
- AI integráció:Állítható fojtónyílás (felhasználó által vezérelhető)
- Másodlagos szakasz:Az automatikus kompenzátororsó reagál a nyomáskülönbségre
Működési elv:
- A kompenzátor állandó nyomásesést (általában 7-10 bar) tart fenn az elsődleges nyíláson keresztül
- Amikor a nyomás megnő, a kompenzátor jobban kinyílik, hogy fenntartsa az áramlást
- Amikor a nyomás csökken, a kompenzátor korlátozza az áramlás növekedését
- Eredmény:Állandó áramlás a terhelés változásától függetlenül
Arányos szelepvezérlő rendszerek
Elektronikus vezérlő lánc:
- Parancsjel:4-20mA vagy ±10V PLC-től/vezérlőtől
- Erősítő feldolgozás:A jelet megfelelő áramra/PWM-re alakítja
- Mágnesszelep válasz:Az arányos mágnesszelep az áramerősséggel arányos erőt hoz létre
- Szelep válasz:Az orsó helyzete közvetlenül kapcsolódik a mágnesszelep erőhöz
- Áramlási kimenet:Precíz áramlásszabályozás minimális hiszterézissel
Speciális funkciók:
Flow Divider technológia
Orsó típusú áramláselválasztók:
- Használjon szinkronizált orsókat az áramlás felosztásához
- Pontosság:±5%-os áramlásmegosztás normál körülmények között
- Nyomásérzékenység:A teljesítmény nagy nyomáskülönbség esetén romlik
- Alkalmazások:Alkalmas hasonló terhelésű alkalmazásokhoz
Fogaskerék-típusú áramláselválasztók:
- Használjon precíziós fogaskerék-készleteket az áramlásmegosztáshoz
- Pontosság:±2%-os áramlásmegosztás a nyomáskülönbségektől függetlenül
- Önkompenzáló:Automatikusan alkalmazkodik a viszkozitás változásához
- Alkalmazások:Kritikus szinkronizálás (repülőgép vezérlés, nehéz emelés)
Alkalmazások
Építőipari berendezések
- Kotrógépek: Sima kar és kanál mozgás
- Daruk: Pontos emelés és pozicionálás
- Bulldózerek: Szabályozott pengeállítás
Gyártás
- Fröccsöntő gépek: Tökéletes alkatrészformálás
- CNC gépek: Pontos vágási sebesség
- Összeszerelési vonalak: Szinkronizált mozgások
Mezőgazdaság
- Aratógépek: Összehangolt vágás és begyűjtés
- Traktorok: Munkagép vezérlés
- Öntözőrendszerek: Vízáramlás szabályozás
Egyéb alkalmazások
- Erőművi turbinák
- Vízkezelő létesítmények
- Olaj- és gázműveletek
- Bányászati berendezések
Hogyan válasszuk ki a megfelelő áramlásszabályozó szelepet
A megfelelő szelep kiválasztása olyan, mint a megfelelő szerszám kiválasztása egy munkához. Vegye figyelembe ezeket a tényezőket:
1. Rendszerkövetelmények
- Milyen nyomáson működik a rendszer?
- Mekkora áramlásra van szüksége?
- Milyen típusú folyadékot használsz?
Műszaki specifikációk útmutató
| Alkalmazás | Ajánlott szeleptípus | 2-8 l/perc | Max nyomás | Csatlakozás mérete | Ellenőrzési módszer |
|---|---|---|---|---|---|
| Flow Divider technológia | Tűszelep | 2-8 l/perc | 210 bar | 1/4" NPT | Kézikönyv |
| Fröccsöntés | Nyomáskompenzált | 15-50 l/perc | 350 bar | 1/2" SAE | Kézi/Elektromos |
| Kotró kar | Arányos | 80-200 L/perc | 420 bar | 3/4" SAE | Elektronikus (PWM) |
| Hidraulikus prés | Meter-Out | 25-100 L/perc | 700 bar | 1" SAE | Pilóta által működtetett |
| Mobil daru | Elsőbbségi szelep | 120-300 L/perc | 350 bar | 1" SAE | Load-Sensing |
2. Pontossági igények
3. Környezet
- Hőmérséklet tartomány:A standard szelepek -20°C és 80°C között működnek
- Extrém körülmények:Speciális tömítések szükségesek -40°C és 120°C között
- Maró folyadékok:Rozsdamentes acél vagy speciális bevonat szükséges
- Magas vibráció:A zárhuzal beállítása vagy az elektronikus vezérlés javasolt
4. Költségvetési szempontok
Gyakori problémák és megoldások
Probléma: Inkonzisztens sebesség
Tünetek:A működtető véletlenszerűen gyorsul és lassul
Okok:Piszkos folyadék, kopott szelepalkatrészek, rossz szeleptípus
Megoldás:Tisztítsa meg vagy cserélje ki a folyadékot, szervizszelepet, frissítsen nyomáskompenzált szelepre
Probléma: Túlmelegedés
Tünetek:A rendszer túlmelegszik, csökken a teljesítmény
Okok:Belső szivárgás, rossz szelepbeállítás
Megoldás:Cserélje ki a tömítéseket, állítsa be a szelepbeállításokat, ellenőrizze a megfelelő szelepméretet
Probléma: Kavitáció az áramlásszabályozó rendszerekben
Tünetek:Hangos zaj, vibráció, tejszerű folyadék, alkatrészek sérülése
Műszaki magyarázat:Ha a folyadék sebessége meghaladja a kritikus határokat, a nyomás a gőznyomás alá csökken
Okok:
- Mérő-bevezető szelepek túlfutó terhelésekkel
- Alulméretezett szelepnyílások
- Magas folyadékhőmérséklet csökkenti a gőznyomást
Megoldás:
- Käyttäjät voivat hallita nopeutta ja voimaa hämmästyttävällä tarkkuudella – täydellinen herkkiin toimintoihin.
- Beban resistif dan berlebihan
- Növelje a nyílás méretét, vagy használjon több párhuzamos szelepet
Kritikus képlet:Ügyeljen arra, hogy az áramlási sebesség < 6 m/s a szívóvezetékekben
Probléma: Az áramlásszabályozó szelep instabilitása
Tünetek:Vadászat, oszcilláció, instabil aktuátormozgás
Technikai okok:
- Elégtelen csillapítás az arányos szelepvezérlő hurokban
- Rezonanciafrekvencia illesztő rendszer saját frekvencia
- Az erősítési beállítások túl magasak az elektronikus erősítőben
Megoldás:
- Állítsa be a PID paramétereket (csökkentse az arányos erősítést, növelje a csillapítást)
- Adjon hozzá akkumulátort a rendszer megfelelőségéhez
- Szereljen be áramláskorlátozókat a pilótavezetékekbe
- Használjon magasabb frekvenciájú szelepeket (szervoszelepek)
Karbantartási tippek a hosszú élettartam érdekében
Havi ellenőrzések
- Keressen külső szivárgást a szerelvények körül
- Ellenőrizze a folyadék szintjét és színét
- Figyeljen a szokatlan zajokra
- Érezze a túlzott vibrációt
Negyedéves szolgáltatás
- Cserélje ki a hidraulika szűrőket
- Ellenőrizze a folyadék minőségét
- Ellenőrző szelep kalibráció
- Ellenőrizze a tömítéseket és csatlakozásokat
Éves karbantartás
- Szükség esetén teljes szelepfelújítás
- Cserélje ki a kopó alkatrészeket
- Frissítse a rendszerdokumentációt
- Tanítsa meg a kezelőket a megfelelő használatról
Az áramlásszabályozó szelepek jövője
A technológia intelligensebbé és hatékonyabbá teszi ezeket a szelepeket:
Kulcs elvitelek
- A hidraulikus áramlásszabályozó szelepeksebességszabályozókhidraulikus rendszerekhez
- A különböző típusok különböző igényeket szolgálnak ki – az egyszerű kézi szelepektől a fejlett elektronikusakig
- Megfelelő kiválasztáspénzt takarít megés javítja a rendszer teljesítményét
- A rendszeres karbantartás megelőzi a költséges meghibásodásokat
- Az új technológia intelligensebbé és hatékonyabbá teszi a szelepeket
Következtetés
A hidraulikus áramlásszabályozó szelep olyan, mint a hidraulikus rendszerekben lévő folyadék forgalomszabályozója. Ahogy a közlekedési lámpa szabályozza, hogy hány autó haladjon át egy kereszteződésen, ezek a szelepek szabályozzák, hogy mennyi hidraulikafolyadék áramlik át a rendszeren.
Akár nehéz berendezéseket üzemeltet, akár gyárat üzemeltet, vagy hidraulikus rendszereket karbantart, ezeknek a szelepeknek a működésének ismerete segít jobb döntéseket hozni a berendezések kiválasztásával, karbantartásával és hibaelhárításával kapcsolatban.
Ne feledje: a megfelelő áramlásszabályozó szelep, megfelelően karbantartva, olyan befektetés, amely megtérül a rendszer megbízhatóságában, az energiamegtakarításban és az üzembiztonságban. Válassz okosan, karbantartsd rendszeresen, és hidraulika rendszere hosszú évekig jól fog szolgálni.
