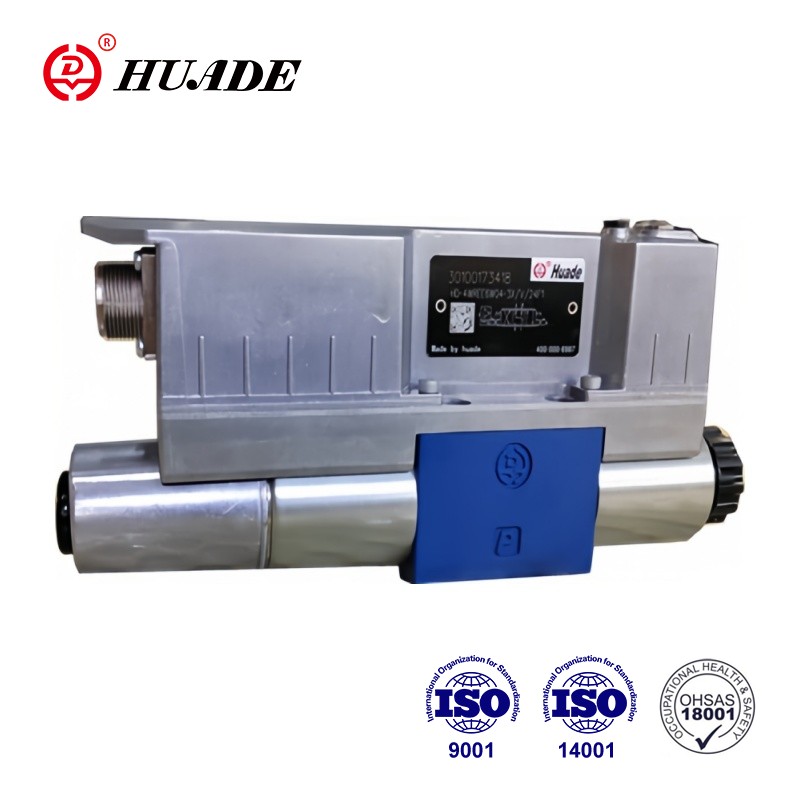

A 4WREE6-3X típusú szelep egy közvetlen, arányos irányú szelep, elektromos helyzet-visszacsatolással és integrált elektronikával (OBE). A 4Wree6-3X típusú arányos szelepek elfogadták a CE tanúsítást. A maximális működési nyomás legfeljebb 350 bar. Ez a Huade Hydraulic egyik vezető terméke. Ez a 4wree6-3X szelep stabil teljesítményt és relatív olcsó árat tartalmaz.
| Általános | ||
| Súly | ▶ A szelep két mágnesszeleppel (kg) | 2.6 |
| ▶ Szelep egy mágnesszeleppel (kg) | 2.1 | |
| Telepítési helyzet | bármilyen, lehetőleg vízszintes | |
| Környezeti hőmérsékleti tartomány (℃) | -20… +60 | |
| Tárolási hőmérsékleti tartomány UV -védelemmel (℃) | +5… +40 | |
| Szállítási hőmérséklet (℃) | –30… +80 | |
| Maximális tárolási idő (évek) | 1 | |
| Szines teszt a DIN EN 60068-2-6 szerint | 10 ... 2000 Hz / legfeljebb 10 g / 10 ciklus / 3 tengely | |
| Zajvizsgálat a DIN-hez 60068-2-64-ben | 20 ... 2000 Hz / 10 g RMS / 30 g csúcs / 30 perc. / 3 tengely | |
| Közlekedési sokk Din EN 60068-27 szerint | 15 g / 11 ms / 3 sokk / 3 tengely | |
| Sokk a din en 60068-27 szerint | 15 g / 11 ms / 1000 sokk / 3 tengely | |
| Maximális relatív páratartalom (nincs kondenzáció) % | 95 | |
| Maximális mágnesszelepfelület hőmérséklete (℃) | 150 (egyéni művelet) | |
| MTTFD érték az EN ISO 13849 szerint (évek) | 150 | |
| Megfelelőség | ▶ A CE 2014/30/EU EMC irányelv szerint, az EN 61000-6-2 és az EN 61000-6-3 szerint tesztelve ▶ ROHS irányelv 2015/65/EU ▶ Elérje a rendelet (EC) számát. 1907/2006 | |
| Környezeti kompatibilitás | ▶ Az éghajlat | Környezetvédelmi ellenőrzés az EN 60068-2 szerint |
| hidraulikus | ||
| Maximális működési nyomás | ▶ A, B port, P sáv | 350 |
| ▶ Port T Bar | 210 | |
| Maximális áramlás (ajánlott) (l/perc) | 80 | |
| Névleges áramlás (∆P = 10 bar) (l/perc) | 4; 8; 16; 32 | |
| Hidraulika folyadék | Lásd a táblázat 15. oldalát | |
| Hidraulikus folyadék hőmérsékleti tartománya (℃) | ▶ Megengedhető | –20… +70 |
| ▶ Ajánlott | –40… +50 | |
| Viszkozitási tartomány (mm2/s) | ▶ Megengedhető ℃ | 20… 380 |
| ▶ Ajánlott | 30… 46 | |
| A hidraulikus folyadék, a tisztasági osztály maximális megengedhető mértékű, az ISO 4406 (C) szerinti szennyeződésének foka | Osztály 20/18/15 | |
| Hidraulika folyadék | Osztályozás | Megfelelő tömítőanyagok | Szabványok | |
| Ásványolajok | HL, HLO, HLD, HVLP, HVLPD | NBR, FKM | 51524 -től | |
| Bio-lebontható | ▶ Vízben oldhatatlan | HETG | FKM | ISO 15380 |
| Dal | FKM | |||
| ▶ Vízben oldódik | HEPG | FKM | ISO 15380 | |
| Lángálló | ▶ Vízmentes | HFDU (glikol alap) | FKM | ISO 12922 |
| Hfdu (észter alap) | FKM | |||
| Hfdr | FKM | |||
| ▶ A vizet tartalmazó vizet | HFC (Fuchs: Hydrotherm 46m, Renosafe 500; Petrofer: Ultra Safe 620; Houghton: Safe 620; Union: Carbide HP5046) | NBR | ISO 12922 | |
Jellemzők:
▶ 4/2 vagy 4/3-utas verzió
▶ Az allemez rögzítéséhez
▶ Az ISO 4401-03-02-0-05.
▶ Az áramlás irányának és méretének ellenőrzése
▶ Működés arányos mágnesszelepekkel, központi szálakkal
▶ Rugó-központú vezérlő orsó
▶ Integrált kontroll elektronika (OBE) feszültséggel vagy árambemenettel ("A1" és/vagy "F1")
Felépítés
A szelep alapvetően a következőkből áll:
▷ Ház (1) csatlakozási felületgel
▷ A kontroll orsó (2) kompressziós rugókkal (3 és 4) és a tavaszlemez (5 és 6)
▷ Szolenoidok (7 és 8) központi szálakkal
▷ Pozíció -átalakító (9)
▷ Integrált elektronika (13)
▷ Electric Zero Point beállítás (12) A gumi dugón keresztül elérhető
Funkció:
▷ DE-energizált mágnesszelepekkel (7 és 8), a kontroll orsó központi pozíciója (2) kompressziós rugókkal (3 és 4) a rugós lemezek (5 és 6) között.
▷ A kontroll orsó közvetlen működése (2) arányos mágnesszelep, pl. "B" mágnesszelep (8)
-A vezérlő orsó (2) elhelyezése balra az elektromos bemeneti jelhez viszonyítva
-Ez megnyitja a csatlakozást P-től A-ig és B-ig T-tól T-tól Type-típusú keresztmetszeteken keresztül, progresszív áramlási jellemzővel
A defergált állapotban a (2) kontroll orsót mechanikus központi helyzetben tartják a mágnesszelepek visszatérő rugói. Az "V" vezérlő orsó szimbólummal ez a helyzet nem felel meg a hidraulikus központi helyzetnek! Amikor az elektromos szelepvezérlő hurok le van zárva, a vezérlő orsó a hidraulikus központi helyzetben van elhelyezve.
Szelep 2 orsópozícióval ("4Wree ... A ..." verzió)
Ennek a szelep verziónak a funkciója alapvetően megfelel a szelepnek, három orsópozícióval. A 2 orsó pozíciós szelep azonban csak "A" mágnesszelettel van felszerelve. A 2. arányos mágnesszelep helyett van egy dugócsavar (10).
Nyomáskompenzációs elem az OBE-ben "-967".
Az integrált elektronika (OBE) házában a kondenzátum képződésének megakadályozása érdekében elektronikai védelmi membrán (11).
Az iparági szabványos körülmények közötti felhasználáshoz ajánlott, magas környezeti levegő páratartalommal és szignifikáns ciklikus hőmérsékleti változásokkal (például szabadban).
A 4WREE-3X arányos irányú szelep szimbóluma
