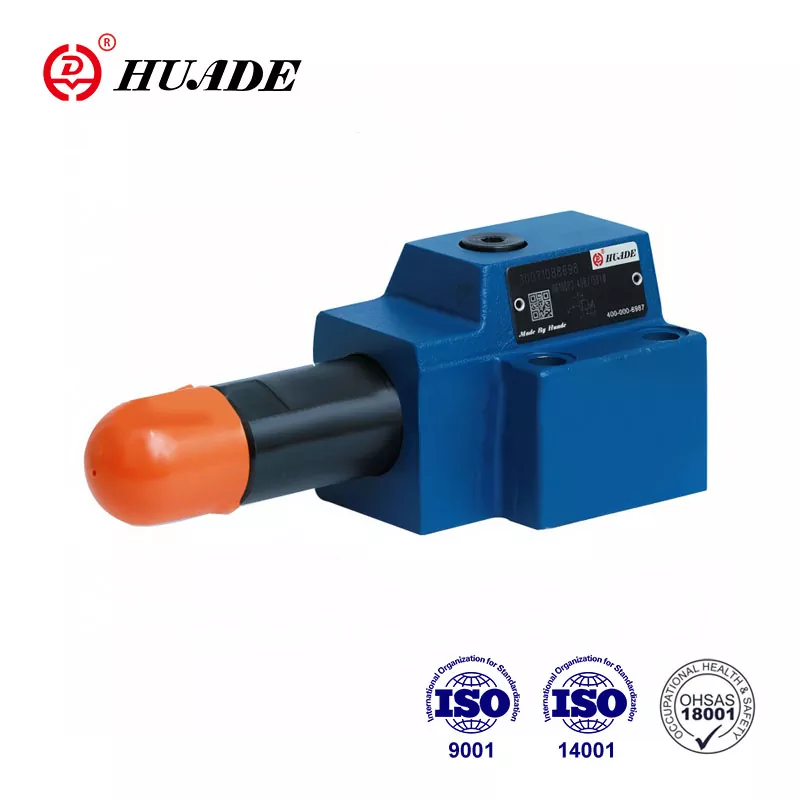

A DR 10 DP típusú nyomáscsökkentő szelep a nyomás szabályozására szolgál. Az a tény, hogy a Huade® nyomásszelepek kiválthatják a Rexroth által kínált azonos sorozatú termékeket, elsősorban a Rexroth-tal való hosszú távú együttműködésnek köszönhető. Más hasonló márkákkal összehasonlítva a Huade® termékek fejlettebb technológiájúak és tartósabbak. Ezeknek a nyomáscsökkentő szelepeknek az ára viszonylag olcsó. A gyár nemzeti kulcsfontosságú vállalkozás , és jó hírneve van Kínában .
|
Max. üzemi nyomás (P port) (MPa) |
31,5-ig |
|
Max. másodlagos nyomás (A port) (MPa) |
2,5-ig; 7,5-ig; 15,0-ig; 21,0-ig; 31,5-ig |
|
Max. ellennyomás (T(Y) portok) (MPa) |
16-ig |
|
Max. áramlás (L/perc) |
80-ig |
|
Nyomófolyadék Ásványi olaj |
Ásványi olaj (NBR tömítéshez) vagy foszfát-észter (FPM tömítéshez) |
|
Viszkozitási tartomány (mm²/s) |
10-800 |
|
Folyadéknyomás-hőmérséklet tartomány (℃) |
-30 és +80 között |
|
A szennyezettség mértéke (um) |
A folyadék megengedett legnagyobb szennyezettségi foka a NAS 1638 osztály 9. |
|
Súly (kg) |
kb.3 |
Jellemzők:
▶ Allemezre szereléshez
▶ 4 nyomástartomány
▶ 4 beállító elem
. Forgó gomb
. Hex. fejhüvely védőkupakkal
. Zárható forgatógomb skálával
. Forgó gomb skálával
▶ Nyomásmérő csatlakozóval
▶ Opcionális visszacsapó szelep
▶ Portolási minta DIN 24 340, D forma, ISO 5781 és CETOP - RP 121H szerint
Alkalmazás:
A DR 6 DP típusú nyomáscsökkentő szelep a rendszernyomás csökkentésére szolgál.
A DR 10 DP típusú szelep egy közvetlen működtetésű 3 utas kivitelű szelep, nyomáscsökkentő funkcióval a csökkentett nyomású oldalon.
A nyomás beállítása a nyomásbeállító elem (1) segítségével történik.
Nyugalmi állapotban a szelep normál esetben nyitva van, és a folyadék akadálytalanul áramolhat a B nyílásból az A nyílásba. Az A nyílásban is nyomás van az orsó (2) végén, a vezérlővezetéken (4) keresztül, szemben a nyomórugóval ( 3). Amikor az A nyílásban a nyomás eléri a rugón (3) beállított nyomásszintet, az orsó (2) a vezérlőállásba mozog, és állandóan tartja a nyomást az A nyílásban.
A szelep szabályozásához szükséges folyadékot az A portból vezérlőfúrással veszik.
Ha a nyomás az A nyílásban még tovább nő külső erők hatására, az orsó (2) még jobban elmozdul a nyomórugó (3) felé.
Emiatt megnyílik egy áramlási útvonal a vezérlőfelület (5) felett a vezérlőorsóban (2) a tartályba (Y port). Ezután elegendő folyadék áramlik a tartályba, hogy megakadályozza a nyomás további emelkedését.
A rugókamra (6) kívülről az Y nyíláson keresztül a tartályba kerül.
Az opcionális visszacsapó szelep (7) elérhető, amely lehetővé teszi a szabad áramlást az A nyílásból a B nyílásba.
A nyomásmérő csatlakozás (8) lehetővé teszi a másodlagos nyomás ellenőrzését.
DR10DP 1- 40B szerkezete
A DR10 DP szimbólumai
