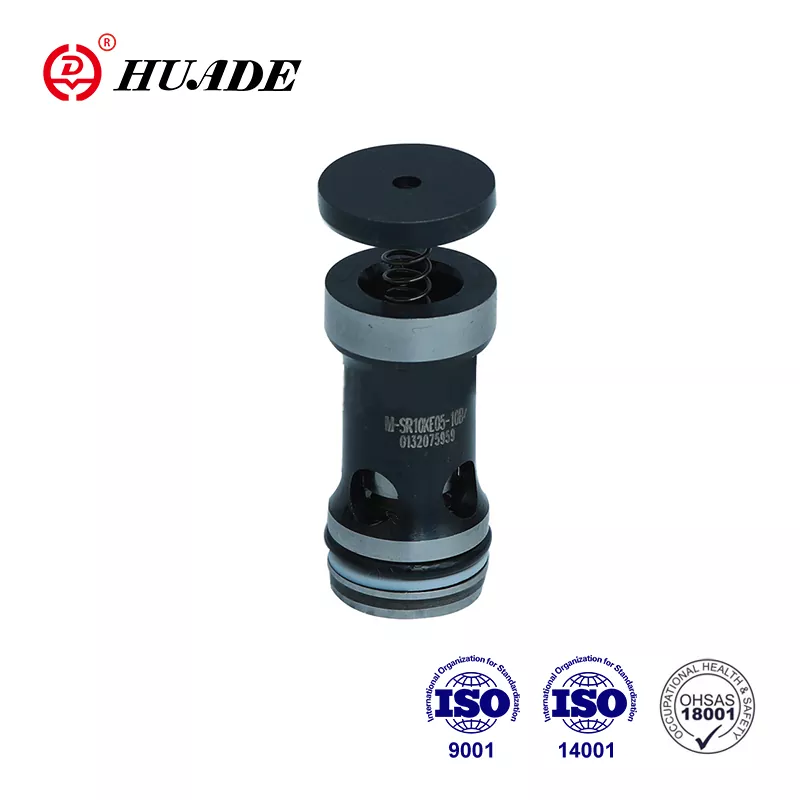

Az 1979-ben a kínai és a német kormány közötti stratégiai partnerség révén alapított vállalat a Rexroth legmodernebb technológiáját építette be. A Huade® patronos M-SR szelep az azonos sorozatú Rexroth termékek alternatívája. Költséghatékony. Minden termék szigorú tesztelésen esik át, mielőtt elhagyja a gyárat, és szabványos kartondobozba csomagolják, vízálló csomagolással. Az egy év garanciaidőn belül ingyenesen javítható. A Huade megfelelt a nemzetközi szabványoknak, nevezetesen az ISO9001, ISO14001 és ISO45001 szabványoknak. A Huade® patronos M-SR szelep megbízható teljesítményt nyújt, és már népszerű a kínai fogyasztók körében. Ez egy jól ismert nemzeti márka Kínában.
|
Műszaki adatok (ezen paraméteren kívüli alkalmazás esetén kérjük, forduljon hozzánk!) |
|
|
Max. nyomás (MPa) |
31,5-ig |
|
Repedési nyomás (MPa) |
Lásd a karakterisztikus görbéket |
|
Max. áramlás (L/perc) |
Lásd a karakterisztikus görbéket |
|
Üzemi folyadék |
Ásványi olaj vagy foszfát-észter |
|
Nyomás folyadék hőmérséklet tartomány (℃) |
-30+80 |
|
Viszkozitási tartomány (mm2/s) |
2,8 és 500 között |
|
Folyadék tisztaság |
A nyomófolyadék maximális megengedett szennyezettségi foka a NAS 1638 cass 9. Ezért olyan szűrőt javasolunk, amelynek minimális visszatartási aránya β10≥75 |
Jellemzők:
▶ Elosztóblokkba való beépítéshez derékszögű visszacsapószelep-patronként
▶ Szivárgásmentes lezárás egy irányban
▶ 6 nyitási nyomás, opcionális
Alkalmazás:
Főleg a szivattyú kimeneténél használják ellennyomásként és oldalirányú szelepként.
4. Az M-SR patronszelep funkciói, része, szimbólumai
Az M-SR típusú visszacsapó szeleppatronnak az a feladata, hogy előnyösen az egyik irányba adagolja az áramlást, és lehetővé tegye a szabad áramlást az ellenkező irányba.

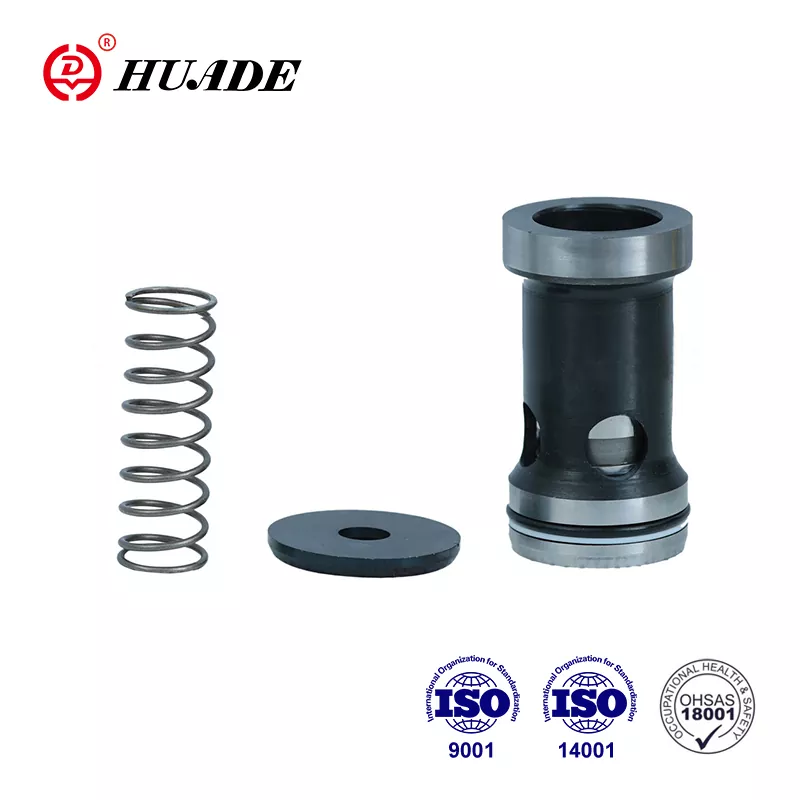

A szelep tartalmazza a szelephüvelyt (1), az orsót (2), a rugóülést (3) és a rugókat (4).
Szimbólum
Szerkezeti diagram
1. A folyadékot szűrni kell. A szűrő minimális finomsága 20 ㎛.
2. A tartálynak tömítettnek kell lennie, és légszűrőt kell felszerelni a levegőbemenetre.
3. A gyárból kilépő allemez nélküli termékek, ha szükség van rájuk, kérjük, külön rendelje meg.
4. A szeleprögzítő csavaroknak nagy intenzitásúnak kell lenniük (10.9 osztály). Kérjük, válassza ki és használja őket a mintakönyvben felsorolt paraméterek szerint.
5. A szelephez kapcsolódó felület érdessége 0,8 legyen.
6. Az illesztődarab felületi kiképzése 0,01/100 mm legyen.
