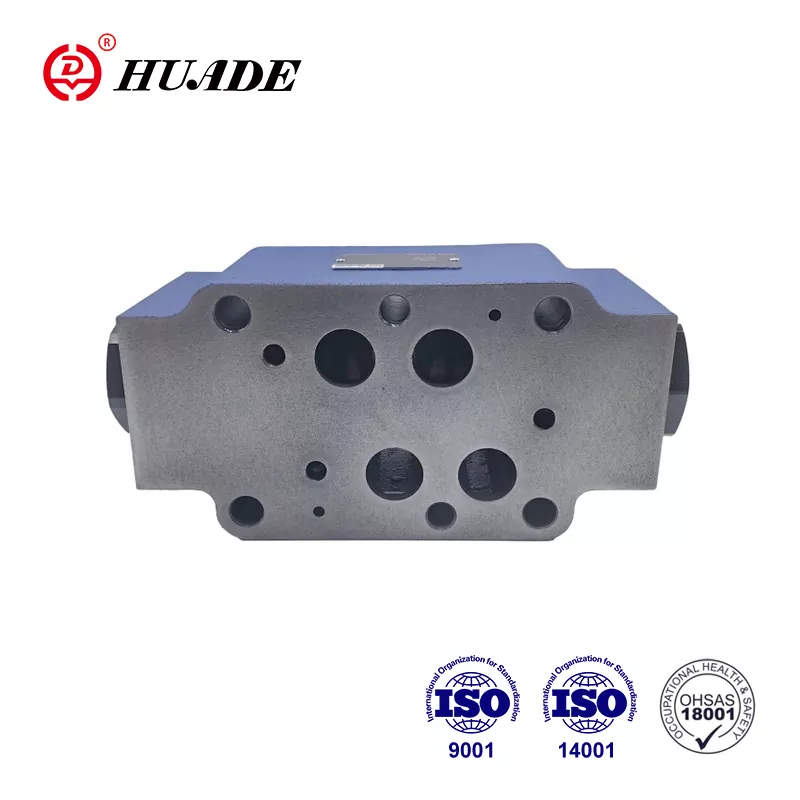

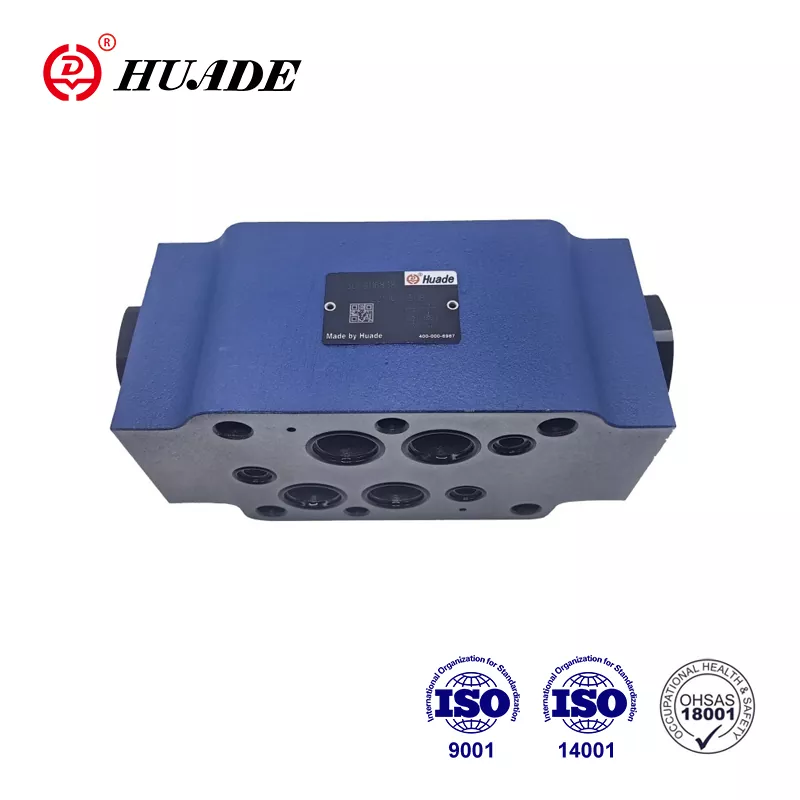

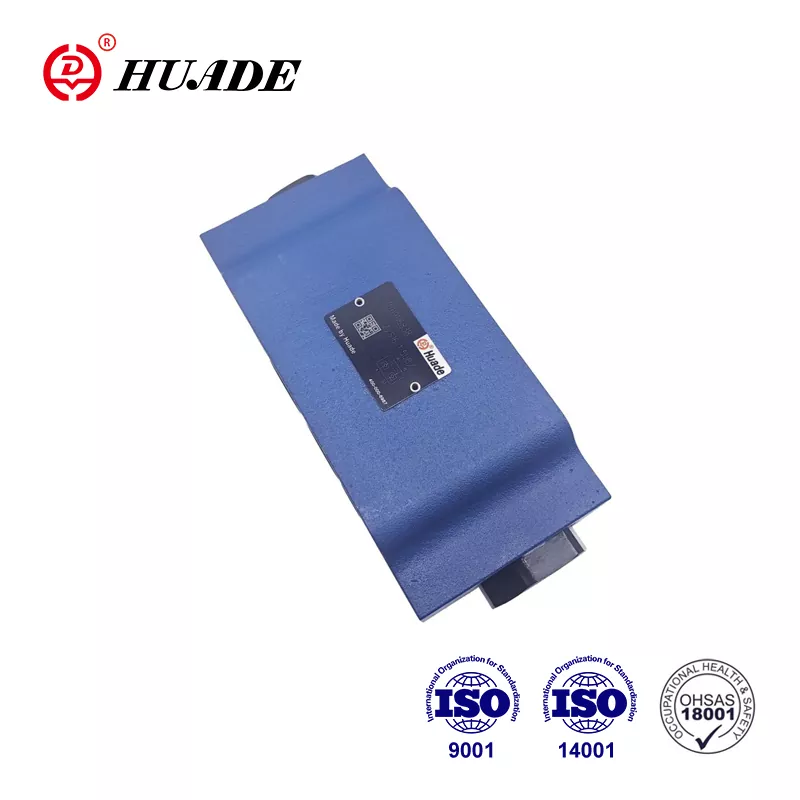

Visszacsapó szelep szendvicslemez Z2S 22

Kína vezető hidraulikus erőátviteli és vezérlési gyártójaként a Huade két hosszú távú együttműködési tapasztalattal rendelkezik a Rexroth-tal. A Huade® Z2S 22 visszacsapó szelepek versenyképesek a jól ismert, jó minőségű és alacsonyabb árú termékekkel. A gyár megfelelt az ISO9001, ISO14001 és OH SAS18001 szabványoknak. A Huade® visszacsapó szelepek technológiailag fejlettebbek és tartósabbak, mint az ebben a sorozatban található hasonló termékek. Ez egy jól ismert nemzeti márka Kínában. A Huade hidraulikus szelepeit a kiváló teljesítmény miatt széles körben használják a hadiiparban és más területeken.

A visszacsapó szelep szendvicslemez Z2S termékparamétere 22

Termékjellemzők és a visszacsapószelep szendvicslemez Z2S 22 alkalmazása

Jellemzők:

▶ Függőleges egymásra rakható szerelvényekhez használható

▶ Egy vagy két szervizport szivárgásmentes lezárásához

▶ Portolási minta Din 24 340 form A, ISO4401 és CETOP - RP 121H

Alkalmazás:

A Z2S 22 visszacsapó szelep függőleges egymásra rakott telepítésre szolgál. Szükség esetén szivárgás nélkül tömíthet egy vagy két működő olajnyílást.

A Z2S 22 visszacsapószelep szendvicslemez funkciói, része, szimbólumai

A Z2S 22 hidraulikus vezérlésű visszacsapó szelepek új sorozat, szendvicslemezes kivitelben. Egy vagy két szervizport szivárgásmentes lezárására szolgálnak, akár hosszú időre is. A szabad áramlás A1-ből A2-be vagy B1-ből B2-be történik. Az A1 B1-ben az ellenkező irányú áramlás blokkolva van. Amikor a folyadék A1-ből A2-be áramlik, az orsót nyomás alá helyezik, és jobbra tolják, ezáltal kinyitják a golyós szelepet, amely kinyitja a golyóscsapot. A szelep megfelelő zárásának biztosítása érdekében az irányszelep A2 B2 szervizcsatlakozóit semleges helyzetben kell a tartályhoz csatlakoztatni.

A Z2S szimbóluma

A Z2S tipikus áramköri példája
