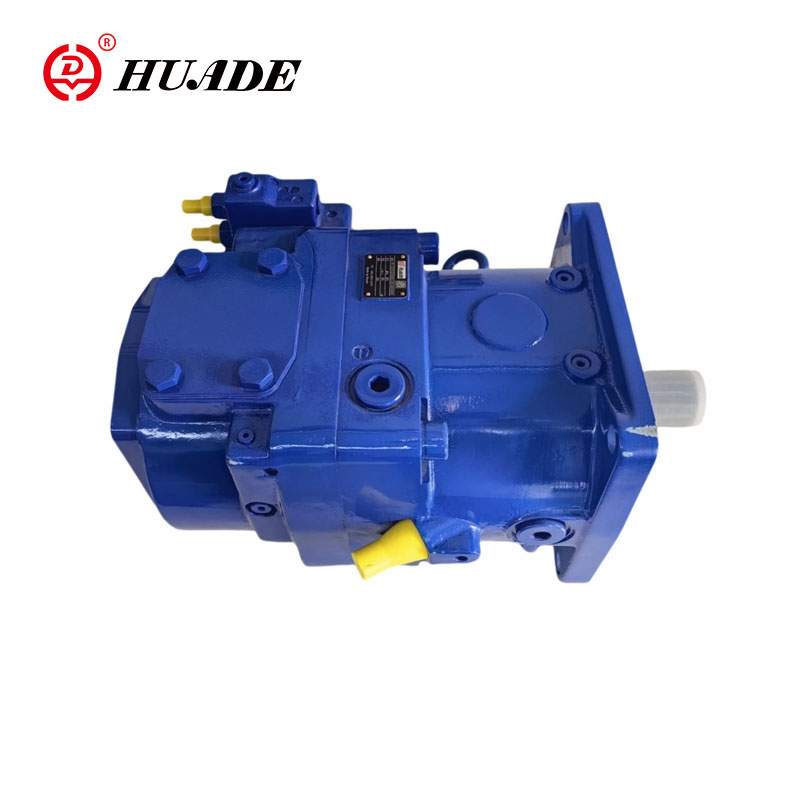

Axiális dugattyús változó szivattyú A11VLO

A Huade A11VLO axiális dugattyús változó szivattyúját elsősorban mobil alkalmazásokhoz tervezték. A Huade Hydraulic több mint 40 éves tapasztalattal rendelkezik a hidraulikus alkatrészek tervezésében és gyártásában. Az A11VLO axiális dugattyús változtatható szivattyúja a Rexrothhoz hasonlítható, és kiváló teljesítményt nyújt. Teljesítményükben megegyeznek a Rexroth termékekkel, és megfizethető alternatívát jelentenek.

Axiális dugattyús változó szivattyú A11VLO termékparaméter

•Üzemi nyomástartomány

▷Bemenet ----- Abszolút nyomás az S csatlakozónál (szívónyílás)

Töltőszivattyús kivitel

Pab min---------- 0,6 bar

Pabs max---------- 2 bar

▷Maximális megengedett sebesség (sebességkorlátozás)

Megengedett sebesség a bemeneti nyomás növelésével az S szívónyílásnál vagy Vg ≤ Vg max értéknél

▷Kimenet ----Nyomás az A vagy B porton

Névleges nyomás pN---------- 350 bar

Maximális nyomás Pmax ----------400 bar

Névleges nyomás: Max. tervezési nyomás, amelynél a kifáradási szilárdság biztosított

Maximális nyomás: max. üzemi nyomás, amely rövid távon megengedett (t <1s).

▷Minimális üzemi nyomás

A pB min minimális üzemi nyomás szükséges a szivattyú szervizvezetékében a fordulatszámtól, az elfordulási szögtől és az elmozdulástól függően (lásd az ábrát).

▷A ház leeresztő nyomása

A ház leeresztő nyomása a T1 és T2 nyílásoknál legfeljebb 1,2 bar-ral lehet magasabb, mint az S nyílás bemeneti nyomása, de nem lehet nagyobb, mint a PL abs. max ---------------2 bar.

Korlátlan, teljes méretű ház leeresztő vezetékre van szükség közvetlenül a tartályhoz.

▷A tengelytömítő gyűrű hőmérsékleti tartománya

Az FKM tengelytömítő gyűrű -25 ℃ és +115 ℃ közötti ürítési hőmérsékleten megengedett.

•Jegyzet:

25°C alatti alkalmazásokhoz NBR tengelytömítő gyűrű szükséges (megengedett hőmérsékleti tartomány: -40°C és +90°C között).

A megrendelésben egyértelmű szöveggel adja meg az NBR tengelytömítő gyűrűt.

Az A11VLO axiális dugattyús változó szivattyú termékjellemzői és alkalmazása

Jellemzők:

▶Változtatható axiális dugattyús szivattyú billenőlemezes kialakítású hidrosztatikus hajtásokhoz nyitott rendszerű hidraulikus rendszerben.

▶A szivattyú önfelszívó körülmények között, tartálynyomással vagy opcionális beépített töltőszivattyúval (járókerék) működik.

▶A vezérlési lehetőségek széles skálája áll rendelkezésre, amelyek megfelelnek minden alkalmazási követelménynek.

▶A teljesítményszabályozás opció kívülről állítható, még akkor is, ha a szivattyú működik,

▶Az átmenő hajtás fogaskerekes szivattyúk és axiális dugattyús szivattyúk hozzáadására alkalmas, legfeljebb ugyanannyi, azaz 100/%-os átmenő hajtásig.

▶A kimeneti áramlás arányos a hajtás fordulatszámával, és fokozatmentesen változtatható qv max és qv min = 0 között.

Alkalmazás:

A Huade A11VLO axiális dugattyús változtatható szivattyúja mérnöki gépekben és könnyűipari berendezésekben, vas- és acélkohászati ​​és bányászati ​​gépekben, hajókban, polgári légiközlekedési földi berendezésekben, kőolaj- és petrolkémiai gépekben, építőipari és gyalogos gépekben használható.
